Paso 4: Detección de voltajes, corriente y temperatura:

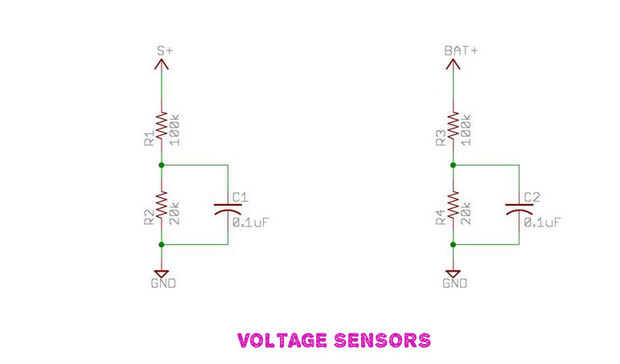

1 Sensor de voltaje:
Los sensores de voltaje se utilizan para detectar el voltaje del panel solar y batería. Se implementa usando dos circuitos divisor de tensión. Consta de dos resistencias R1 = 100k y R2 = 20k para la detección del ans de voltaje del panel solar del mismo modo R3 = 100k y R4 = 20k para el voltaje de la batería. Puesto fuera de la R1and R2 está conectado a arduino pin analógico A0 y salida de la R3 y R4 es conectado al pin analógico arduino A1.

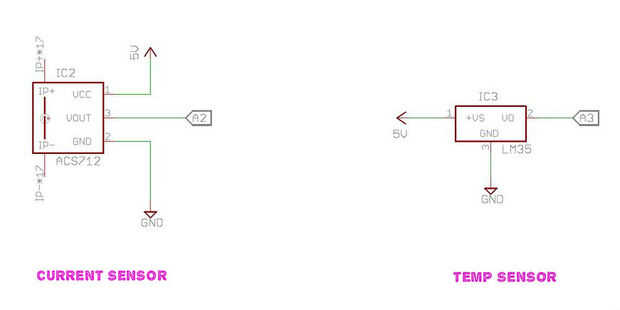

2 Sensor de corriente de:
El sensor de corriente se utiliza para medir la current.later de carga esta corriente se utiliza para calcular la potencia y la energía. He utilizado un sensor de corriente efecto hall (ACS712-20A)
3 Sensor de temperatura:
El sensor de temperatura se utiliza para detectar la temperatura ambiente. Usé sensor de temperatura LM35 que es calificado de −55 ° C a + 150 ° C gama.
¿Por qué control de la temperatura se requiere?
Reacciones químicas de la batería cambian con la temperatura. A medida que la batería se caliente, el gas aumenta. Como la batería consigue más fría, se convierte en más resistente a la carga. Dependiendo de cuánto la temperatura de la batería varía, es importante ajustar la carga para los cambios de temperatura. Así que es importante ajustar la carga a la cuenta para los efectos de la temperatura. El sensor de temperatura medirá la temperatura de la batería y el regulador de carga Solar utiliza esta entrada para ajustar el punto de ajuste de carga según sea necesario. El valor de compensación es - 5mv /degC/cell para baterías de plomo ácido tipo. (– 30 mV / º c para 12V y 15mV / º c para baterías 6V). Indica el signo negativo de la compensación de temperatura, aumento de temperatura requieren una reducción en el punto de ajuste de carga.
Para más información sobre comprensión y optimización de la compensación de temperatura de batería
