Tablero de Control H/C de BioMONSTAAAR

Este instructivo describe el diseño eléctrico del tablero de control de la BioMONSTAAAR H/C.
Sitio web de BioMONSTAAAR

Aquí están los Instructables para otras partes del biorreactor:
Calefacción y sistema de enfriamiento
Sistema Arduino
Luces fluorescentes
Director Pi frambuesa

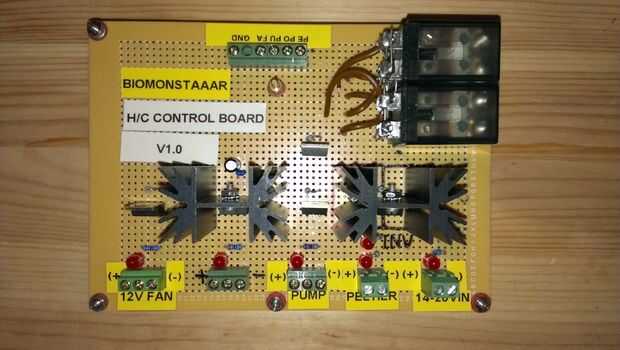

Esta tabla es la interfaz entre un Arduino en un lado, un peltier (para termoeléctrica de refrigeración/calefacción), un ventilador y una bomba de agua en el otro lado. Es parte de un lazo de control de temperatura en la que el Arduino mide la temperatura del agua y controles de calefacción o refrigeración del biorreactor BioMONSTAAAR . El peltier se enfría o calienta el agua. El ventilador sopla aire en el intercambiador de calor de peltier. La bomba transporta el agua alrededor del tanque biorreactor. MOSFETs gire a ON/OFF el poder de la peltier, el ventilador y la bomba. Relés se utilizan para invertir el poder del elemento peltier.

Lista de partes:
2 x Perf board (placa de circuito impreso de propósito general)
2 x 12V bobina de relé TE PCLH 202D1S DPDT 10A
1 x diodo 1N4148-35
1 x regulador 7812 de Voltaje 12V 1A TO-220
2 x montaje vertical de PC del disipador de calor vertical 5 K/W TO-220
7 x tornillo terminal 5,08 mm de paso
2 x vinilo aislante TO-220
2 x juego de tornillos para disipador TO-220 (tornillos, tuercas, arandelas, arandelas de bloqueo)
3 x N-channel Mosfet IRLZ44PBF-ND a 220
1 x N-channel Mosfet IRL1404ZPBF-ND a 220
Resistencia de 4 x 150 1/4W
4 x resistencia 10k 1/4W
4 x resistencia 4k 7 1/4W
2 x resistencia 2k 2 1/4W
1 x 100u del condensador electrolítico
1 x condensador 100n
6 x LED rojo 5mm 2/paquete
6 x PC tablero distanciadores y materiales de montaje (tornillos, tuercas, arandelas)
Muchos alambres

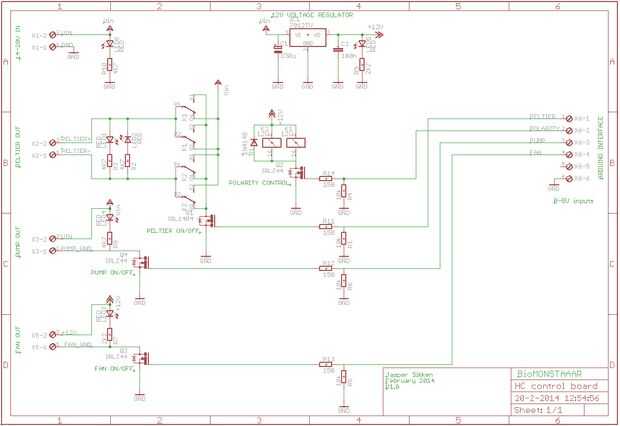

El esquema está diseñado en CadSoft Eagle y puede descargarse a continuación.
