CONTROLADOR de carga SOLAR de ARDUINO (versión 2.0) (1 / 26 paso)

Paso 1: Piezas y herramientas necesarias:

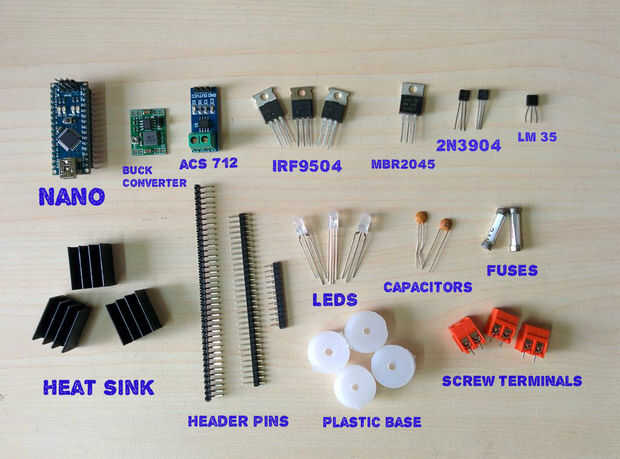

Partes:

1 Arduino Nano (Amazon / eBay)

2.P-MOSFET ( Amazonas / IRF 9540 x2)

3 diodo de potencia ( Amazonas / MBR 2045 10A y IN5402 de 2A)

4 Buck Converter ( Amazon / eBay) o regulador de voltaje (LM7805)

5 Sensor de temperatura ( Amazonas / LM35)

6 Sensor de corriente de ( Amazonas / ACS712)

7 diodo TVS ( Amazonas / P6KE36CA)

8 transistores ( 2N3904 o el 2N2222)

9.resistors (100 k x 2, 20 k x 2, 10 k x 2 k de 1 x 2, 330 ohm x 5)

10 condensadores de cerámica de (0.1uF x 2)

11 condensadores electrolíticos de (100uF y 10uF)

12. 20 x 4 LCD I2C ( Amazon / eBay)

13 RGB LED ( Amazon / ebay)

14 Bi Color LED ( Amazonas )

15 el puente los cables/alambres (eBay)

16 rúbrica de pines (masculino,femenino y ángulo recto)

17 disipador de calor ( Amazon / eBay)

18 fusibles fusibles y porta ( Amazon / eBay)

19. botón ( Amazonas )

20.el perforado Junta (Amazon / eBay)

21 proyecto recinto

22 tornillo terminales (3 x 2pin y 1 x6 pin)

23.NUTS/screws/Bolts

24 Base de plástico de

Herramientas:

1 cautín ( Amazonas )

2 alambre cortador y pelador ( Amazonas )

3 destornillador ( Amazonas )

4 taladros ( Amazonas )

5 Dremel ( Amazonas )

6 pistola de pegamento de ( Amazonas )

7 cuchillo manía ( Amazonas )
