Construir y una bobina de Tesla Musical de MONSTER con un microcontrolador del código (1 / 11 paso)

Paso 1: ¿Qué es una bobina de tesla?

Una bobina de tesla es un sistema de transformador de núcleo de aire resonante inventado por el inventor Nikola Tesla en la década de 1890. Originalmente, bobinas de tesla fueron diseñadas para transmitir electricidad y las señales de forma inalámbrica, sin embargo, la bobina de tesla varios reveses ingeniería y monetarias impidieron convertirse en el popular modo de transferencia de energía, y una arquitectura de método de distribución de poder apoyándose en el uso de líneas de la cuadrícula de energía (los alambres/cables) se convirtió en la que prevalece y aceptado método. Ahora, bobinas de tesla se utilizan principalmente para la transmisión de energía inalámbrica de corto alcance, para iluminar algunos tipos de luces y para fines de presentación/entretenimiento.

Antes de continuar, es importante entender las funciones básicas de los principales componentes que conforman nuestra bobina de tesla y se utilizan para hacerlo (sí, sé que es redundante para la mayoría de ustedes y la mayoría de ustedes sabe cómo funcionan estas partes, pero este instructable es para personas de casi todos los orígenes de la experiencia):

Condensador: Almacena energía eléctrica y luego lo libera en pulsos cortos (un poco como una batería).

Transformador: convierte un voltaje inferior a un voltaje más alto (pero hace que el amperaje de salida va hacia abajo) o convierte un voltaje más alto a un voltaje menor (haciendo subir de amperaje de salida). Consiste en generalmente las bobinas de alambre enrollado a un trozo de hierro. La relación de vueltas (Cuántas veces está la herida del alambre alrededor en comparación con otras bobinas en el mismo pedazo) de las bobinas determina cuánto voltaje aumentado nuestra disminuida. Que haya una salida, se debe pasar un transformador AC (corriente alterna). En una bobina de tesla, los cables no se enrolla alrededor de un trozo de hierro (y así una bobina de tesla a veces se llama un transformador de "núcleo de aire del"). En la bobina de tesla que se va construyendo, no es necesario un transformador como un transformador de señal de neón!

Transistor: utilizado para conectar/desconectar las señales de voltaje. Transistores "IGBT del" son más comúnmente utilizados, pero requieren disipadores de calor.

Amplificador operacional: utilizado para aumentar la amplitud (la "fuerza") de una señal.

Toroide de la bobina de Tesla: un metálico (hecho generalmente de aluminio) en forma de rosquilla objeto con una pequeña cantidad de capacitancia (actúa como un condensador).

Microcontrolador: como un mini ordenador que puede ser programado para realizar una tarea.

Osciloscopio: se usa para ver lo que una señal eléctrica parece (voltaje sobre gráfico de tiempo).

Resistencia: Si en un circuito resiste el paso de la electricidad como fricción resiste el paso de un objeto en movimiento.

Potenciómetro: actúa como una resistencia, pero cómo de resistente es pueden ser controlado con una pequeña perilla.

Inductor: bobina de alambre produce un campo electromagnético cuando la electricidad pasa a través de él.

Rectificador: toma de corriente alterna y la convierte a corriente directa.

Tablero de mesa/pan de vector: usar tablas para los circuitos de creación de prototipos. Un protoboard no requiere soldadura para hacer las conexiones, partes son sólo "conectadas."

Suelo: generalmente se denota por un cable verde, termina algo conectado a tierra un circuito. Piense en un perno del relámpago de una nube hacia el suelo. De manera similar, electricidad en un alambre se atrae a y se mueve hacia una conexión a tierra.

Amperios: una cantidad que ayuda a describir la cantidad de energía/energía pasa a través de algo. Circuitos en sí mismos tienen un límite a la cantidad de corriente que puede pasar a través de ellos y no más. Una buena manera de pensar (aunque no es esto una definición "científica") amperaje te dice cómo concentrada es la electricidad. En un soldador, por ejemplo, amperaje es muy alto debido a alta energía concentrada produce mucho calor.

Voltios: esto también es una cantidad que ayuda a describir la cantidad de energía que pasa a través de algo, pero qué significa para usted y para mí es que es una manera de cuantificar cómo fácilmente electricidad "saltos" de un lugar a otro. ALTA tensión se caracteriza por los arcos largos electrónicos procedente de la bobina de tesla (típicamente más de 100.000 voltios). Electricidad procedente de las salidas en tu casa no se comporta como este porque la tensión es muy baja (típicamente alrededor de 120 voltios). Una bobina de tesla pasos subiendo voltaje, pero eso no quiere decir que sólo produce energía de la nada. Cuando sube el voltaje, amperaje va abajo. Cuando sube el amperaje, el voltaje va abajo.

Watts: una manera de cuantificar la energía total (combinado de voltaje y amperaje).

Busque aquí los símbolos esquemáticos básicos (necesitaremos esto más adelante): http://library.thinkquest.org/10784/circuit_symbols.html
El principio detrás de una bobina de tesla es algo simple. Se envía energía para cargar un condensador o un conjunto de condensadores. En un momento determinado, los capacitores se ven obligados a descarga en la bobina primaria. Cuando la energía que se almacena en el condensador se envía a través de la bobina primaria, una gran cantidad de energía es inducida ("enviado") en la bobina secundaria (la corriente alterna es electricidad básicamente solo que cambia el voltaje. Cuando el condensador, voltaje cambia de esencialmente cero a algo realmente grande en muy poco tiempo). Puesto que hay vueltas en la bobina secundaria, la energía inducida tiene una tensión más alta, pero una corriente más baja que en la bobina primaria. Los condensadores recarga y empezar este ciclo otra vez.

La capacitancia del condensador y la inductancia de la bobina primaria determinar cómo rápidamente este ciclo ocurre por segundo y se mide en unidades de frecuencia llamada hertz. Si un diapasón vibra a una frecuencia determinada y otra horquilla que si chocas, vibran en la misma frecuencia fueron puestos cerca unos de otros, entonces simplemente golpear un diapasón haría otro principio vibra demasiado. ¿Por qué? Debido a la resonancia. Bobinas de Tesla se puede decir que se comportan de manera similar; Si la frecuencia del circuito primario coincide con la frecuencia resonante del circuito secundario, entonces el bobina de tesla es óptima, y como un diapasón, pasará energía de una parte (el primer "tenedor" / primario circuito) al otro (el segundo "tenedor" / secundaria circuito).

Antiguamente, los condensadores se cobraría hasta y un hueco de metal se pondría a cada uno de los cables del condensador. Cuando el condensador se carga completamente, una chispa arco entre el espacio, forzando así a la energía en la bobina primaria. Después de la chispa, el aire se situe en la brecha ionizada. El aire ionizado actúa como un cable; electricidad puede moverse libremente a través de él. Hasta que el aire ionizado se disipó, energía oscilar (moverse hacia adelante y hacia atrás) entre el condensador y el inductor muchas veces. En lugar de usar boquetes de chispa, vamos a usar transistores como interruptores pequeños, pero están controlados electrónicamente. El interruptor encendiendo y apagando rápidamente a ciertas frecuencias se hace el "relámpago" que sale de la bobina de tesla tonos audibles.

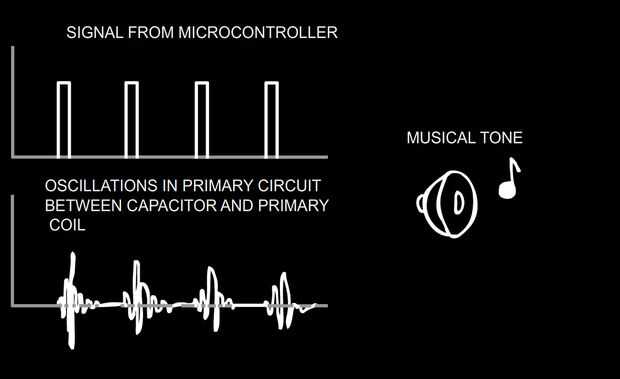

Tenga en cuenta que a pesar de que estamos convirtiendo la bobina de tesla y en una frecuencia determinada (un cierto número de veces por segundo), su circuito primario todavía es oscilante (energía en movimiento hacia adelante y hacia atrás entre el condensador y la bobina primaria un cierto número de veces por segundo) con una frecuencia diferente que emparejamos con el circuito secundario.

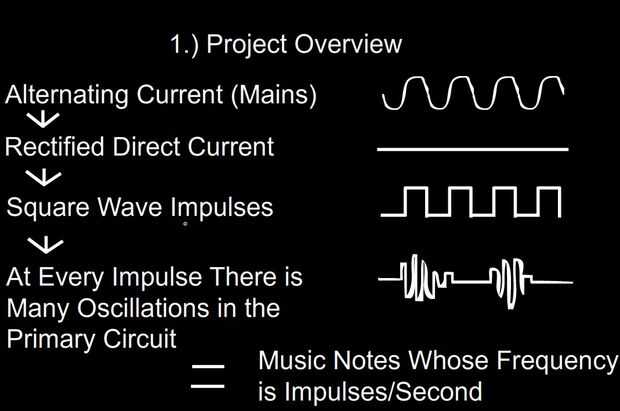

He adjuntado un esquema simplificado de la forma básica que vamos a conectar la bobina de tesla. Este instructivo está diseñado para ser muy flexible y le permite ser su propio diseñador a través de la que le da las herramientas y conocimientos básicos necesarios para construir uno mismo desde cero.
