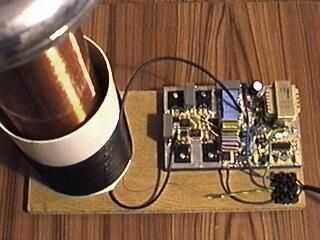

Paso 3: Paso 1 - diseño de circuitos de Inductor/condensador y el toroidal
![]()
![]()
![]()
![]()
![]()
![]()
![]()

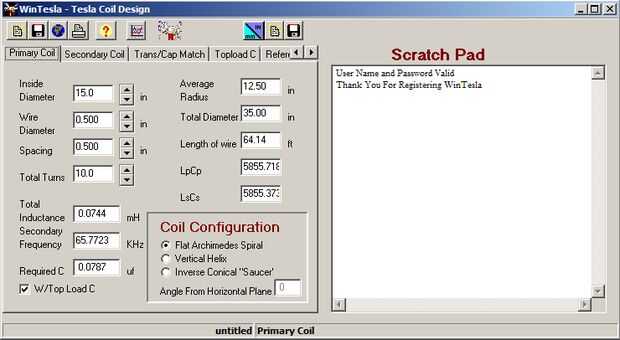

Tendrá que descargar WinTesla aquí:

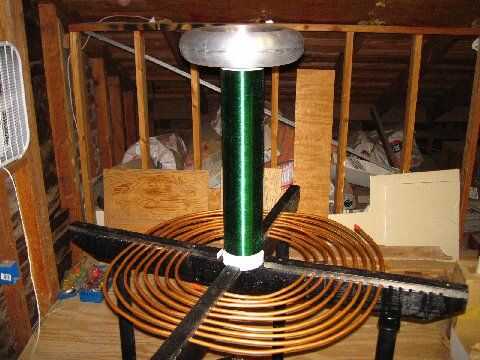

http://www.mediafire.com/?si016unn6lt2qb0 (o ScanTesla también funciona). Este es un programa de modelado buena bobina de tesla que he utilizado personalmente en la creación de algunos de mis bobinas y parece que funciona bastante bien. Según fuentes disponibles, qué tan grande quieres construir tu bobina, preferencias personales y su presupuesto, tendrá que llevar valores al programa con tamaños ideales para su bobina secundaria (diámetro, longitud, calibre, vueltas, frecuencia, etc.), para el condensador y para el topload (toroide). No te preocupes otros parámetros como el transformador y de la insumos relacionados con el boquete de chispa. Hay tres tipos de bobinas del primario; un plano Arquímedes espiral de la bobina (bobina de la "crepe"), una bobina de hélice cilíndrica vertical o un plato cónico inverso. Elijas lo que elijas no importa, pero tiene un ojo para el diseño y tenga en cuenta que usted probablemente hará afinando a lo largo de la manera de optimizar su bobina. Si este es su primer proyecto de bobina de tesla, le recomiendo en primer lugar diseñar una pequeña bobina de tesla (incluso portátil). Esto disminuirá el dolor asociado con la potencial primera vez falsos comienzos y el costo de los errores. La idea principal detrás de este paso es determinar el tamaño ideal para su bobina.

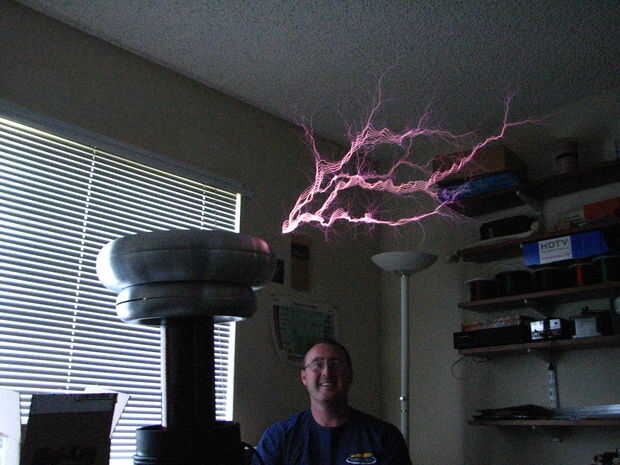

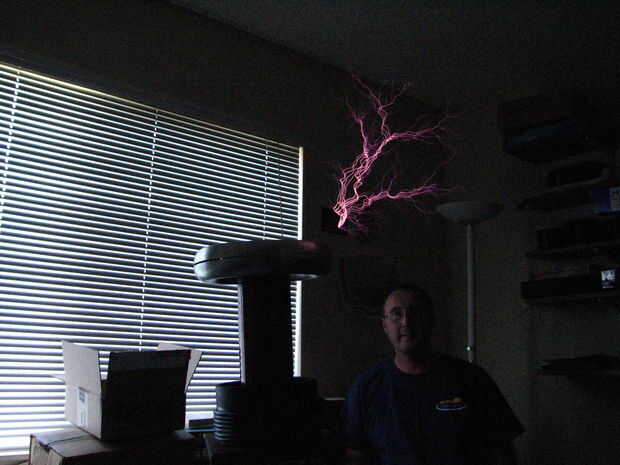

Si los parámetros son Lencería desconjunta y la bobina de tesla no está construida correctamente, será "fuera de tono." Adjunto 3 fotos de tamaños diferentes del toroide. Observe que si el toroide es demasiado pequeño o demasiado grande, la marca no siempre.
