Paso 2: Resumen
Osciloscopio
Computadora
Surtido tubo de PVC
Cinta de aluminio
Conductos de aluminio
Madera
Cable de altavoz cable/delgado/fino aislado / "Alambre magnético"
Alambre más grueso
Condensadores de alto voltaje
Toroide
Alambre de diversos
Altavoz (Ripeado de un juguete o un "feliz cumpleaños" hablando de tarjetas, etc.).
Microcontrolador MSP430
Cautín + estaño
Amplificador operacional
Una variedad de resistencias
Una variedad de potenciómetros
Junta de vector
Caso proyecto
Interruptor
Protoboard
Tornillos
Conectores macho/hembra
Puente rectificador
Transistores de potencia
Disipadores de calor
Pasta conductora de enfriamiento
Pegamento
Barniz
Sierra/algo para cortar madera o plástico
Taladro
Fusibles/portafusibles
Romperse en piezas

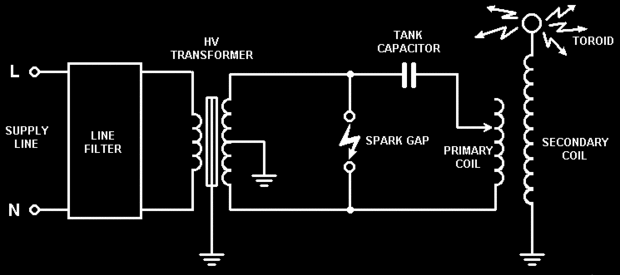

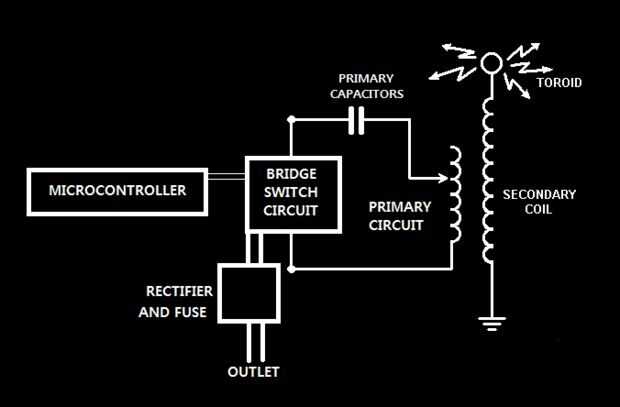

Construcción de una bobina de tesla es más fácil una vez que se rompe el edificio en una serie de piezas, y le explicará cómo cosas funcionan básicamente como necesario en el camino. Yo he dividido la tarea en las siguientes partes:
Paso 1.) Diseño de circuitos de Inductor/condensador y el toroide:
En este paso, (para evitar las matemáticas que intimidar al laico promedio de participación) usamos programas de ordenador que nos ayude a aproximar los parámetros de nuestras piezas y tamaño para que les podamos construir.
Step2). Construcción de una Base:
En este paso, construimos una base/caso/soporte de la bobina de tesla de madera u otros materiales disponibles.
Paso 3.) Construcción de la bobina secundaria:
En este paso tomaremos algunos tubos de PVC y un montón de alambre fino alrededor del viento. El tamaño de la pipa del PVC, el número de bobinas, el tamaño de alambre que todo depende de lo que se determinó en el paso 1.
Paso4.) Edificio el toroide:
En este paso tenemos que los anillos metálicos. Hay varias maneras de construir uno que se destaco, pero las dimensiones dependerá de lo que se determinó en el paso 1.
Step5.) Construcción del circuito primario
En este paso haremos algo similar a lo que hicimos en el paso 3, pero vamos a utilizar alambre más grueso y habrá menos vueltas. Hay muchos diseños posibles para inductores primarios que pondrán de relieve. Será un condensador de alto voltaje en serie con el inductor primario. El voltaje de los condensadores y el diseño del inductor primario habrá determinados en el paso 1.
Step6.) Construcción del "puente" circuito de la conmutación
En este paso construiremos un circuito que puede hacer el tesla bobina cuando el interruptor de "encendido y apagado" mucho como un interruptor, excepto estado sólido.
STEP7). Programación del microcontrolador
En este paso será programar un microcontrolador para crear una señal de que voy a entrar en el circuito de conmutación. Esencialmente, el microcontrolador activa el interruptor que construimos dentro y fuera. Programación consistirá en modificar la señal para que no demasiada energía pasa por el circuito de conmutación en una cantidad dada de tiempo (lo contrario Fríe las piezas) y de convertir canciones en código.
Paso8.) Amplificar la señal del microcontrolador
En este paso nos amplificará la señal desde el microcontrolador con un amplificador operacional para que la señal es suficientemente fuerte como para activar el circuito de conmutación.
Step9.) Afinando, persistencia y solución de problemas
Bobinas de Tesla son dispositivos de RF muy meticulosos y así no hay que esperar grandes streamers enseguida. De hecho, la mayoría formadoras de tesla pasan años y soplan muchas partes antes de que desarrollen un diseño realmente sólido. Adhiriéndose cerca modelos y conseguir buenas piezas reducirá la frustración.
