Construir y una bobina de Tesla Musical de MONSTER con un microcontrolador del código (4 / 11 paso)

Paso 4: Paso 2 â edificio a Base

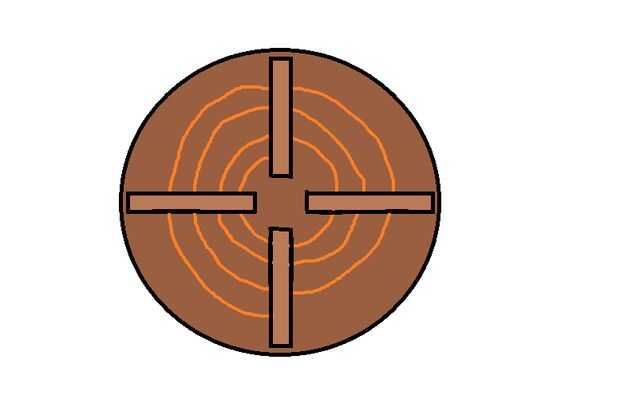

Ahora que tiene un conjunto básico de medidas para la bobina primaria y la bobina secundaria, tienes que construir una base. He hecho muchos tipos de base. Por lo general, se hacen bases de madera o de plástico. Hojas de madera y plástico están típicamente disponibles en una casa cercana tienda de mejora. Por lo general, una mayor base es necesaria al diseñar una bobina con una tipo "pancake" de la bobina primaria, mientras que una base más pequeña se requiere para bobinas helicoidales/cilíndrico de primaria. Asegúrese de que hay suficiente espacio debajo de la bobina primaria en base a componentes (el condensador y el circuito de conmutación). En uno de mis diseños, atornilló una brida de plástico higiénico a la base de la bobina para que sea capaz de eliminar mi bobina secundaria siempre que necesitaba (Recuerde, usted probablemente hará afinando durante todo el proyecto, por lo que quiere hacer las cosas lo más modular posible); la bobina secundaria con base de tubo PVC cabe cómodamente dentro de ella.

Tienes que agregar un conector para conectar la parte inferior de la bobina del secundaria a tierra. Taladré un agujero pequeño cerca de donde estaba insertar la bobina secundaria y deslizó un cable con un conector a través de él y luego pegar el conector en su lugar, y luego debajo de la base conecta el otro extremo de ese cable a tierra.
