Paso 8: Construcción de la fuente de alimentación
Significa baja resistencia de serie equivalente ESR bajo, usted puede leer más sobre ello aquí: http://www.low-esr.com/
http://www.illinoiscapacitor.com/uploads/papers_application/A0A0A86888CE4C0591627D18FF09455A.pdf
Para este paso necesitarás de tus componentes y herramientas:
La MAX619
2 x condensadores de tantalio 0.47uF
Condensadores electrolíticos de 22uF x 2 (baja ESR)
Cables de
Cuando yo estoy cableado en breadboards que quiero cables código de color, realmente ayuda a trayectorias del circuito trazado con circuitos complicados y puede ver fácilmente que son los cables de tierra etc.
El chip viene probablemente de embalaje antiestático en un tubo. Toque el metal expuesto en su computadora a tierra y luego estallar hacia fuera la viruta - es bastante poco probable que realmente te daña un chip al tocarla sino se ha sabido para suceder. La muesca semicircular indica la parte superior del chip y el pin izquierdo superior es el pin 1. Si nos fijamos en la hoja de datos para el MAX619 podemos encontrar un circuito de muestra y el pinout.
Página 6 tiene el circuito que vamos a implementar. Tenga en cuenta que los dos condensadores de tantalio unan los pines 1 y 8, 4 y 5. Estas son convenientemente en los extremos opuestos de la viruta. Tomamos nota de que Vin va al pin 2 en paralelo con el electrolítico cap va a tierra. Asimismo, Vout es del pin 3 y con un tope paralelo a tierra. PIN 6 debe estar conectado a tierra y no conectar el pin 7.

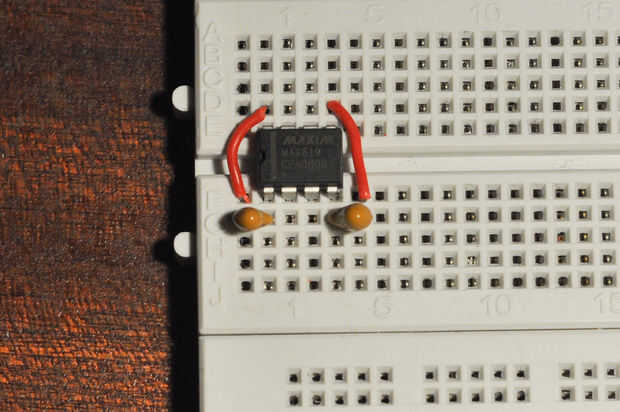

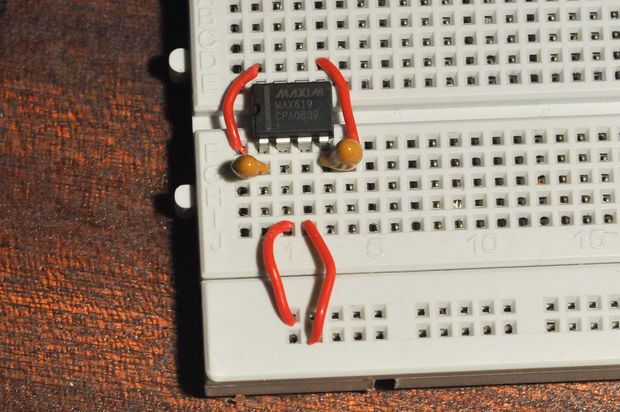

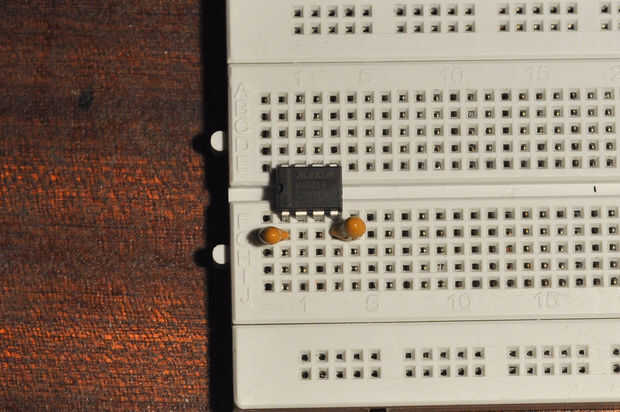

Coloque el chip en el centro del tablero, recuerda que las filas están conectadas por lo que no queremos que conectan las patas. Poner en los condensadores de cerámica, puede resultarle más fácil ejecutar un pequeño trozo de cable (mis tapas tenían las piernas muy cortas) en serie.

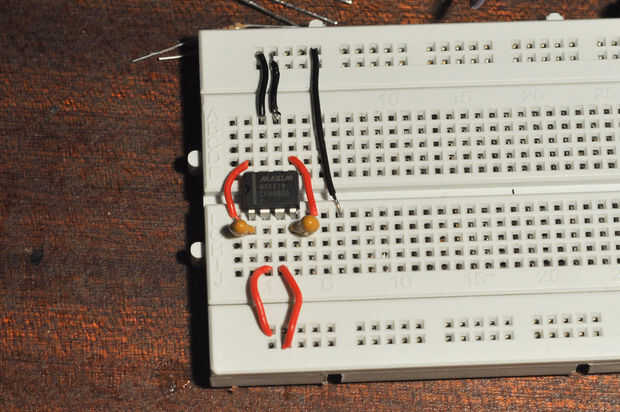

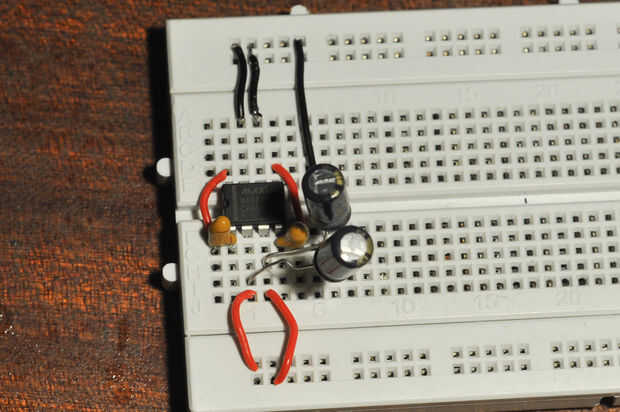

Decidir que carril te quiero ser + 5V y que + 3V. Elegí el exterior para ser + 5V por lo es donde cableado Vout a. La batería debe ser cableada de uno de los carriles al pin 2. No olvide conectar sus casquillos electrolíticos la forma correcta de circular, indica generalmente la tira hacia el lado negativo - sin duda a ser impreso allí.
Conecte el rojo vuelan plomo al carril positivo 3V y el cable negro a la tierra común.

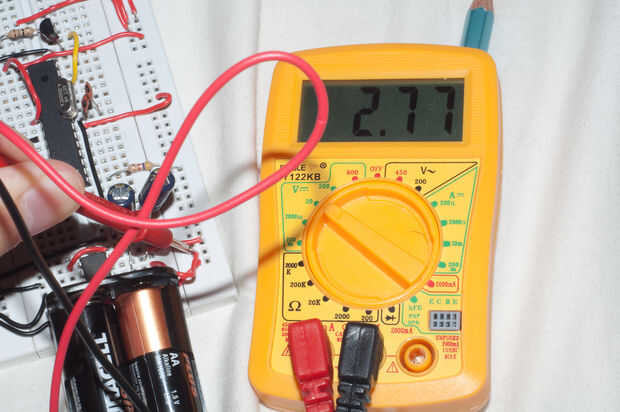

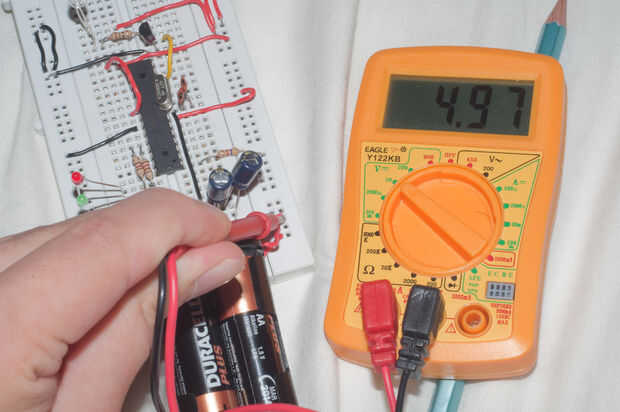

Las fotos le dará una idea de lo que debe parecer. Asegúrese de probar rieles de 3 y 5 voltios con su multímetro. Si no funciona como se esperaba, compruebe para asegurarse de que accidentalmente no han cruzado los cables o conectar dos cables por error. Si siente olor a quema de plástico, saque inmediatamente los cables, tienes un par de segundos antes de que el chip va bye bye = P
