Paso 9: Construir el circuito principal

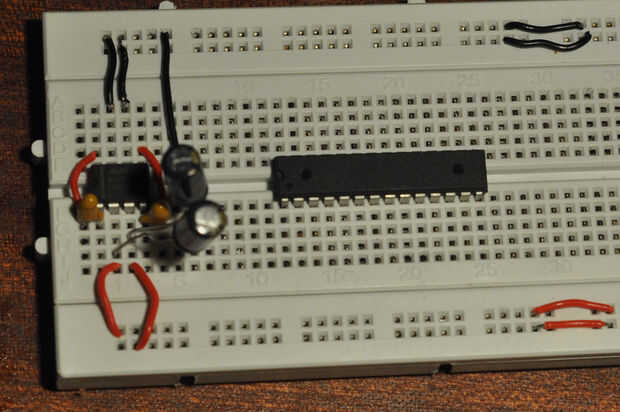

Poner el microcontrolador en la placa por lo que extiende a la fosa media. Así, una vez más, no conectamos enfrente de pernos uno al otro.

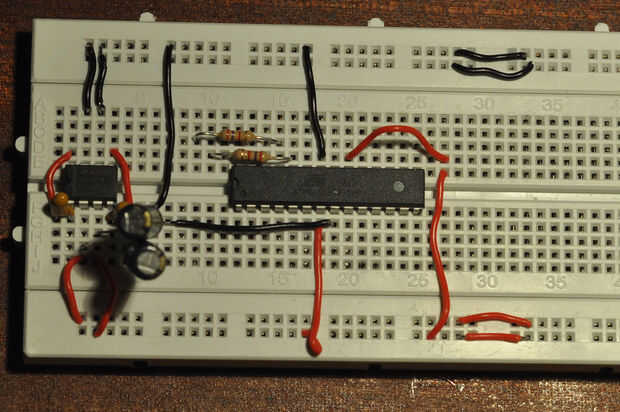

En primer lugar, del pin 1. Esto se restablece y se celebrara en 1 lógico para el chip trabajar. Conéctelo a los + 5V Voltaje tren por medio de la resistencia de 10 k (y algunos alambres si es necesario).

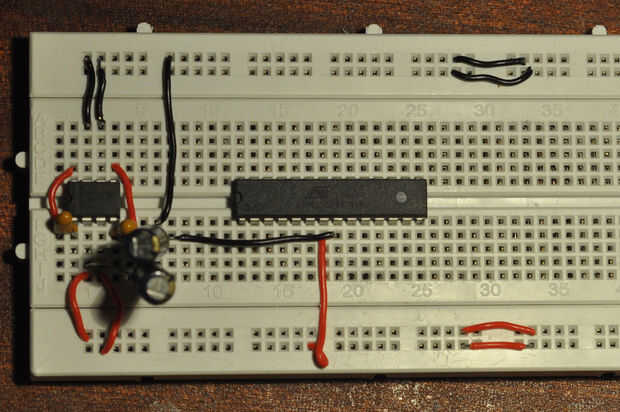

Trabajando hacia abajo, llegamos a los pines 7 y 8. Estos son VCC y tierra respectivamente. Conecte el pin 7 con un cable (rojo) en el riel de 5V y el pin 8 a tierra.

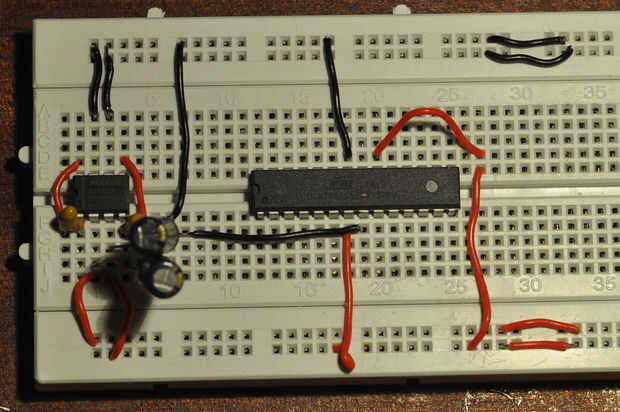

En el lado opuesto, conectar el pin 20 hasta VCC demasiado (AVCC) y conector de tierra 22.

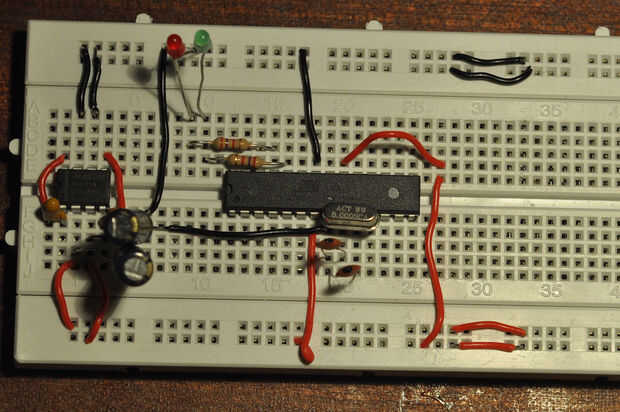

Coloque el cristal de manera que se conecta a los pines 9 y 10. Luego, conecte un condensador de cada uno de estos pines a tierra (puedes simplemente poner los condensadores para que alimentar en el conector de tierra).

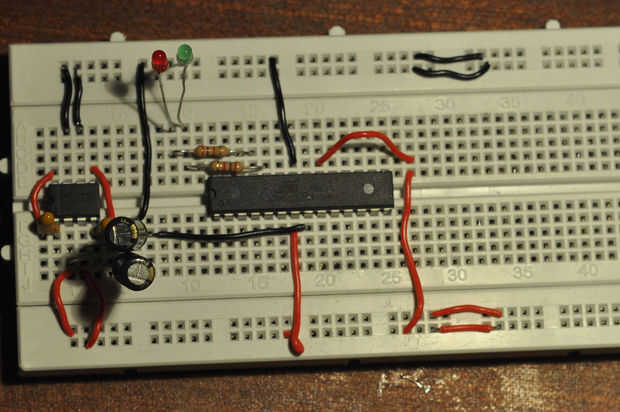

Para los LEDs que vamos a utilizar los pines 24 y 25. Poner un LED y un resistor en serie con cada pin (que va a tierra). Compruebe que la polaridad de LED es correcta (es poco probable que usted va realmente quemarlo con bajos voltajes si usted alambre hacia atrás, pero no se enciende). La pata negativa es en el mismo lado que el guión plano en la cubierta plástica.
Compruebe los cuadros a continuación para comparar con su circuito y continuar!
