Construir su propio controlador de cámara inalámbrica de múltiples funciones (¡ barato!). (6 / 22 paso)

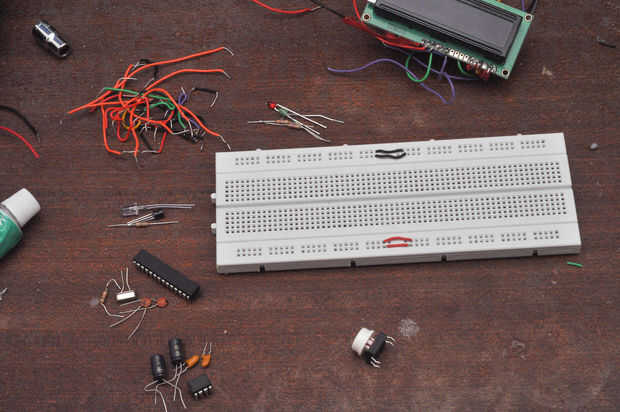

Paso 6: Lista de fuente de componente

PDF: http://img8.imageshack.us/img8/8904/cameracontrollerschemat.png - Lea los tutoriales de protoboard primero si he hecho errores!

CPU/LCD
1 x ATMega8 o ATMega88/168 (necesita al menos 8k de memoria) £1,50
1 x pantalla LCD compatible con HD44780 de la pantalla 4-6 (6 Si quieres colores cool) de eBay
1 x 10K pote (o probar diferentes resistencias) por contraste controlan p 10-30
1 x cristal de 4 MHz - 20p
2 x condensadores de 22pF cerámico/tantalio - 20P
1 x 4K 7-10K resistencia (cualquiera hará realmente)
1 x 10-pin macho encabezado/Socket (si quieres un puerto de programación en la placa de acabado - recomendado) - http://www.labombiya.com.ar/images/10pin-6pin/dsc00457.jpg
1 x 28 pines zócalo DIL (0.3")
2 x Mini LED rojo, verde (3mm, pero usted puede ir con cualquier color te quiere realmente...)
Total: ~ £8

Energía
1 x MAX619 DIP8 - £2,71 Farnell
zócalo DIL de 1 x 8 pin
2 x condensadores de 470nF tantalio - 20P
condensadores electrolíticos de bajo ESR 22uF x 2 - 20p
Total: ~£3.50

IR
1 x IR LED de alta potencia (2V, 100mA) - 15P (rápido 58-0112)
Resistencia 1 x 18R
1 x MOSFET 2N7000 (o similar) - 10P
0.5m Cable de altavoz (u otro cable de 2 hilos) - 50p
~£0.75 total

Entrada
6 x interruptores SPST momentáneo - £1,20
1 x interruptor - 40p
~£1.50 total

Luz del disparador
1 x resistencia dependiente de luz o fotodiodo - 30p
1 x potenciómetro, clasificado igual que la máxima resistencia de la LDR/diodo - p de 10-50
Total ~ £1

Sana del disparador
1 x micrófono de Electret - 50P (barato para comprar a granel en eBay)
resistencia de 220R x 1
1 x 100n condensador (cerámica/tantalio) - 1 p
1 x TL072 o similar Op-Amp - 20P
1 x 10uF condensador - 10P
2 x 22K resistencias
resistencia de 1 x 1K 2
resistencia de 1 x 1K
1 x 1 M Potenciómetro de ganancia variable (0 - 1000) 50p
Total: ~£2.00

Recinto
1 x caja ABS, para adaptarse a componentes - su elección totalmente qué tipo te haz - 70p
1 x caja de batería, doble AA - 20p
Total: ~ £1

Programador
USBasp - £12 de eBay
Jefe del pin de 1 x 10 de ISP
1 x 28 pines zócalo DIL (0.3")
Total de £12

Herramientas/misceláneas
Soldadura de hierro
Alambre de la soldadura
Trenza de lechón de la soldadura

Archivos pequeños
Herramienta Dremel Rotary
Alicates de punta
Tijeras
Peladores de alambre

Cables (único y múltiple trenzado)
Placa perforada

Costo menos herramientas/programador: ish £18
Las piezas fueron compradas de RapidOnline y Farnell UK.  Los precios son más o menos precisos.  No cuento a resistencias en el precio porque son tan baratos estos días y por unidad son de £0,0025.  Vale la pena tos con una selección de todos modos, cuestan alrededor de £5-6 para mezclas de resistencias alrededor de 600.

Si has perdido un componente, pero usar más adelante en un esquema, me disculpo profusamente.
