Construir su propio controlador de cámara inalámbrica de múltiples funciones (¡ barato!). (4 / 22 paso)

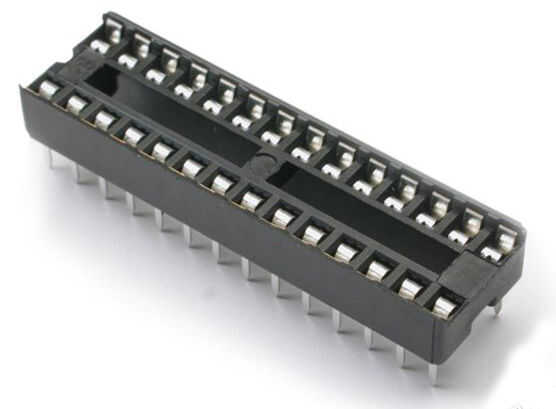

Paso 4: Asignación de pines

Ya mencioné las entradas y salidas que necesitemos, por lo que les debemos asignar pins!

Ahora, PORT D tiene 8 pines que es conveniente como puede actuar como nuestro puerto de salida. La pantalla LCD requiere 7 pernos para operar - 4 datos pernos y 3 pines de control. IR LED sólo requiere un perno, por lo hace nuestro 8.

PORTB va a ser nuestro botón de puerto, cuenta con 6 entradas, pero sólo vamos a necesitar 5. Estos serán los botones direccionales y modo.

PORTC es especial, es el puerto ADC. Sólo necesitamos un pin para la entrada de disparador y tiene sentido hacer PC0 (una abreviatura común para el puerto en este caso pines puerto C, Pin 0). Luego tenemos un par de pines de estado LED (uno se ilumina cuando el valor del ADC es sobre alguna condición, el otro se enciende cuando está por debajo de cierta condición). También vamos a poner nuestro botón de ok/disparar de entrada aquí, por razones que se convertirá en claro más adelante.

¿Después de todo esto, hemos utilizado la mayoría de los puertos pero todavía tenemos algunos de la izquierda si desea ampliar el proyecto - tal vez varias activaciones?
