Paso 19: Juntándolo todo

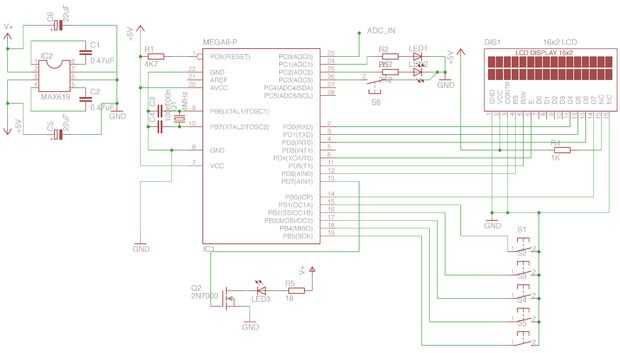

Gran esquema PNG (águila) - http://img8.imageshack.us/img8/8904/cameracontrollerschemat.png/4743/cameracontrollerschematm.png
He subido el archivo de Eagle también (para ver más fácil), pero no está listo para PCB-ing, usted tendrá que comprobar los componentes para el tamaño correcto.

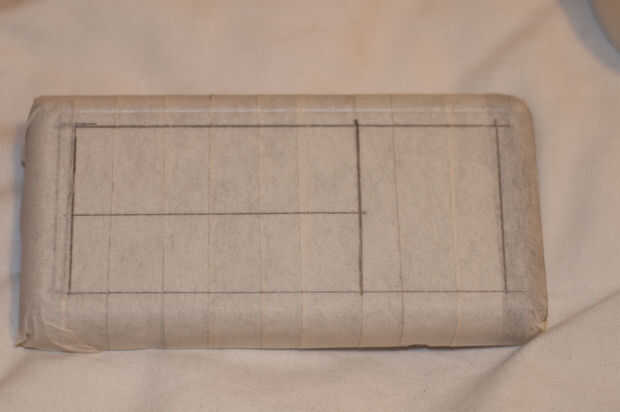

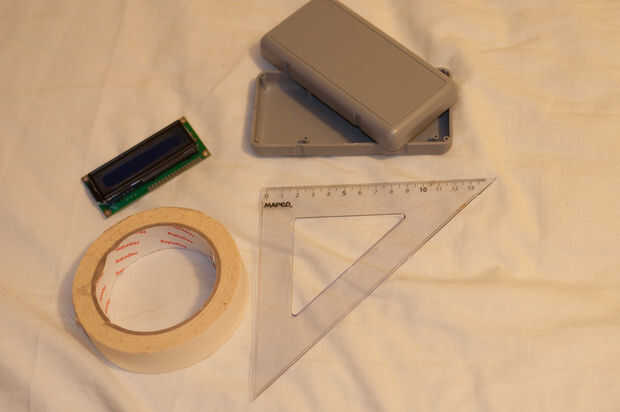

1. preparación de la caja (Foto 1), enmascara hacia fuera la parte superior de dibujo fácil

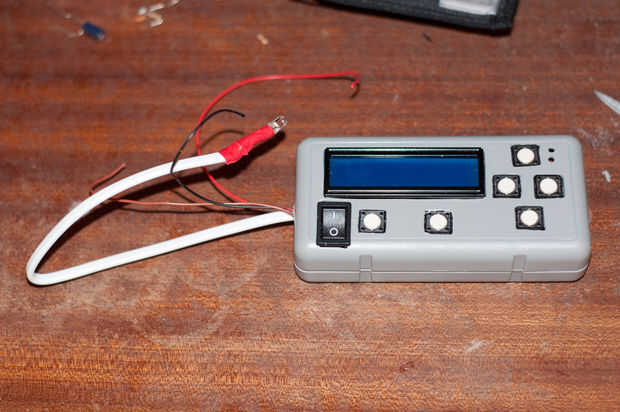

2. Recorte los agujeros para las piezas (Foto 2), muy mal en mi caso
3. elaborar el diseño de la placa, teniendo en cuenta que debe cortar pistas
4. soldadura en los dos zócalos DIL primero
5. agregar un encabezado de programación si desea (hace la vida más fácil)
6. el cristal y los condensadores de la soldadura
7. conectar la cabecera programación a los pines correspondientes y comprobar si el ordenador "ve" el chip cuando se pone en la toma de
8. soldadura de los componentes de suministro de energía
9. Suelde el MOSFET y componentes (Nota MOSFETs son muy sensibles al calor, se debe utilizar un disipador de calor como un clip de cocodrilo (o incluso un clip para papel) al soldarlos)
10. soldar los cables a los botones
11. Conecte estos cables a la placa en los lugares apropiados
12. Suelde el LED a un extremo del cable (tomando nota de que lado es positivo y cual es negativo.
13. soldar el cable del altavoz en el riel de 3V en el tablero y el cable del desagüe de lo MOSFET.
14. un alambre va en el puerto ADC y otro a la tierra de la soldadura
15. soldar dos cables más de los LED de estado (y también de la soldadura de las resistencias para ellos)
16. soldadura de la pantalla LCD a la placa perforada
17. la caja de la batería a la Junta de la soldadura

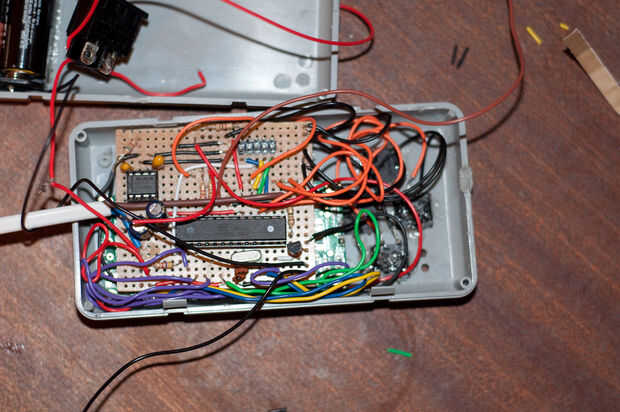

18. intento de ajustar todos los componentes en su caja (ligeramente falló esta parte!)
19. encender y ver qué pasa!
Probablemente se encontrará con algunos problemas, cuando construí este circuito, me di cuenta de había soldados en un resistor de valor mucho más grande con el MOSFET y me tomó mucho tiempo darse cuenta (después de que yo había cambiado el FET dos veces, controlar el LED, etc.). Es fácil cometer errores con este tipo de cosas (sobre todo sin un PCB que sostiene la mano con la colocación del componente).
Tenga especial cuidado al colocar todo en su caja de proyecto. El mío es un ajuste muy apretado y realmente no guste. Funciona y eso está bien, pero necesita realmente tomar el tiempo para elaborar lo que tiene que entrar en qué orden. No insisto en eso lo suficiente. No quiero todo en soldadura, pegamento abajo y luego darse cuenta de que olvidó agregar algunos cable terriblemente importante!

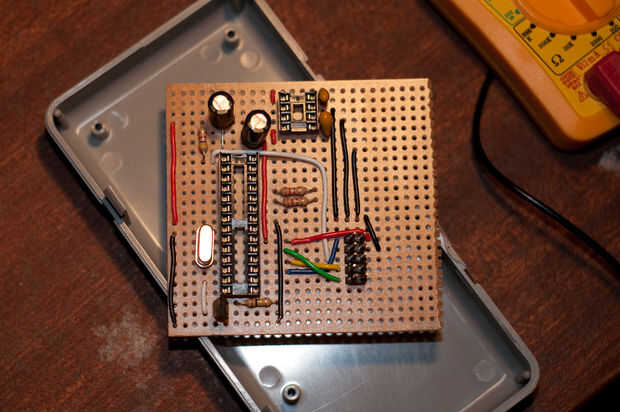

Ahora, pido disculpas no entro en más detalles sobre esto. Yo he suministrado una fotografía de la placa que he usado y espero agregar un diagrama de donde todo estaba montado. La razón que yo soy provisional es porque tuve que hacer algunos cambios (por ejemplo, agregar una resistencia extra para el contraste de la pantalla LCD) y no estoy totalmente seguro de que es tan eficiente como podría ser. Con el esquema, debe ser bastante simple para el diseño de un esquema - especialmente si usted breadboarded en primer lugar (dado que diseños de placa perforada y protoboard son esencialmente lo mismo con las conexiones de la fila).
