Construcción de un generador de ruido con pelado y un temporizador 555 (6 / 8 paso)

Paso 6: Colocar los componentes y el circuito de conexión

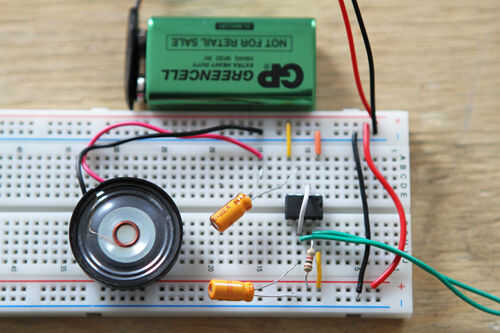

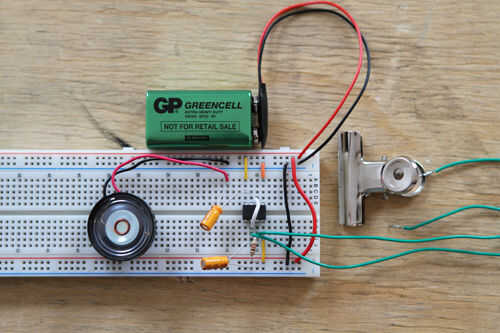

El siguiente paso es montar el circuito simple (en la foto en la imagen de abajo). Tomar un buen vistazo a la placa esquemática y asegúrese de que ha conectado correctamente el circuito de arriba.
