un tablero de Radio Shack PC (placa soldable) con un IC de triple-pad
diseño de página. Resultó ser, esencialmente, un clon de Arduino Duemilanove
completo con headers para conectar pantallas. El resultado fue más de
satisfactorio, pero necesitaba una disposición de partes más densa de este tiempo.
Yo quería un Hackduino que funcionaría en 3.3 voltios (compatibilidad pero retención de 5 voltios),
que permitan la interconexión directa con 3.3v sensores y periféricos
(y con una frambuesa Pi!) sin tener que utilizar desplazadores de nivel.
Sería también estaría bien tener un zócalo a bordo de plug-in para un display de Nokia 5110,
puesto que (supuestamente) que funciona a 3.3v. Cabeceras para escudos eran superfluos porque me
ya había tendido alrededor de absolutamente un número de fábrica-construido Arduinos
servir a ese propósito. Resultado: un a medida especiales Hackduino.
Vamos a llamarlo un Hacduino.
Esta uno en una placa perforada y que resultó para ser más conveniente construir
que un protoboard soldable para un diseño de piezas denso y eficiente.
Es especialmente útil cuando existen puntos de terminal con múltiples
conexiones.
Características de la Mark II Hacduino:
- Interruptor de encendido/apagado
- Conmutable entre 3.3v y 5v Vcc buss (& indicador de tensión?)
- D13 LED puede ser habilitado o deshabilitado por un puente

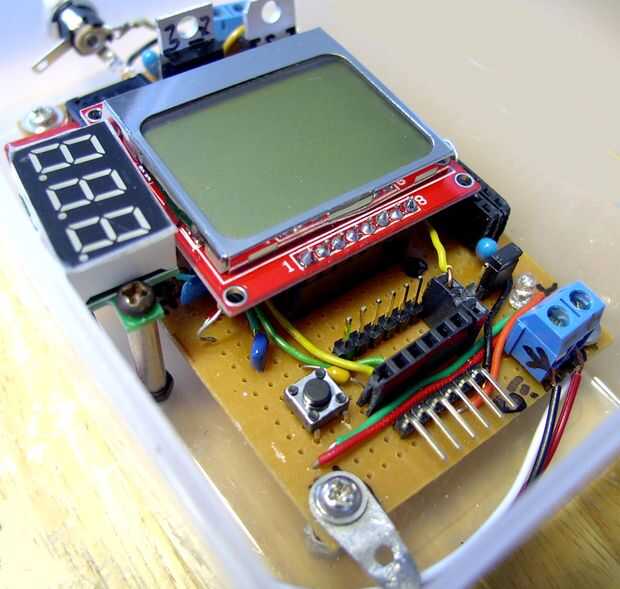

- Cable toma a bordo de una pantalla monocromo de Nokia 5110
- Usa estándar (barato) a través de agujero ATMega328 chip
- Altamente personalizable, opcionalmente pueden agregar tiras de encabezado adicional para la alimentación y de la entrada-salida.
ADVERTENCIA:
Se acaba un ATMega 328 alimentado a 3.3 voltios con un reloj de 16 MHz
de espec., es overclockeado. No he tenido ningún problema con
Esto, pero seguramente no funcionaría un CPU overclockeado en misión crítica
proyectos, como el control de maquinaria industrial o incluso domótica.
Para propósitos de la manía, debe ser muy bien, aunque.
