Paso 9: notas
hacduino. Se monta en un enfrentamiento, asegurado con un tornillo de máquina
a través de uno de sus agujeros de montaje. Estos medidores son baratos y esto
añadido el tacto proporciona una negrita visual Verifique de qué voltaje
la Hacduino está funcionando.
Sería bueno si Atmel probado sus 328 fichas a través de agujero en 3.3v
antes de liberarlos al mercado. Incluso podría cobrar un ligero
Premium para 328s certificado en 3.3v y muchos pagaría con mucho gusto. Me
Creo que Intel hizo algo como esto a la vez con sus chips de CPU,
pero esa es una historia para otro día.

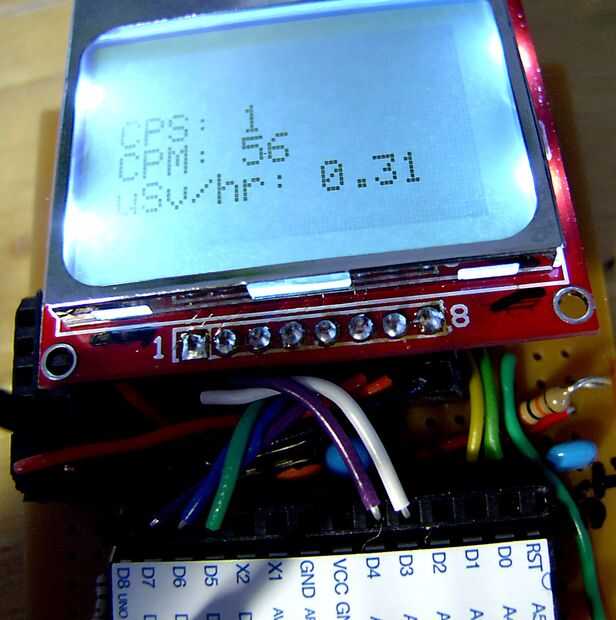

He incorporado una serie de pantallas Nokia 5110 en proyectos. Cuando
trabajan, son una gran alternativa para pantallas de LCD 2 x 16, y es
agradable que funcionan a 3,3 v con una corriente baja. Pero, como ya
señaló, el 5110s tiene un par de problemas.
1) no hay pinout estándar.
2) algunos 5110s necesitan voltajes extraños en su Vcc pin, o ligeramente
inferior o superior a los 3, 3V que tiene su lógica. Inferior a
3.3V puede obtenerse un 3.3v buss de sistema con una caída de tensión
resistencia. Superior a 3,3 v puede ser un poco problemático.
Qué haría diferente la próxima vez:
1) utilizar un zócalo ZIF para el 328, en lugar de un zócalo estándar de la IC.
2) añadir un zócalo para una pantalla LCD 16 x 2, además de la
para el 5110. Es tan bueno tener opciones.
3) tienen autobuses voltios 5 y 3.3 disponibles, independientemente del interruptor de alimentación
posición.
¿Por lo tanto, de lo que uso un Hacduino corre a 3,3 voltios? Bueno, chicos y chicas,
para empezar usted puede directamente la interfaz, a través de las líneas de serie de

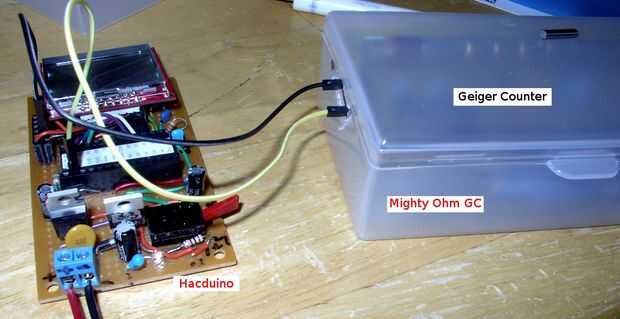

ejemplo, para un Pi de frambuesa o un Beaglebone Black. O, usted puede enlazar
a un contador de geiger Ohm poderoso, como lo hice. Y lo mejor de todo, muchos sensores,
pantallas y periféricos requieren 3.3 voltios, por lo que el Hacduino puede directamente
interfaz a ellos sin necesidad de hardware de nivel de palanca de cambios.
