Conmutable doble voltaje (3.3v / 5v) Hacduino (8 / 10 paso)

Paso 8: Más pruebas

Conectar un cable de programación o breakout Junta FTDI para la programación
encabezado que acaba de instalar. Conectarlo al USB del ordenador portátil
puerto y fuego hasta el IDE de Arduino. Tire hacia arriba el bosquejo de BlinkWithoutDelay
en el menú de Examples/2.Digital y cambio el _interval_ (tasa de parpadeo)
parámetro a 200. Esto debería provocar la D13 LED parpadea cinco veces por
en segundo lugar. Ahora, trate de subir el sketch. ¿Funciona el upload? Hace la
¿LED empiezan a parpadear rápidamente?

Si todo está bien hasta ahora, podemos proceder a la última prueba. Desenganche de la Junta
cable de la computadora portátil y localizar la pantalla de Nokia 5110. Se trata de pequeños
pantalla monocromática en una generación anterior de los teléfonos celulares. Puede
hacer gráfico de crudo y seis líneas de texto. Mejor de todo, hay
una buena biblioteca de Arduino (unabiblioteca de PCD8544 de dafruit) para tanto texto y
gráficos para el 5110. Hay un dibujo de prueba incluido en la biblioteca
paquete.

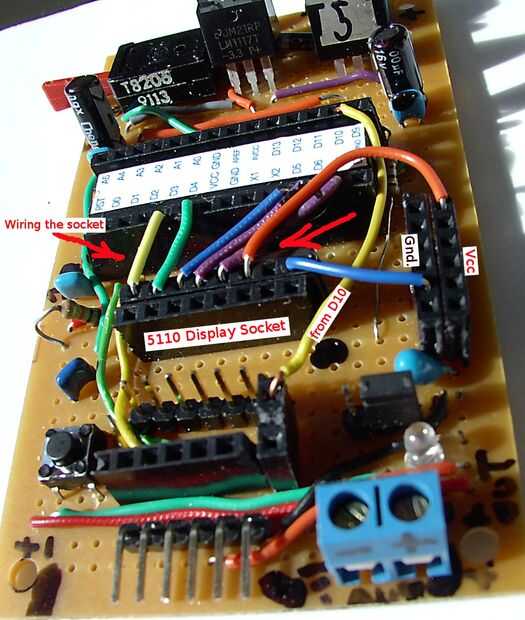

Alambre hasta una fila de la base preparada con los cables apropiados:

PIN 7 - reloj Serial (SCLK)
PIN 6 - datos en serie a (DIN)
pin 5 - comando de datos Seleccione (D/C)
Pin 4 - selección de chip LCD (CS)
PIN 3 - LCD reset (RST)

Las otras tres clavijas son para Vcc*, tierray luz de fondo. Tenga en cuenta que
no hay pinout estándar para las 5110 pantallas, por lo que usted necesita pagar
atención el etiquetado de los pines en su unidad particular. El bosquejo
pueden cambiarse para permitir el cableado alterno en el zócalo.

Nokia PCD8544 = PCD8544 (7, 6, 5, 4, 3);
--->                                         X  X  X  X  X

^{* Tenga en cuenta que algunas 5110 pantallas funcionan mejor en unos 2,9 voltios. Un 100-ohm
resistencia del pin de alimentación pantalla el buss de Vcc se encarga de este
muy bien. Otras 5110 exhibiciones trabajan en tensiones impares entre 3.8 un 4.5
los pernos. Creo estas bastante inútil a menos que conjuntamente con
un desplazador de nivel. En otros, las lengüetas de metal en el reverso necesitan apretar.}

Con la fila del cableado de la toma completa, enchufe en la pantalla. Vuelva a conectar
la Junta para el ordenador portátil con el cable de programación. Subir a
la Junta Directiva un ejemplo del paquete de biblioteca Arduino 5110 (PCD8544).
¿Funciona?
