Cómo construir tu propio portátil dispositivo termoeléctrico con un motor de quadcopter.

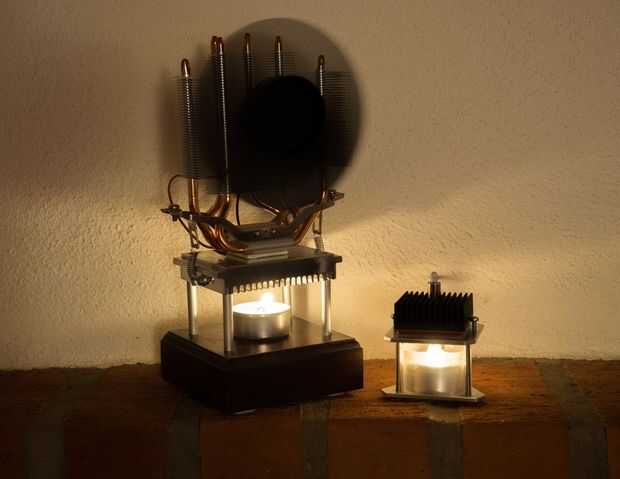

Este proyecto podría tener un impacto electrizante al mundo pero it´s un hermanito a mi instructable de primera (termoeléctrica ventilador) y acaba de ser construido. It´s mucho menor que los proyectos más similares y el dispositivo de alta potencia puede ser independiente de la fuente de calor inferior base y utilizar como experimento en otras áreas. ¿Qué hace? Convierte energía térmica en energía cinética, se ve bien y suena impresionante!
Concepto:

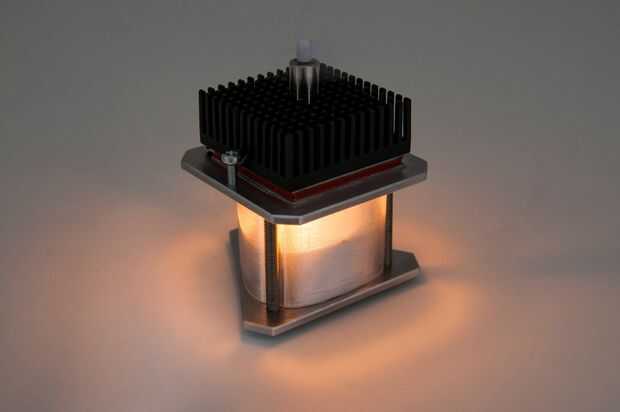

Utiliza un módulo generador termoeléctrico (TEG) para alimentar un motor con un ventilador. El calor de la fuente (vela) de calor hasta la placa inferior de aluminio = > crea una diferencia de temperatura sobre el módulo = > genera electricidad para el motor = > aumenta el flujo de aire a través del disipador de calor = > aumenta la diferencia de temperatura = > más potencia. Sin el ventilador eventualmente dejaría de generación de energía ya que el disipador de calor la temperatura casi igual que la placa.
Áreas experimentales:

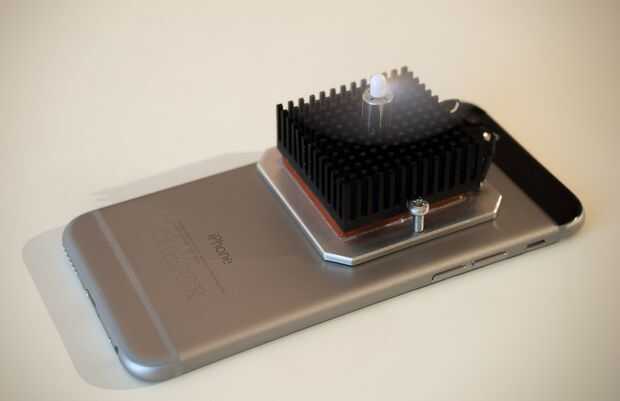

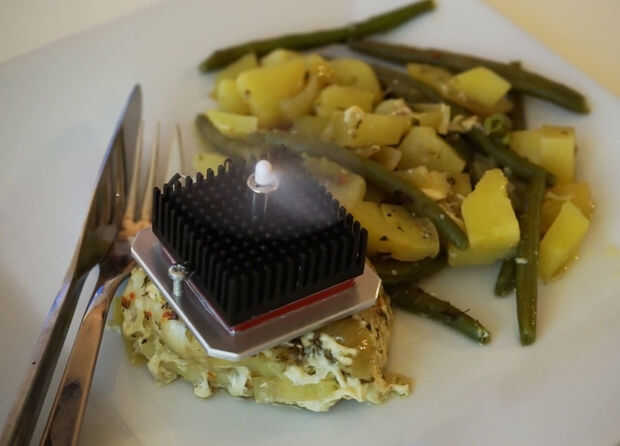

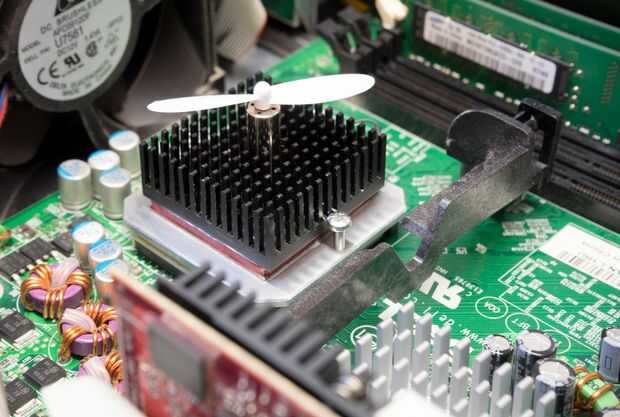

Casi cualquier fuente de calor con suficiente temperatura puede utilizarse para alimentar el motor y esto hace que este pequeño dispositivo fácil y divertido experimentar con. It´s muy sensible a las diferencias de temperatura. Yo pude correr sobre el agua con diferencia de 20C (temperatura de aire de 23C y temperatura del agua de 43 C). Como se ve en el video it´s potencia de fuego, agua caliente, comida e incluso utilizado para enfriar un procesador de la computadora. Este último es una idea que tuve cuando creé mi primera construcción en el 2013 y la gente me dijo no se puede hacer. Puede y it´s estable para el uso normal pero con optimizaciones más probablemente podría ser aún mejor. No creo que se puede reemplazar un refrigerador de la CPU regular pero que no utiliza ninguna electricidad de la computadora it´s algo respetuoso del medio ambiente. Más información en última página.

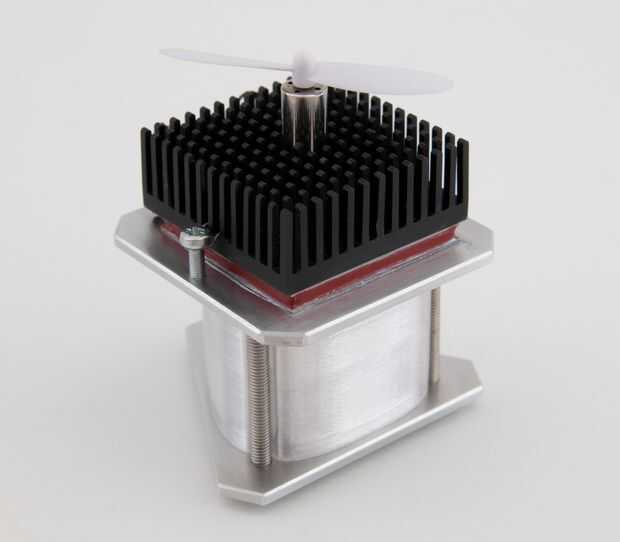

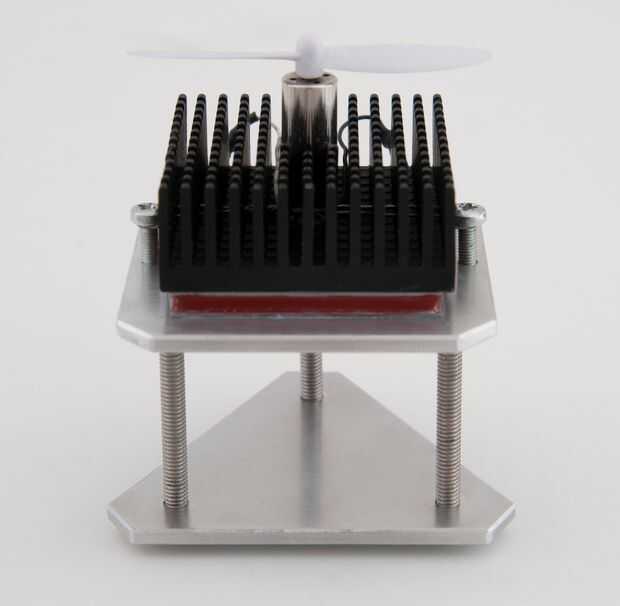

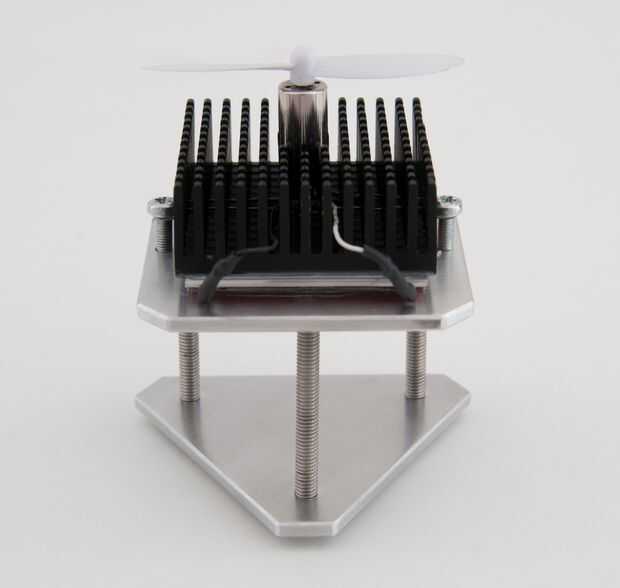

Especificaciones:
- Base de tamaño: 56x64x40mm
- Dispositivo de alimentación de tamaño: 56x56x40mm (incluyendo ventilador)
- Total tamaño: 64x64x79mm
- Base peso: 27g
- Dispositivo de alimentación de peso: 85g
- Impresión 3D de peso: 2,7 g
- Peso total: 114.7 g
- Costo: ~ 12$
Construcción
Requieren pocas piezas, fáciles de construir y no necesita ningún conocimiento de electrónica. Sólo necesita algunas herramientas mecánicas para cortar, taladrar y pulir el aluminio. Si usted quiere construir, leer más.
