Paso 10: Hacduino, versión 2.5

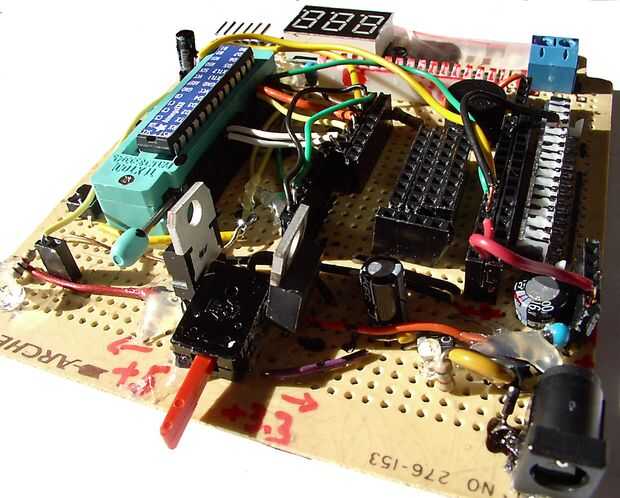

Construir una segunda Hacduino, incorporando la mayor parte de la lista de deseos de características discutidas
en el paso anterior. Nota el zócalo ZIF para el ATMega328 y el general
tomas plug-in de propósito para tableros de arranque, módulos, sensores y similares.
Otro cambio que hice fue tener el LED D13 unwired de D13,
y por lo tanto capaz de ser conectado a cualquier puerto digital.
La construí en un tablero de PC desnudo Archer 276-153 que Radio Shack venden unas décadas atrás.
En cuanto al resto, bien, era sobre todo repuestos que tenía puesta alrededor. Por lo tanto, vamos a llamar a esto un
Probabilidades-n-extremos-Duino.

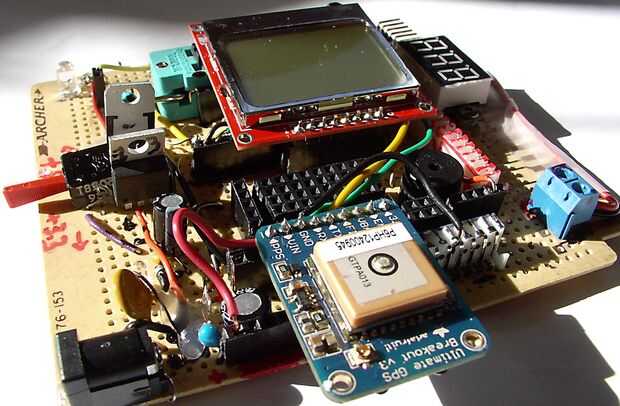

La segunda foto muestra una pantalla de Nokia 5110 insertado y atado con alambre para arriba y también un
Adafruit GPS breakout Junta. Funciona muy bien!
---

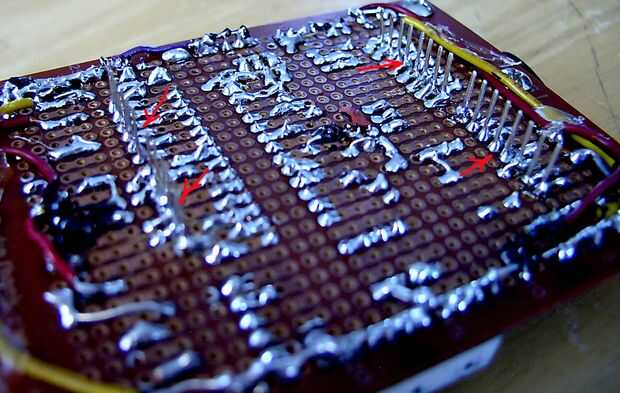

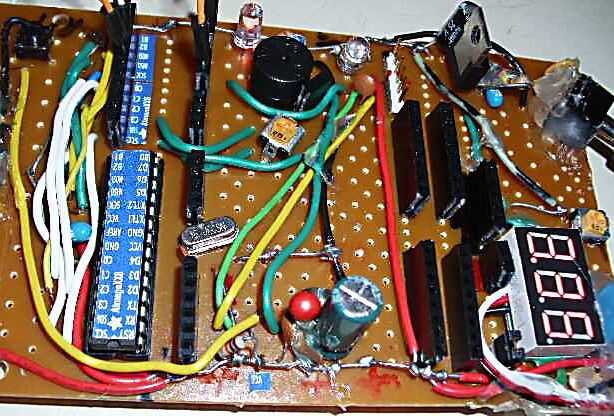

Las terceros y cuarta fotos muestran mi marca III Hacduino, con encabezados que aceptan estándar escudos Arduino. La tensión es continuamente ajustable por un pote de 2v a 5.5v. También cuenta con pasadores en la parte inferior del tablero apto para enchufar en un protoboard sin soldadura para prototipos y experimentar. Por supuesto, también tiene estos add-ons "estándar", como zumbador piezoeléctrico a bordo y la cabecera de propósito general de 8 x 2 para conectar un Nokia
5110 pantalla o tablero de arranque de tarjeta SD.
La foto final es otra variación de un Hacduino, uno construido en un antiguo circuito en blanco que tenía puesta alrededor en mi caja de chatarra. Esta tiene un aspecto más crudo que mi otro HAC, ya que tuve que hacer más improvisación y mano-alambre los buses de energía.
