Paso 2: Planificación y diseño

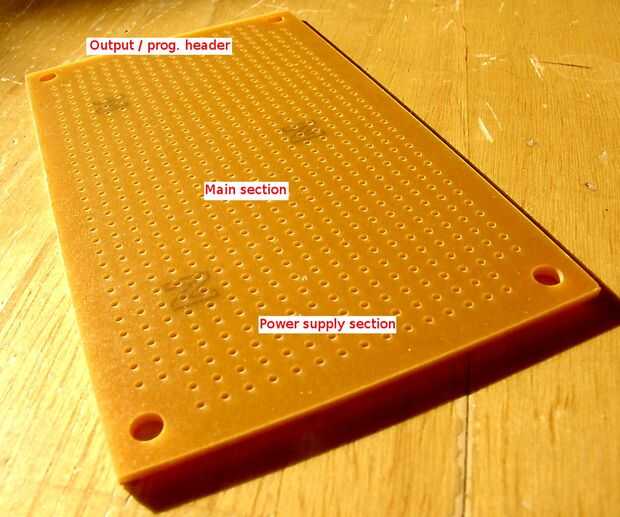

Elegir un extremo de la placa perforada para el módulo de alimentación. Esto
tomará aproximadamente 1/4 de los inmuebles de la Junta. El positivo
y los cables de tierra de la toma de alimentación montado en la caja se coloque en un
bloque de terminales de tornillo de dos posiciones y desde aquí la entrada positiva
tensión irá a un polifusible, luego a un diodo 1N4001, luego filtrar
condensadores y finalmente a una paleta de selección de la adecuada
regulator.* se reserva una tira de conector para cada una de la Vcc y
Tierra de rieles, tanto en la parte superior y la parte inferior de la Junta--un total de
cuatro tiras. Los carriles de la energía tendrá un condensador electrolítico de 100 uF
y varios.1 uF cerámicos para el filtrado.
* El interruptor de paleta también tiene una centro poder-fuera posición.

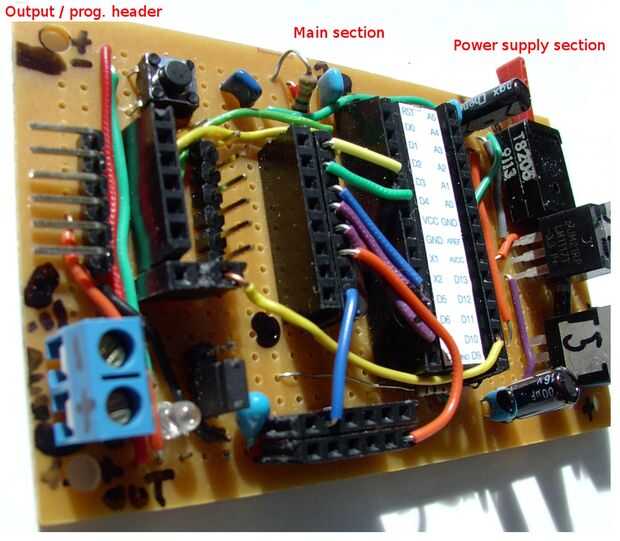

El resto de la Junta es el ATMega328 y componentes asociados.
Por supuesto, el 328 se socketed, y vamos a utilizar un cristal, algo
de un resonador. Habrá una cabecera programación--un 6-pin
cabecera recta, la variedad doblada--o ambas cosas, para la redundancia.
Un bosquejo en cuadrilla o ingeniería de Bloc de notas papel podría ser útil en
este punto.
