Paso 34: Instalación de los componentes - NES Junta
Junta NES
Tornillos (y sus tuercas)
Soportes de ángulo recto pequeño
Arandelas para tornillos de las
Taladro con brocas
Dremel con broca de corte de plástico
Pistola de pegamento caliente
INSTALE SOPORTES PARA SOSTENER EL TABLERO
Para sostener en el tablero de la NES, que necesitaba algún tipo de soporte de ángulo recto pequeño. Por suerte, mi ferretería había algunos que eran convenientes para mis necesidades.

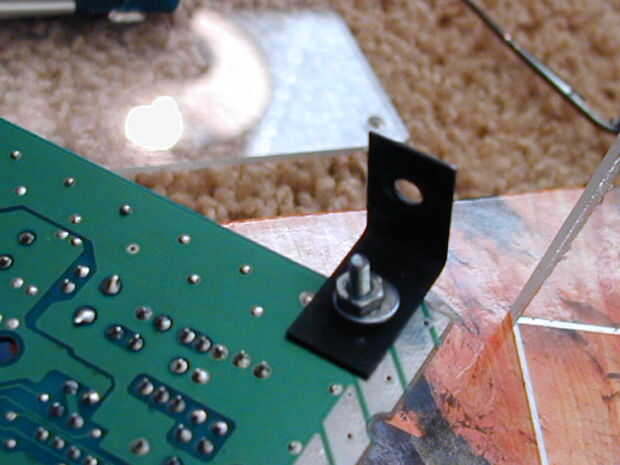

Instale los soportes de ángulo recto en los agujeros que ya estaban en el tablero de la NES. Véase el cuadro uno.
MARQUE LOS AGUJEROS DE LOS SOPORTES DE ÁNGULO RECTO
Coloque un pedazo de cartón sobre los componentes existentes y coloque la tabla NES de eso. Marca dónde están los agujeros en los soportes de ángulo recto, entonces ésos hacia fuera taladro para que coincida con el diámetro de los tornillos que va a utilizar. La razón de la cartulina es a espacio de la Junta NES lejos del resto de las cosas. No quiere demasiado cerca o cosas podrían corto, demasiado y que tienes mucho espacio desperdiciado.
INSTALE TEMPORALMENTE LA TABLA DE NES

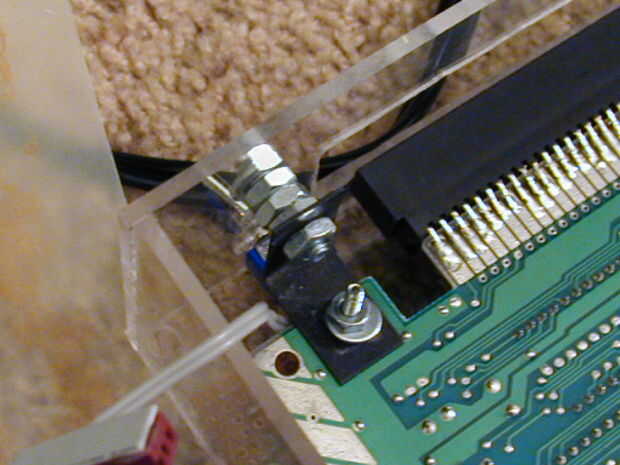

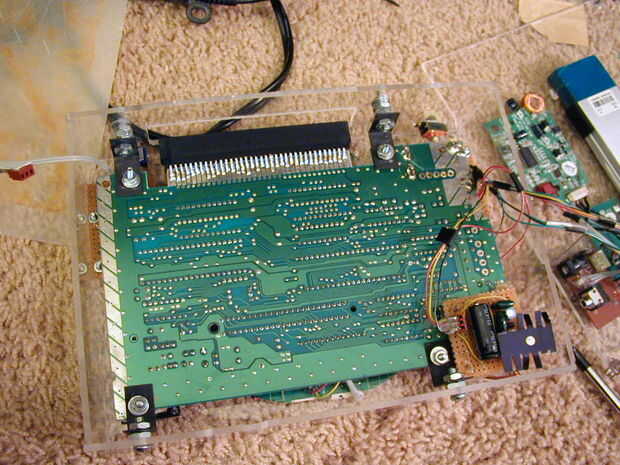

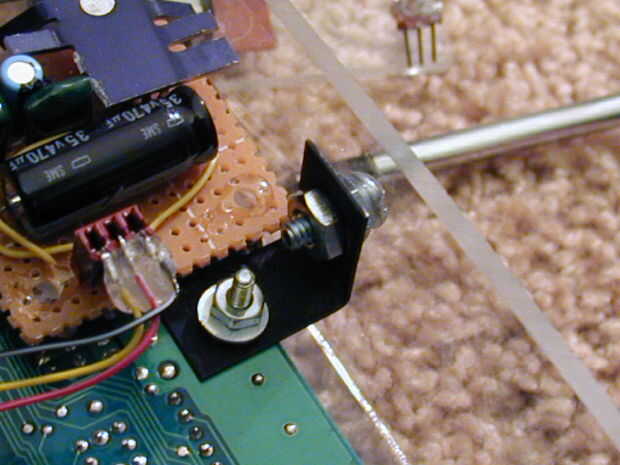

Con tornillos y tuercas a los espaciadores (no pude encontrar separadores de ese tamaño), instalar la Junta NES. Es una buena idea usar arandelas para esto, porque habrá mucha presión en estas áreas. Ver las fotos explican mejor que yo.
Usted probablemente ha notado que no hay ningún agujero de la ranura de cartucho. Bien, tome un juego NES (Asegúrese de que el tablero de la NES está instalado ya.) y sostenga la parte inferior de él firmemente a la parte superior de la caja, justo encima de la ranura de cartucho. Utilice un rotulador para trazar alrededor del cartucho NES. Sacar el cartucho y comprobar donde marcaste tu Sharpie. ¿Se centra sobre la ranura del carro? Si no, utilizar una goma de borrar escolar rosa que el rotulador y hacerlo de nuevo.
DESMONTAR EL PORTÁTIL
Ahora, aquí viene la diversión parte. (No realmente, esta parte es una mierda.) Desarmar tu portátil hasta ahora. Sí, es cierto. Saque el tablero NES, tarjetas controladoras y pantalla. Usted necesita la caja vacía otra vez. Consigue un trozo de cartulina del tamaño del interior de la caja y meter allí. Que desea proteger el área de la pantalla mientras estás Dremeling y presentación.
CORTAR EL ORIFICIO DEL CARTUCHO
Haz tu Dremel con la broca de corte de plástico y comienzan en el agujero de la ranura de cartucho. Utilice el mismo procedimiento como el D-Pad. Empieza en el centro, luego ir al exterior. Dremel justo dentro de las marcas realizadas.
LIMAR EL AGUJERO

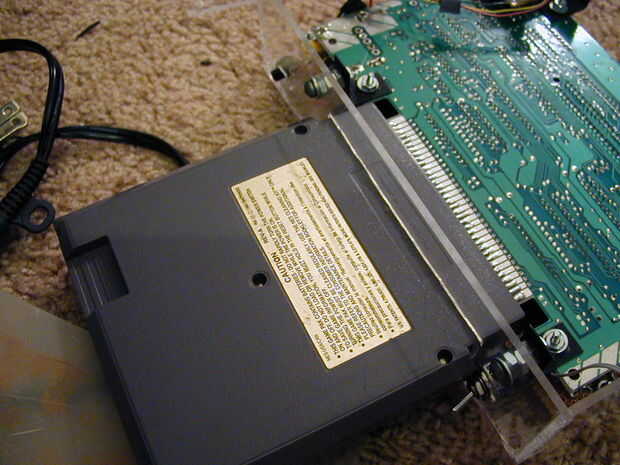

Una vez que tienes el corte plástico, archivo y suavizar el agujero. Utilice una Lima cuadrada para las esquinas. Siempre verifique el ajuste del cartucho NES. Una vez que crees que termines, instalar la Junta NES pero no cualquier otra cosa. Conecte en el cartucho (Asegúrese de que quede bien! Etiqueta quede hacia arriba, y también lo hacen todos los componentes en el tablero NES) y asegúrese de que todo quede bien.
INSTALAR LOS INTERRUPTORES
Antes de poner todo atrás en, ir y hacer el siguiente paso, que es instalar los interruptores. Una vez que se hace, entonces usted puede poner el otro nuevo componentes.
INSTALAR EL ALTAVOZ
También podría ser una buena idea instalar el altavoz. : Taladro P un montón de agujeros y uso un par de toques de caliente pegamento para mantenerlo en. Ver la última foto.
