¿Cómo hacer un sistema de juego portátil (28 / 39 paso)

Paso 28: Agregar un puerto de carga y A / V Out

Si usted consiguió construir en pilas recargables como yo, obviamente necesitarás un puerto de carga. También, puede que desee añadir A / V out, donde puede conectar tu portátil a un televisor más grande. No es necesario, pero es una característica muy agradable tener.

UTILIZANDO EL PUERTO DE CARGA

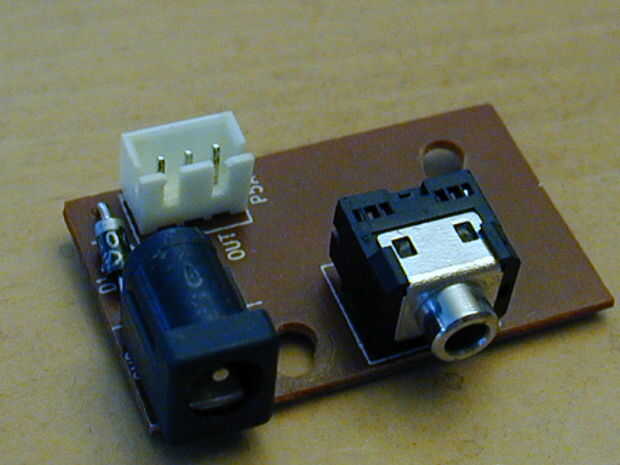

El puerto de carga puede fácilmente comprado en Radioshack, o encontrado en la edad electrónica. No sé cómo se llama, pero es un enchufe estándar. Usted necesitará el enchufe y el puerto, así que encontrar algo. Yo tengo la mía en un tablero viejo que tenía puesta alrededor. Tenía un conector para auriculares en el mismo y un puerto de carga. Se muestra en la primera foto.

La soldadura para el puerto de carga es muy sencilla. Simplemente soldar un cable a tierra y otra al pin central del puerto. Se puede saber cuál es cuál porque la parte conectada a tierra se conectará también a muchos otros puntos de contacto. El perno central generalmente es aislado. Puede ver esto en la tercera foto.

DONDE CONECTAR LOS CABLES DE
Al otro lado de los cables Irán a la tierra en la consola. El cable positivo, sin embargo, es una historia diferente y puede variar entre personas. Para mí, fue a la alimentación en línea en mi circuito de protección de la carga de las baterías de iones de litio, pero habrá más en eso más adelante.

CARGADOR
Para un cargador, cualquiera va a hacer. PERO sólo si tienes el circuito de carga de los iones de Li. Usted puede no solo aplica energía a las baterías para cargarlas. De nuevo, si lo hace no se como usar correctamente las baterías de ion-litio, por favor utilice NiCD. Ejem. Como iba diciendo, cualquier cargador hará como suministra el voltaje correcto para el circuito de protección y es positiva y negativa hacia fuera.

QUE EL A / V PUERTO DE SALIDA

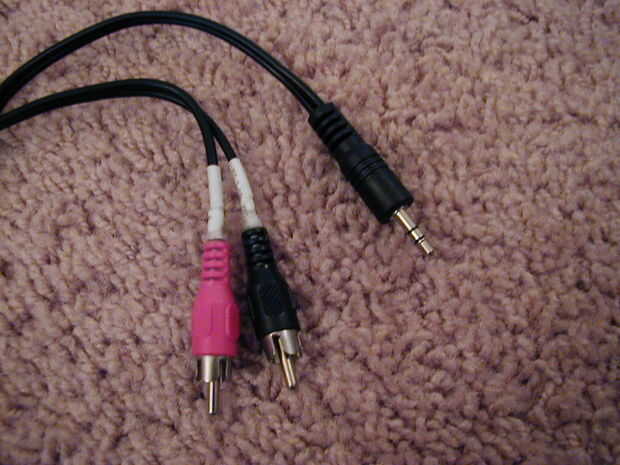

Los V hacia fuera, usted necesitará un puerto de auriculares tipo con al menos 3 contactos, que es el tipo estándar. También necesita un auricular enchufe. Usted puede utilizar material hecho por la empresa, sólo tienes que buscar el pinout de la misma. No tengo los cables adecuados, así que me hice uno. Es en el cuadro 6.

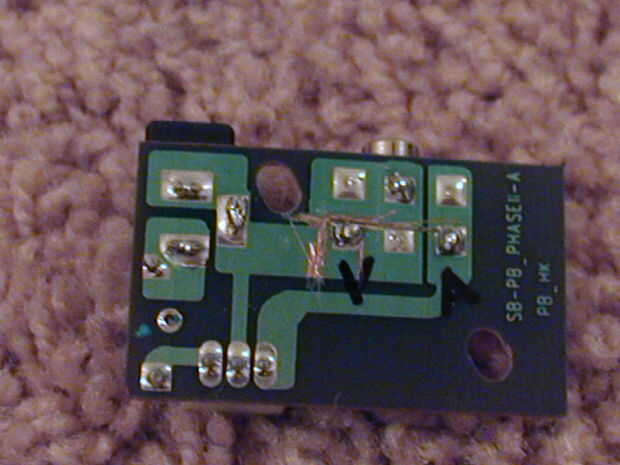

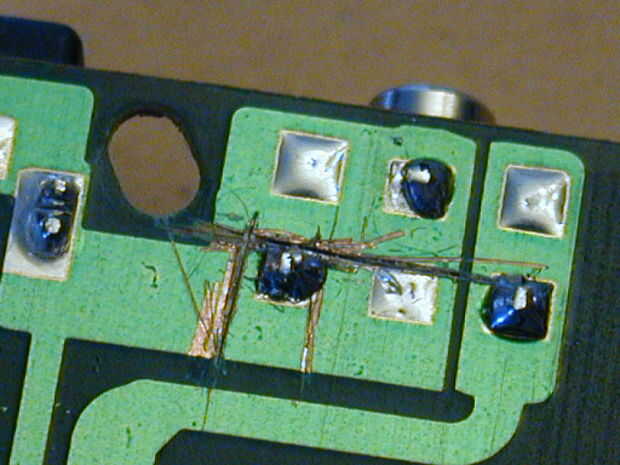

Para preparar a la toma de auriculares, tuve que cortar los rastros en el PCB, ya que uno de los contactos fue conectada a tierra. Después de eso, el terminal de tierra que se conecte de nuevo a tierra. Revisa el cuadro 3.

OPCIONAL: SALIDA DE AURICULARES

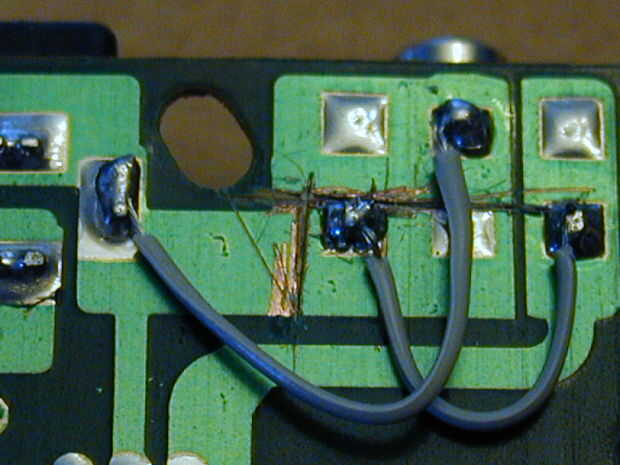

Cuadro 4 es si quiere usar ese puerto como una real salida de auriculares. Los canales de audio izquierdos y derecho están conectados, para obtener sonido en ambos auriculares, a pesar de que el NES es mono.

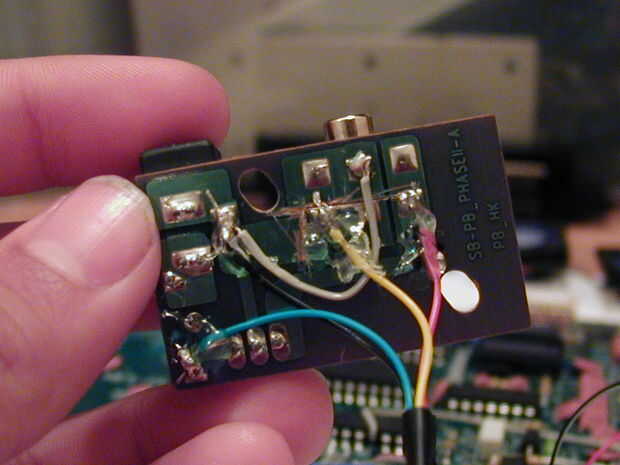

Una vez la carga y A / se instalan puertos V, usted tendrá que añadir algunos cables. Yo soldado uno amarillo a la terminal de vídeo, una roja al contacto audio, uno negro a tierra y una verde para el puerto de carga. Véase el cuadro 5.

UN INTERRUPTOR DE V
Si desea cambiar entre la pantalla interna y la pantalla externa, está muy bien. Esto significa que la imagen y sonido estará en la pantalla de la PSone o la pantalla externa, ambas a la vez. O, usted puede tener para que la imagen se mostrará en ambas pantallas a la vez. Para ello, sólo Conecte los cables que se incluyeron con la pantalla de PSone y utilice el cable oficial.

Fui con la opción uno. Por qué, no sé. Pero lo hice.

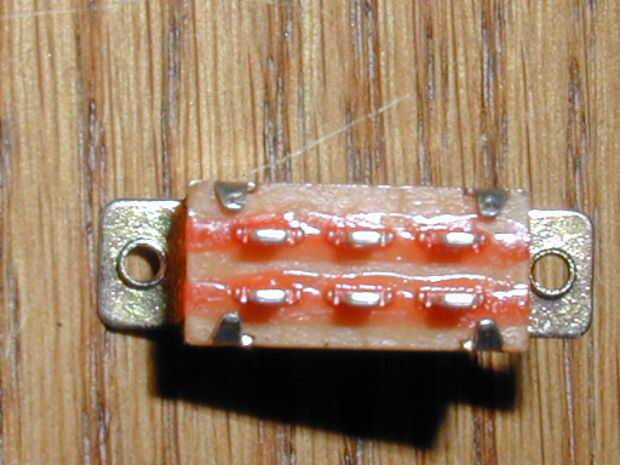

Necesita un interruptor DPST, que es bipolar, tiro simple. En inglés, significa que sólo hay 2 posiciones (izquierdas o derecha), pero es dos conmutadores en uno. Se puede ver uno en el cuadro 7.

CABLEADO DEL INTERRUPTOR DPST

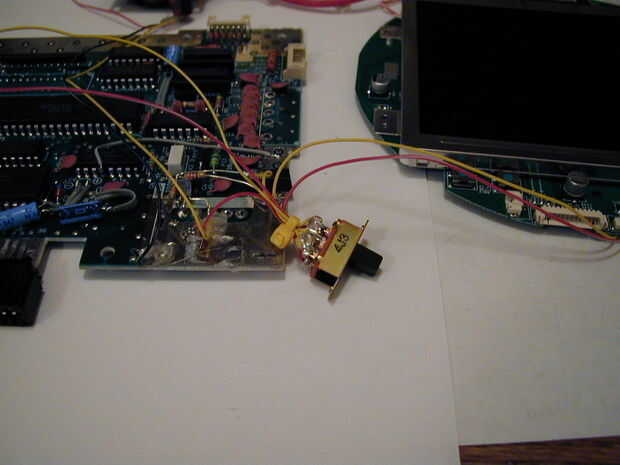

Para utilizar este conmutador, primero soldar el audio OUT cable desde el NES a uno de los pernos de mediados. Soldar el cable de la NES con el otro medio conector de salida de vídeo. Es importante que ese derecho. Ahora, en el lado del audio, hay dos contactos más, dos a cada lado. Suelde el cable audio de la pantalla (el audio de alambre) a una de las clavijas exteriores. Ahora toma el cable de audio de la A / V hacia fuera puerto y soldadura al otro perno externo. Lo que tenemos aquí es una instalación que toma el audio de la NES (pin central) y cambia el eje exterior izquierdo o una. En este caso, una de ellas es la pantalla de PSone y el otro es el A / V out.
Ahora tienes que hacer lo mismo para el video, pero usted debe Asegúrese de que usted alambre de la soldadura el PSone pantalla video para el mismo lado como el cable de audio de pantalla de PSone. Lo mismo va para el A / V out. De lo contrario, vas a tener a una pantalla de vídeo y audio a la otra o viceversa.

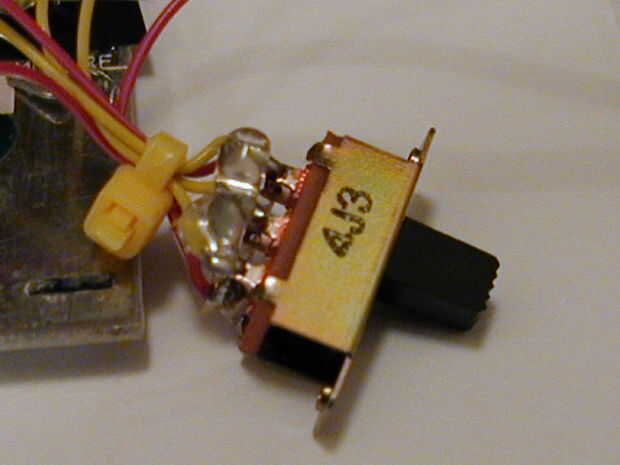

Asegúrese de que usted hace todos los cables relativamente largos. No hacer esto, e hizo las cosas un poco más difícil, así que no seas codicioso con el cableado. Cuando terminé de soldadura, he añadido algunos pegamento caliente y un zip empatan por lo que los cables no salen de ser doblado demasiado.

Que es para el puerto de carga y el A / V jack. Está acercando ahora! Todo lo que queda por hacer es argumentar y montar todo! Estás tan cerca!
