Paso 25: Construir el controlador
Perfboard

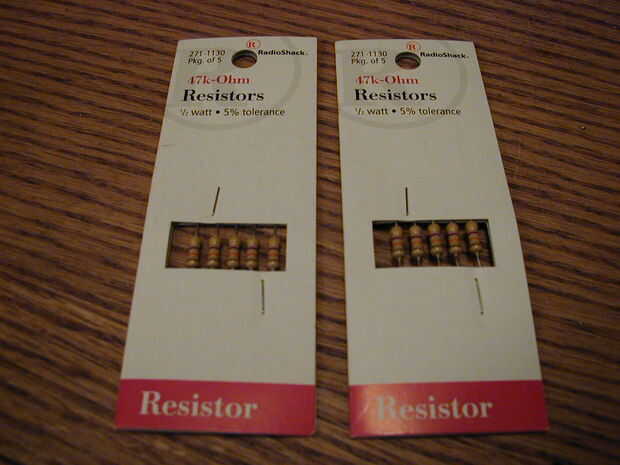

Resistencias de 8 47 k
Ocho interruptores de tacto (ver 2 º y 4 º párrafos)
4 controlador NES A / botones B
Controlador de NES D-Pad
Registro de cambio 4021
Zócalo DIP de 16 pines
Cable IDE (u otro cable adecuado)
Pistola de pegamento caliente
Soldadura de hierro
Desoldador
NES controlador Plug (caso de NES)
Tornillo pequeño
Cable del controlador de NES
CÓMO DEBE CONSTRUIR EL CONTROLADOR
Una vez que tengas todo funcionando, necesita construir el controlador de la NES. Hay dos maneras que usted podría ir con esto; construir tu propio o utilizando los tableros de regulador original. Hay pros y contras de ambos:
Construcción de su propio es divertido y te ayuda a aprender más sobre electrónica. Si construyes tu propia, es más fácil montar en el caso. El único problema es que si utiliza interruptores de tacto "clicky", entonces el controlador no se siente como la cosa real.

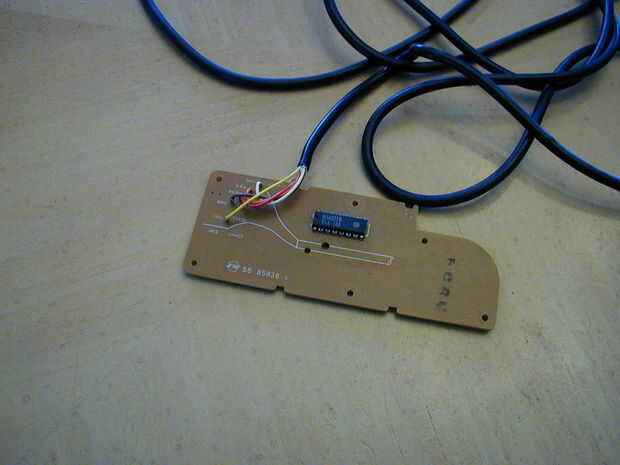

Puede utilizar la tarjeta controladora original. Esta es una gran opción porque se siente como un mando original, y es mucho más fácil de armar que la primera opción. Estos a menudo son difíciles de montar en un caso. Si usted quiere hacer esto, compruebe el siguiente paso para un poco de información.
O, puedes conocer en el medio y combinar método 1 y método 2. Facilitar su propio controlador (montar) y uso estos "fofo" tacto cambia de Mouser (se siente como el mando original). Esta es la mejor opción, en mi opinión. Lamentablemente, no encontré estos interruptores hasta después de que terminé mi portátil, así que es muy mala. La próxima vez...
Fui mi primer portátil con la opción 1. Quería ser capaz de sentir que los interruptores están realmente siendo presionados. Si usted quiere la opción 2, compruebe el siguiente paso. Para la opción uso de sólo 3, 1 pero con los interruptores blando.
CÓMO TRABAJA EL CONTROLADOR
Es bueno entender un poco cómo funciona el controlador. Si no lo creo, simplemente omitir este párrafo.
El controlador NES utiliza algo que se llama un registro de cambio. Básicamente esto tiene tu pulsar un botón y las convierte en señales. Una vez que lleguen a la NES, la NES mira ellos y figuras que se se presionan los botones, entonces por consiguiente cambia el juego. Es cómo el controlador NES tiene 8 botones y sólo utiliza 5 pines.
Usted también necesita saber que el registro de desplazamiento en el controlador NES utiliza "resistencias pull-up". Estas son resistencias que se conectan a cada una de las clavijas de datos a un voltaje pequeño, para que cada pin está en un estado "alto". Para enviar la señal, el registro tira el perno "baja".
Ahora, ¿no se alegre que usted entender? Edificio el controlador va a ser mucho más divertido ahora. :)

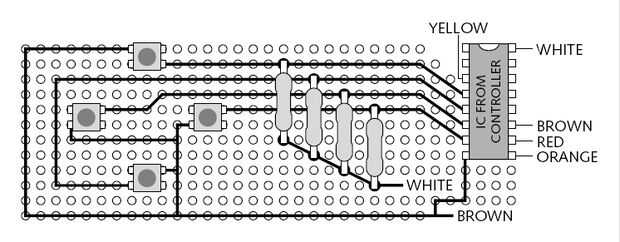

Ya que sería ridículo que me escriba a cada cable individual que necesitas para conectar, tengo que darle un esquema en su lugar. Es la segunda a la última foto en este paso. Puedo todavía te doy los pasos generales y algunos consejos, aunque:
PASOS GENERALES
Desmontar el controlador NES. Que puede hacerlo por su cuenta.
Desoldar el chip de registro 4021 cambio del controlador. Tenga cuidado de no lo sobrecalentarse!
Cortar un trozo de perfboard con alicates y un cuchillo X-acto. Anotar el perfboard muchas veces donde quieres la Junta a desarmarse. Tomar la pinza y coge justo al lado de la línea, y doblar perfboard para ajustar apagado.

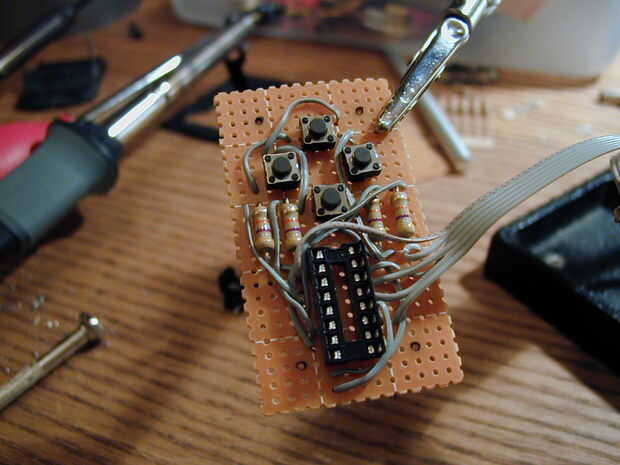

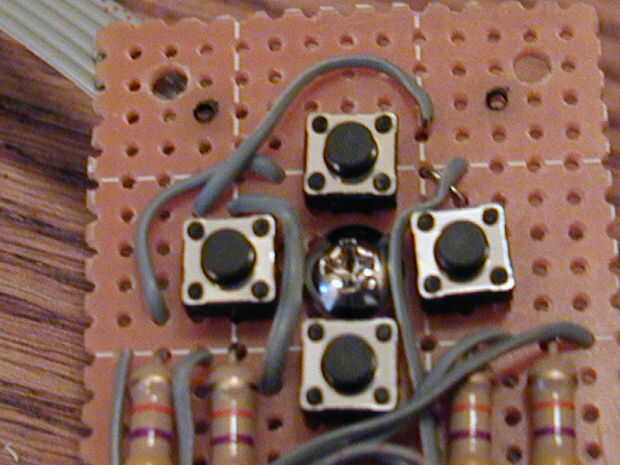

Coloque todas las piezas en el perfboard y encontrar una configuración que es funcional. Trate de hacer que las resistencias están cerca de los interruptores de tacto, algo no pudo hacerlo en la mitad de la d-pad.

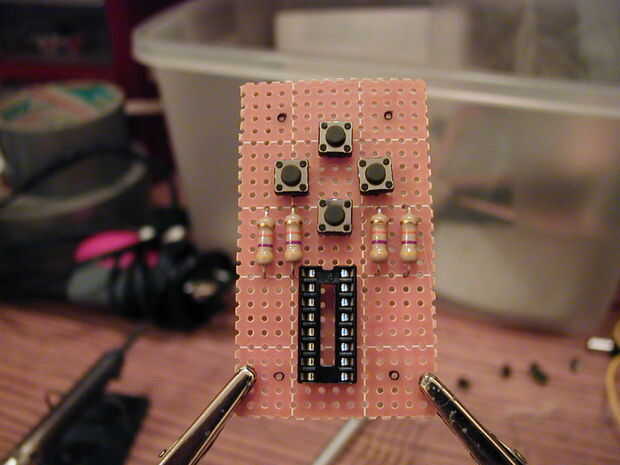

La soldadura de todas sus piezas. Asegúrese de que utiliza el conector de 8 pines DIP. Directamente no soldar el chip en, o corre el riesgo de quemar hacia fuera.
Empezar a construir el circuito que se muestra en el esquema. Un lado del interruptor del tacto esté conectado a tierra, al otro lado está conectado al pin correcto en el 4021. Cada una de las líneas tiene un resistor conectado a él, el otro extremo va a + 5v.
PRUEBA EL CONTROLADOR
Una vez que el d-pad la mitad hecho, quizá quieras probarlo. El rojo, naranja, amarillo, blanco y marrón se refieren a los colores de cable del controlador NES. Sólo tira y soldar los cables a los puntos correctos, como se muestra en el esquema. Una cosa importante a destacar es que deben conectar los pines con marrón en el esquema. No se puede conectar sólo uno, o no funcionará. Confía en mí, cometí ese error. Fue muy frustrante descubrir porqué no funciona mi controlador.

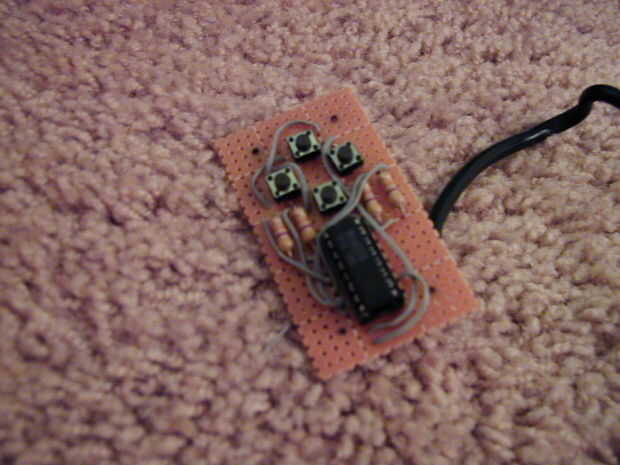

Pop en el chip, asegurándose de que quede la forma correcta. Para mí, fue la ranura hacia los interruptores de tacto. Conectarlo a su sistema NES y probarlo. Una vez que usted confirme que funciona, continuar y construir el A / B y Start/Select tabla.
CONSTRUIR LA OTRA MITAD

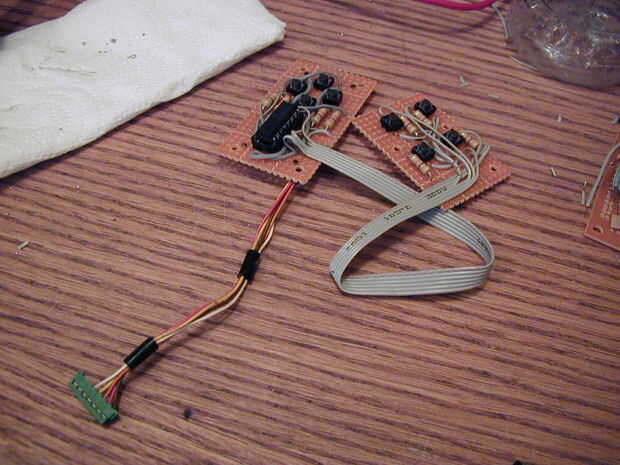

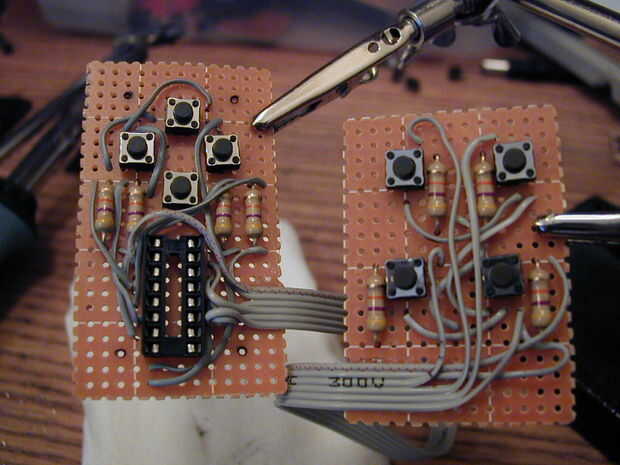

Utilice el mismo procedimiento para la A y B Inicio/seleccionar botones con otro pedazo de perfboard. Conecte las dos juntas con un pedazo de perfboard. Otra vez, un lado de los tactos debe ir a la tierra, y el otro lado debe ir con los pernos de la 4021, cada uno con una resistencia de pull-up. La última foto muestra el pinout de la 4021 y dónde conectar los cables del botón.
CONECTAR LA CLAVIJA DEL

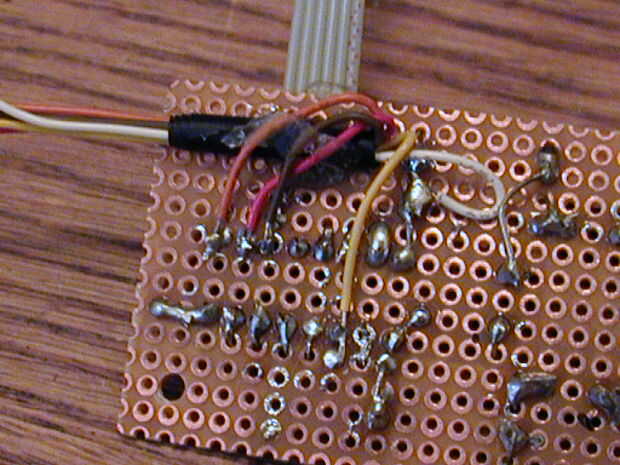

Una vez que termine el controlador, tome uno de los conjuntos de cables que conecta los puertos de controlador dentro de la NES y cortar desde el puerto del conectador. Soldadura al controlador. Otra vez, los colores coinciden con los que se muestra en el esquema. Ahora termine el controlador!
