¿Cómo hacer un sistema de juego portátil (16 / 39 paso)

Paso 16: Deshabilitar el Chip de bloqueo

Este es un paso opcional, se puede omitir si usted tiene gusto.

Lo que usted necesita:
Soldadura de hierro
Destornillador pequeño
Pedazo de alambre

El chip de bloqueo en la NES era para impedir que se ejecute en la consola de juegos pirateados. También es la razón por la que obtienes la pantalla parpadea. Si chip de bloqueo de la consola y chip de bloqueo del cartucho no comunican, no jugar el juego. La mitad del tiempo, no es debido a contactos sucios. Los juegos funcionaría bien si no fuera por los chips de bloqueo. Lo desactivación de significa una tasa de éxito mucho mayor.

TIRA DE PIN 4

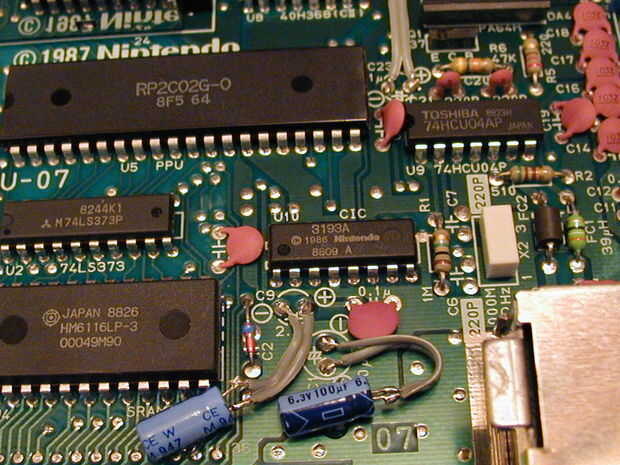

Para deshabilitar el chip de bloqueo en el NES, en primer lugar localizar el chip real. Está cerca de donde habían suelda el video amplificador, y está etiquetado 3193A.

Necesita levantar el pin 4 del chip de bloqueo. Sacar el chip todo no funciona, porque está conectado a la línea de reset, y la consola no funciona sin él. En cambio, encontrar el pin 4 del chip. La primera imagen muestra el pin 4. Poner el destornillador bajo el pin al tipo de saque del agujero. Al mismo tiempo, calentar el plomo desde el otro lado de la junta con el soldador. Saque el perno así que no está conectado a la placa.

EL PASADOR DE PUESTA A TIERRA
Usted podría hacerse ahí. El chip de bloqueo se desactiva ahora, pero todavía es una buena idea para conectar la clavija a tierra. Tomar el trozo de alambre y la soldadura de un extremo a la clavija que ha levantado y el otro extremo a la franja de tierra plata recorriendo todo el tablero.

Todos los juegos ahora deben funcionar muy bien. La Junta de la NES está ahora completa. A continuación construir la fuente de alimentación para él y probarlo!
