¿Cómo hacer un sistema de juego portátil (15 / 39 paso)

Paso 15: Añadir el Video amplificador

What you need:
Transistor de amplificación 2N4401
33 ohm Resistor (naranja-naranja-negro-oro)
220 Ohmios resistencia (rojo-marrón-rojo-dorado)
Soldadura de hierro

La caja de RF más que dio vuelta el compuesto a RF. También amplifica la señal de vídeo. Cuando nos sacaron, la señal de vídeo se convirtió en débil. Tenemos que construir un pequeño amplificador de video para aumentar la señal.

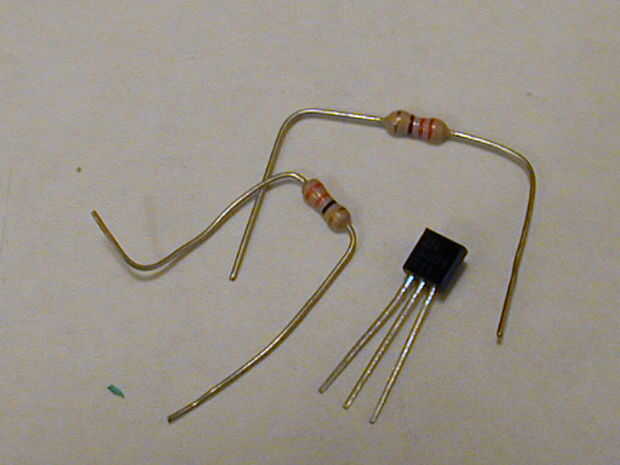

La segunda foto lo explica todo.

EL AMPLIFICADOR DE SOLDADURA JUNTOS

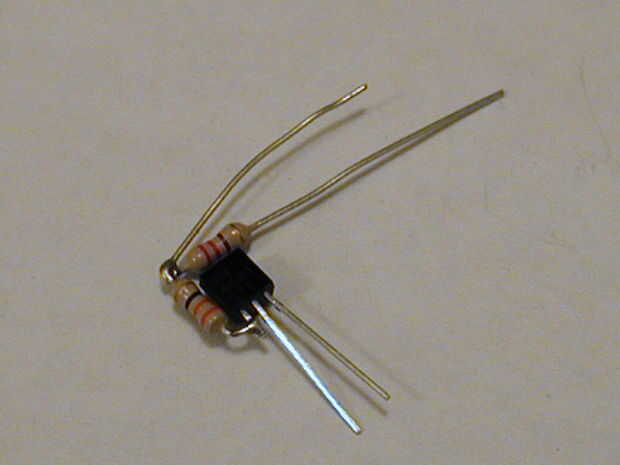

Soldar un extremo de la resistencia de 33 ohmios para el emisor del transistor.

La soldadura de la resistencia de 220 ohmios en el otro extremo de la resistencia de 33 ohmios. Ese punto es tu video. Conectaremos a la pantalla más adelante.

EL AMPLIFICADOR A LA NES DE SOLDADURA

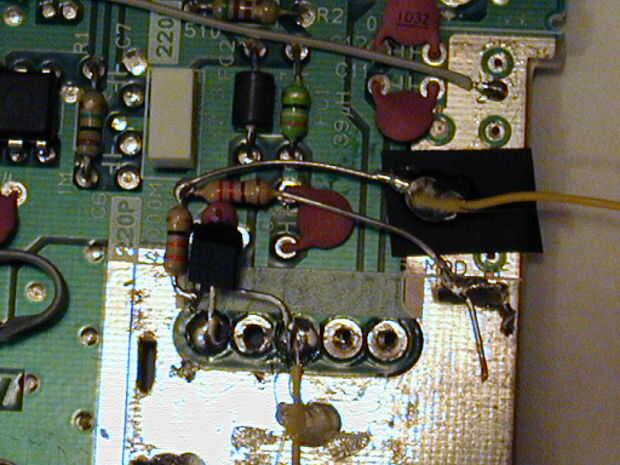

El amplificador está acabado. Clip los cables en el transistor, luego de la soldadura de la base del transistor a la débil señal de video y el colector a 5v.

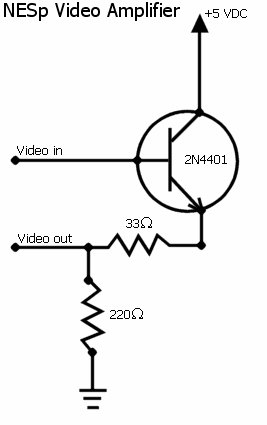

Todo esto puede sonar un poco confuso, pero cuadros 2 y 3 explican todo. Cuadro 4 tiene el esquema, si lo prefiere.

Había soldado los cables de resistencia muy cerca del transistor, pero no puede hacerlo. Si usted calienta el transistor para arriba demasiado, entonces no funcionará más. No dude en hacer el circuito en un pequeño trozo de perfboard.
