Paso 30: Conseguir el plástico y la creación de ojales
Una Dremel con una broca de corte de plástico
Cinta (cinta de pato funciona muy bien)
Piezas de acrílico para su caso (ver siguiente párrafo)
Un buen conjunto de archivos. Conseguir una plaza, demasiado, las son ideales para los ángulos de la derecha en el D-Pad Cruz.
OBTENER EL PLÁSTICO
Para hacer este tipo de casos, primero debe medir todas sus piezas para encontrar la anchura y la altura de ellos. Entonces, todos los apilar encuentre y la profundidad. Entonces puede tener una empresa de plásticos locales, cortar las piezas para usted. Para mí, el ancho de los paneles delanteros y traseros fue 8.5 "x 6", los paneles superior e inferior fueron 8.5 "x 2", y los paneles izquierdos y derecho eran 5 3/4 "x 2". Que da un portátil con las dimensiones aproximadas de 8.5 "x 6" x2.5 ". Podría haber sido más fino, pero la empresa de plásticos sólo corta a 2" porque tenían"miedos de cortar sus dedos". ¡ Oh bien. 2" sigue siendo muy cómodo. Una nota sobre el plástico. He encontrado que 1/8" era lo mejor. 1/16" era demasiado delgado y débil y 1/4" era demasiado grueso para trabajar con. Para los que no está usando el sistema inglés (es decir, los afortunados), acrílico de 3mm es un buen espesor.
Usted podría también plástico de pedido en línea y córtelo usted mismo. Aquí es un buen sitio web que vende estireno (un nombre de fantasia para el acrílico que es un nombre de fantasia para el plástico. No se siente educada ahora?).

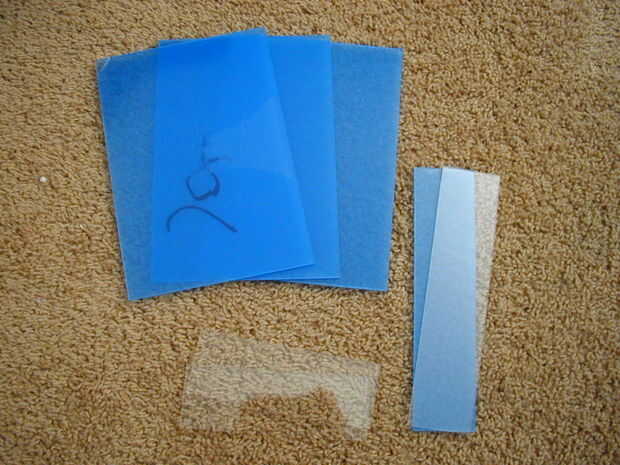

Volver a la pista. La primera foto muestra las piezas muestran con orgullo en la alfombra de mi dormitorio. La razón por la que están azul es porque llegaron con una hoja protectora sobre ellos para no rayarse. Como se puede ver, yo ya los llevó fuera de la izquierda y derecha paneles y de los paneles superior e inferior. :)
HACER EL AGUJERO DEL D-PAD
Por lo que tiene el plástico, pero ahora ¿qué? Aquí viene la parte de miedo - hacer el agujero del D-Pad. Usted puede haber notado que tengo tres piezas frontales y traseros. Buen trabajo, Sherlock. Ordené un extra en caso de en mal estado. ;)
UTILICE LA BROCA DREMEL DERECHA!
Salir de su fiel Dremel y una broca de corte de plástico. No quería ir a comprar un poco nuevo, usé lo que vino con mi Dremel. Como se puede ver en la última foto, no salió tan bien. La próxima vez lo voy a comprar la punta adecuada.

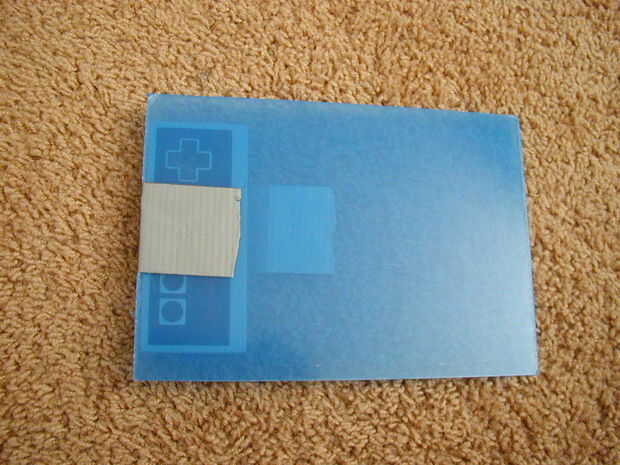

Tomar su caso de controlador NES y péguela donde desea que el D-Pad que. Vamos a utilizar el agujero original del controlador como una plantilla para nuestros. (Foto 2)
LEVANTAR EL PLÁSTICO

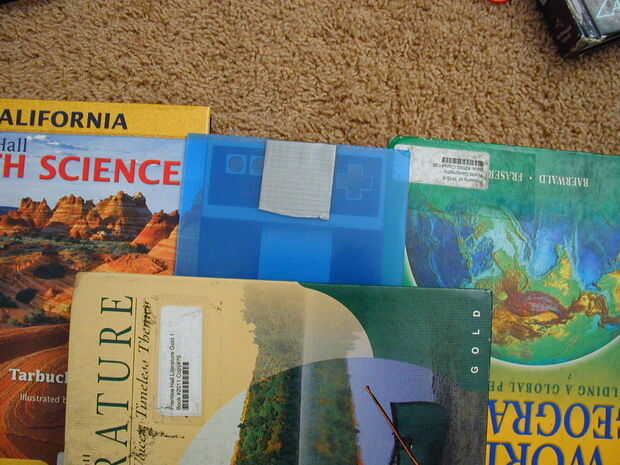

Apuntalar el plástico en algo para que cuando vayas a través de la plástica, no cortar todo lo que está por debajo del plástico. He utilizado algunos libros de texto. (Por último, un uso para aquellos!) Usé otra para sostener el plástico hacia abajo. Véase el cuadro 3.

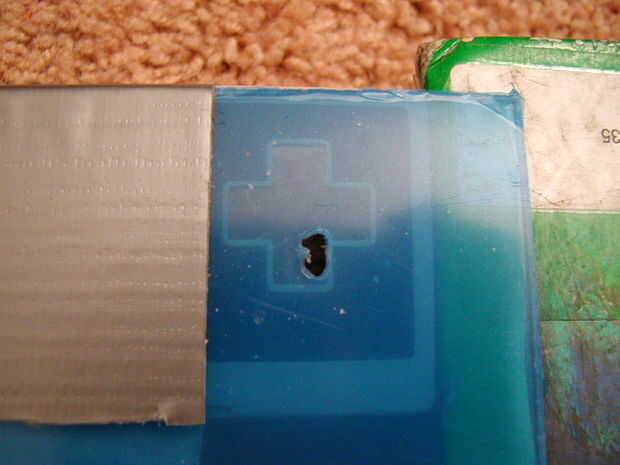

Gire el Dremel a la velocidad apropiada para la broca de corte de plástico. Lentamente bájela hasta la mitad de la plantilla y perfore todo el camino, por lo que crear un "agujero de inicio". Ayuda si usted inserte la broca en un ángulo.
CORTE ALREDEDOR DE LA PLANTILLA

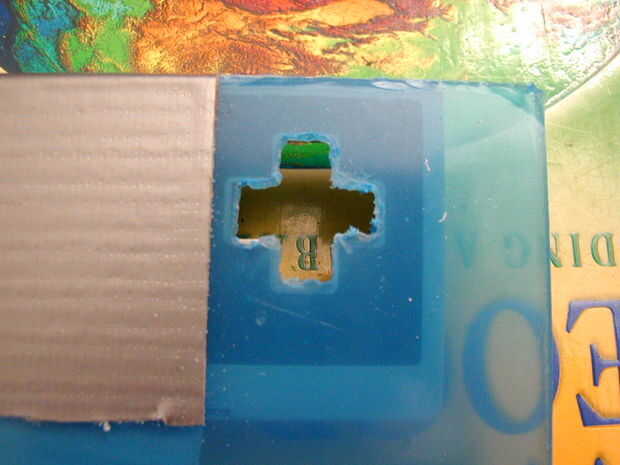

Cuidadosamente empiece a cortar alrededor del interior de la plantilla del D-Pad. No va hasta el borde, va solo en su interior. Se presentarla hacia abajo más tarde.
DE ARCHIVO QUE
Continuar hasta obtener todo el camino alrededor de la plantilla y cortar la forma áspera. Ahora, toma el archivo y pulir las asperezas. Hacer el acrílico a ras con la plantilla. Trate de conseguir el tamaño exacto de la misma.
PROBAR EL AJUSTE

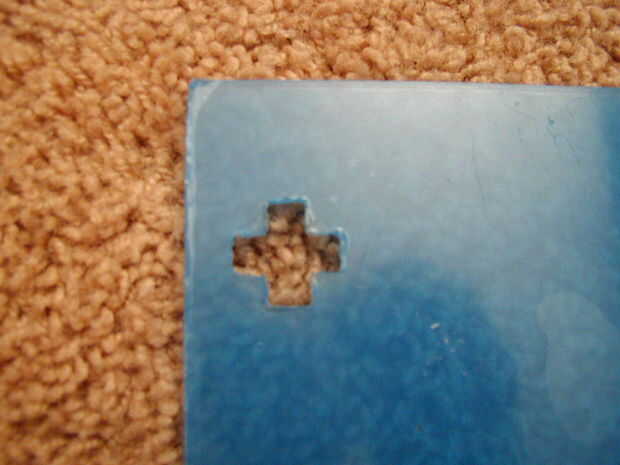

Una vez que estés satisfecho con el agujero, sacar su plantilla y prueba el ajuste del D-Pad Cruz. Si cabe, genial! Si no va en, tener otra oportunidad con el archivo. Si es demasiado flojo, puede que tenga que volver a hacerlo en el pedazo extra de acrílico. Una vez que el D-Pad se adapte correctamente, usted debe recortar la A / botones B y Start/Select.
HACER LOS OJALES
Para cortar los agujeros para los botones de otros, usted debe tomar la tarjeta controladora antes de construir y mantener en su lugar bajo el acrílico. Al igual que el D-Pad, ponlo donde quieras con los botones para ser.
Un rotulador y el centro de los interruptores de tacto. Tomar una broca sólo apenas más grande que su B botones y taladrar los agujeros. No tengo una foto de esto, lo siento.
No tengo una bastante grande broca, así que tuve que improvisar. Taladré un agujero con la broca más grande tenía, entonces utiliza la piedra de moler de óxido de aluminio que viene con mi Dremel (el bit naranja circular que solía difundir mis LEDs) y perfore los orificios con los. Lamentablemente, yo no fue lo suficientemente cuidadoso y hago algunos errores cosméticos, como algunos arañazos en el caso. No gran cosa, pero hay que tener cuidado de ese tipo de cosas.
