Paso 7: Colocación de componentes

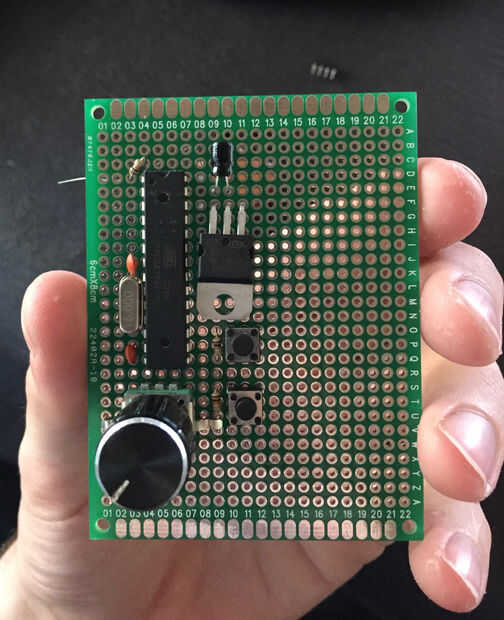

Después de la creación de un prototipo mi diseño con mi Arduino Uno y un protoboard, arreglé cada parte en un proto board. También decidí usar un chip ATMega328 desnudo debido a su facilidad de uso de prototipos en mi Uno e integrar en mi circuito final. Ya que es el chip que ejecuta mi Arduino, poniendo en mi circuito final es tan fácil como hacer estallar el chip a soldar las conexiones en su lugar, agregar un oscilador de cristal de 16Mhz y capacitores de 22pF y agregando un resistor de pull-up para detener el reset de activación.
Desde el principio, quería que este proyecto para funcionar con una batería externa, y una batería de 9V parecía perfecta para esta tarea. Utilicé un regulador de voltaje lineal 5V para suministrar el microcontrolador y pantalla con el voltaje correcto. Nota: esto no es lo más eficiente posible de método, ya que se pierde energía en forma de calor en el regulador. Sin embargo, era lo suficientemente bueno para mí en el proyecto.
He añadido un condensador de 10uF en la salida porque el regulador lo necesita por motivos de estabilidad y un 0.1uF desemparejamiento del condensador, aunque el segundo de ellos puede no ser necesario.
Finalmente, soldar todo en su lugar y probar mis conexiones antes de conectar una batería.
