Cómo hacer un rodillo de dados electrónicos (5 / 10 paso)

Paso 5: Creación de un prototipo en un protoboard

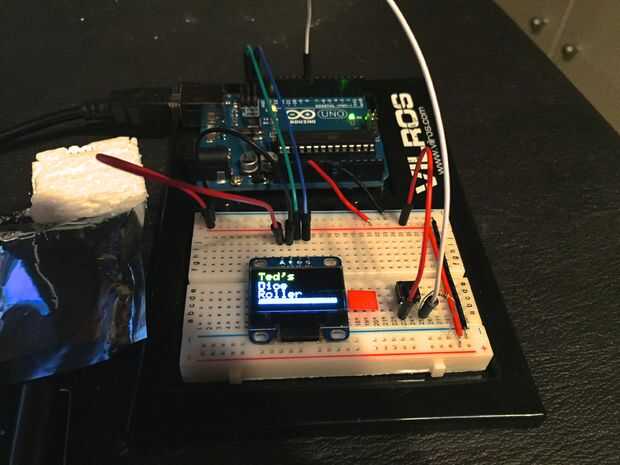

Nota: esta imagen no muestra mi instalación completa durante la prueba, justo cuando estaba probando la pantalla y solo pulsador sólo. Esto es realmente una buena manera de hacer las cosas al iniciar un proyecto desde cero. Asegúrese de que puede utilizar un encoder rotatorio, botones y una pantalla en su propia por cuenta propia. En ese momento usted puede Agregar todos juntos en el código cuando estás seguro que cada parte en sus propios trabajos.

Diseño es un paso muy importante. La mayoría de los errores (por lo menos que hago) se elaboran en este momento en el proyecto. Con un protoboard, puede fácilmente hacer las conexiones eléctricas y conectar todos los componentes de forma organizada y probar que todo funciona como se esperaba. Conecté mi codificador rotatorio, pantalla y botones a mi Arduino Uno.
