Paso 9: Montaje del caso
En lugar de utilizar una cubierta genérica caja negra, que quería hacer mi propio caso único. También me ha gustado la idea de lo que es de metal y por suerte tuve algunos desechos colocación alrededor de desarmar una vieja máquina de fax.
La chatarra que utilizan puede verse en la parte inferior derecha de la imagen (el rectángulo largo gris con ranuras de corte) a la forma del metal para el caso, usando calibradores para medir mi electrónica y hecho una imagen de CAD 2d de la pantalla, perilla y diseño de botón en SolidWorks para ayudar en la corte en los puntos. A continuación, esta impresa en un pedazo de papel a escala 1:1, cortar el papel a la forma y grabó mi imagen en la hoja de metal. Después de usar un marcador para transferir las formas de recorte sobre, tenía una plantilla para cortar los agujeros para el caso de que se colocaron en los puntos exactos.
Luego usé una dremel con un accesorio de la rueda de corte para hacer el agujero para el botones y la pantalla, y una broca grande para hacer el círculo de la perilla. Si tuviera que repetir este paso, habría taladró mis ojales así, ya que es muy difícil hacer agujeros cuadrados del tamaño que necesitaba, y terminé usando LEDs redondeos para llegar a los botones de todos modos. Bueno, ahora sé cómo hacerlo mejor la próxima vez. ¯\_(ツ)_/¯
Después de corte los agujeros de la placa frontal de la caja, me corte un pedazo para la parte de atrás y utiliza mi dremel con un accesorio diferente para arena, el metal y cambiar el final de un aspecto mate a un aspecto metal cepillado competitores.
A continuación necesarias para llegar a los botones y necesita algún tipo de espaciador para parar todo el asunto de exprimir juntos demasiado y las conexiones eléctricas de cortocircuito. Hice los espaciadores de tubos de aluminio bastante pequeña (1/8 en creo) y caliente pegado en lugar.
Terminé usando LEDs rojo y amarillo no como una fuente de luz, pero llegar a los botones momentáneos soldadas a la placa. Estas realmente funcionaron sorprendentemente bien, después de algunas modificaciones. Primero cortó sus cables y añadido un anillo fino de pegamento caliente alrededor de su base como una forma de impedir que los LEDs de fuera de la caja cuando estaba completamente armado. Una cosa que realmente podría haber hecho es hacer que los botones se iluminan cuando se presiona, pero en este momento en el proyecto sólo quería tener un proyecto terminado. Tal vez voy a hacer algunos botones de luz fría en lo que hacen.

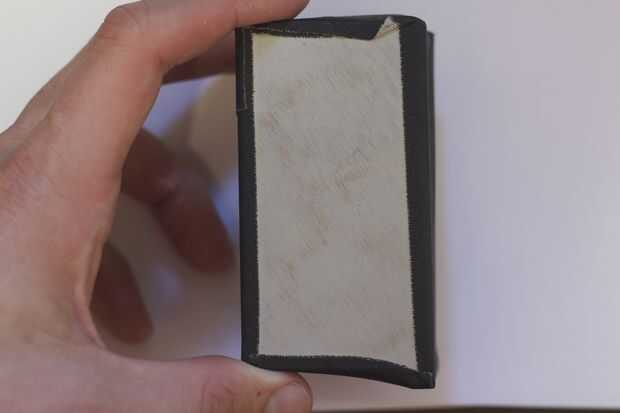

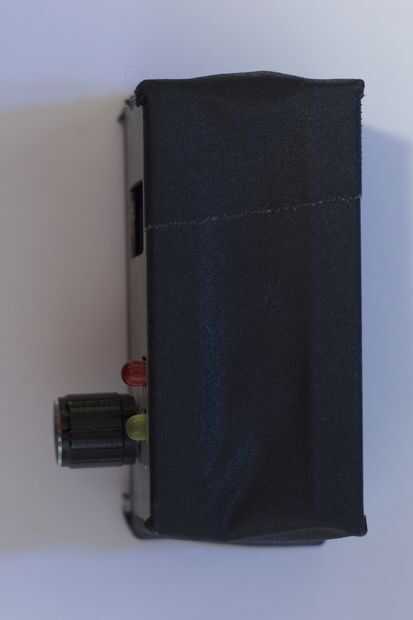

Este no es el caso más agreste, pero debe hacer para mis propósitos. Espaciados en la parte trasera lo suficiente como para fácilmente forma un 9V batería caliente había pegado el interruptor en la parte delantera de la caja y había cerrado all up with cinta de gaffer negro.
