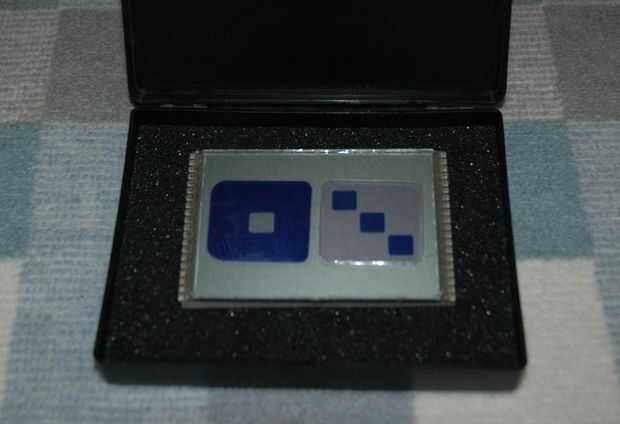

Utilizan una pantalla LCD de matriz de puntos de carácter individual, la pantalla es de 75 x 50 mm (3 "x 2" para los lectores no europeos) y tiene 5 de 7 píxeles.

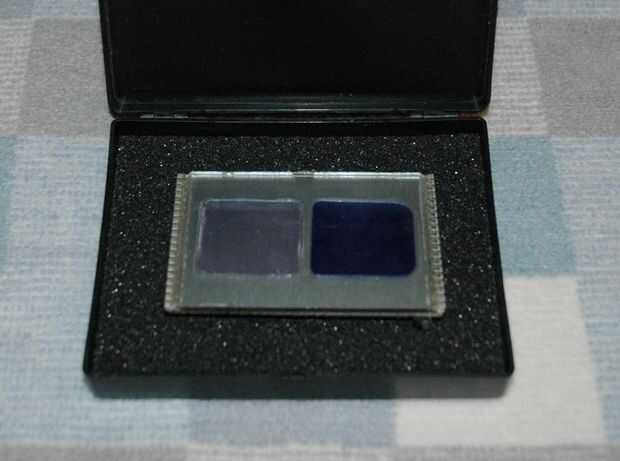

Para hacer los dos dados independientes y diferentes colores peló la película polarizantes de la parte delantera de la pantalla, cortar dos cuadrados y reatada con claro pegajoso detrás plástico para sujetar en su lugar. (Para hacer el dado negro I gira {o al revés - no recuerdo} la pieza de polarización de la lente)

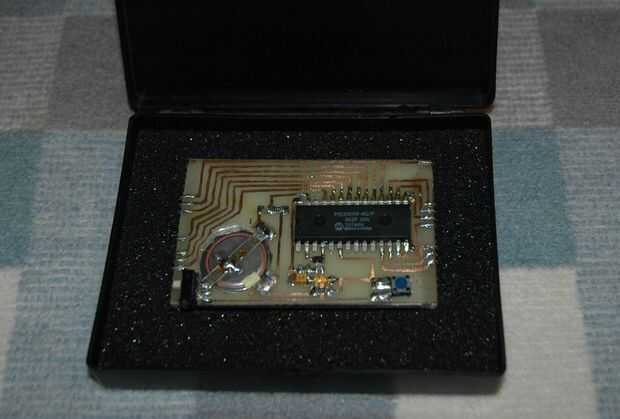

Utiliza un chip PIC para conducir directamente la pantalla. La viruta PIC es alimentada con 3V por una célula de la moneda de litio (aún la batería original de hace 15 años!)
El pin común de la pantalla LCD se conduce con una onda cuadrada del ciclo de deber del 50% de una PIC puerto línea y cada píxel es conducido por otra onda cuadrada - ya sea en fase dar 0V a través de los píxeles, o 90 grados fuera de fase para dar la 6V p p 50% duty ciclo onda cuadrada necesaria para manejar la pantalla LCD.
El ciclo de deber del 50% es importante al parecer para evitar dañar la pantalla
El interruptor táctil en la parte posterior se coloca orgulloso del resto de los circuitos permitiendo una prensa en la esquina de la pantalla para tirar los dados (o encender y apagar usando una pulsación larga)
