Como Cortar Material Para Un Circuito Impreso (PCB) (3 / 5 paso)

Paso 3: Cortar la lámina

Nota: este proceso es peligroso por la posibilidad de resbale la cuchilla. Mantengan siempre las manos alejadas de la cuchilla. Es recomendable usar guantes anti corte, de cuero o de kevlar en esta etapa.

Usando una orilla recta y estable, guiamos la cuchilla para hacer el corte. La cuchilla hay moverla lentamente y con presión sobre el material. Es muy importante ir lento: si la cuchilla se nos desvía y vamos lentamente, el daño será mínimo. Pero si vamos rápido, podemos dañar una gran parte de la superficie del PCB.

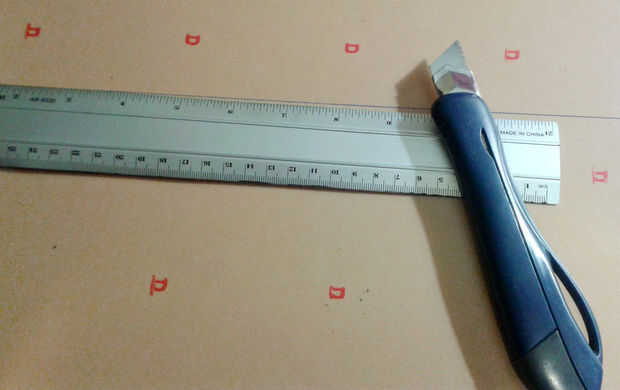

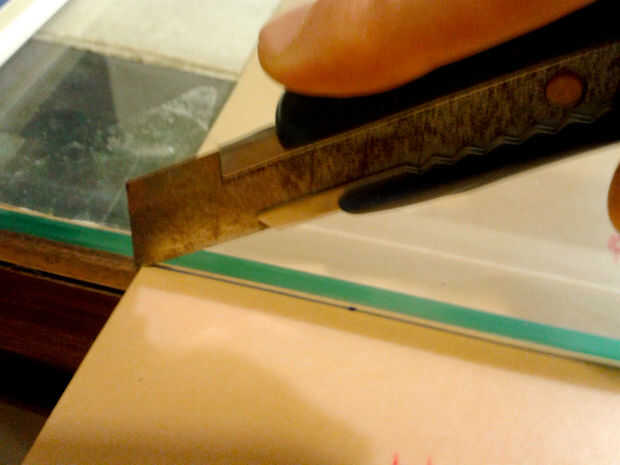

No recomiendo usar una regla de madera o plástico como guía, sino una regla de metal, o la orilla es de un sobremesa de vidrio. Cuando se corta con este tipo de cuchilla y una guía de madera o plástico, la cuchilla va comiéndose y cortando la guía, y rápidamente se pierde la línea y la estabilidad.

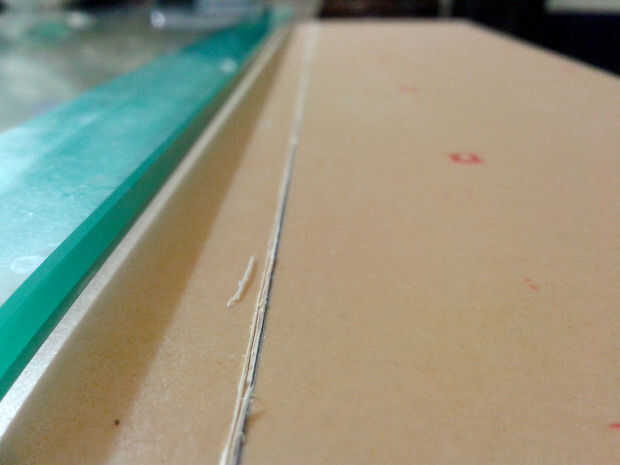

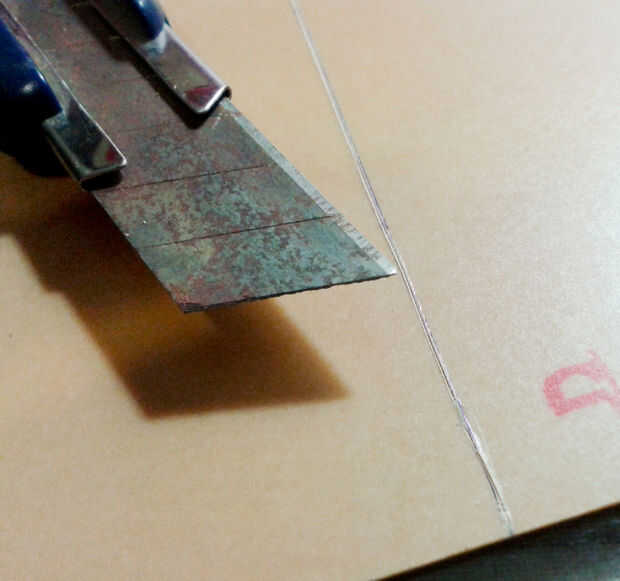

No hace falta atravesar el PCB! Lo quieren lograr es una marca material de clara en el. Con el corte se tenga en primera capa de material de cada lado, es suficiente. Vean bien la fotografía: el corte no atraviesa, simplemente es un rayón profundo en el material. No olviden cortar ambos lados: el de cobre y el de fibra!

El corte se hace en varias pasadas, típicamente no se puede lograrlo con una sola. Conforme vayan penetrando el material, van a ver se vuelve más estable la cuchilla. Típicamente se ocupan unas 4 o 5 pasadas para lograr una buena marca sobre el PCB.

Si están cortando una franja muy larga también pueden subdividir el trabajo en segmentos cortos, de 10 o 15 cm. Hagan varias pasadas sobre el mismo segmento, y luego avancen. De esta forma es más fácil hacer largos cortes el pecado se desvíe la cuchilla.

Mantengan siempre los dedos y las manos alejadas de la cuchilla. Sostengan la guía de corte por detrás de la cuchilla, nunca sostengan adelante de la cuchilla. Antes de como mencioné, estas cuchillas muchas veces se desvían o resbalan, y si tienen un dedo mal puesto, pueden hacer mucho daño!

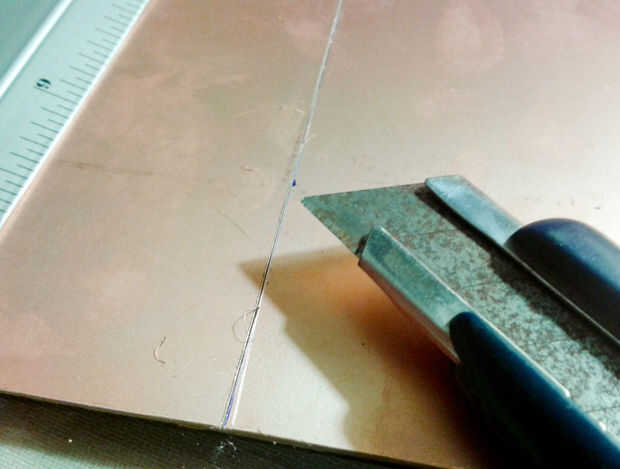

Cuando estén cortando el cobre, cuidado de Charlotte. La cuchilla resbala más fácil, y además la línea de corte queda filosa.
