Cómo construir un Extractor de humo barato (3 / 4 paso)

Paso 3: Elctronico para arriba!

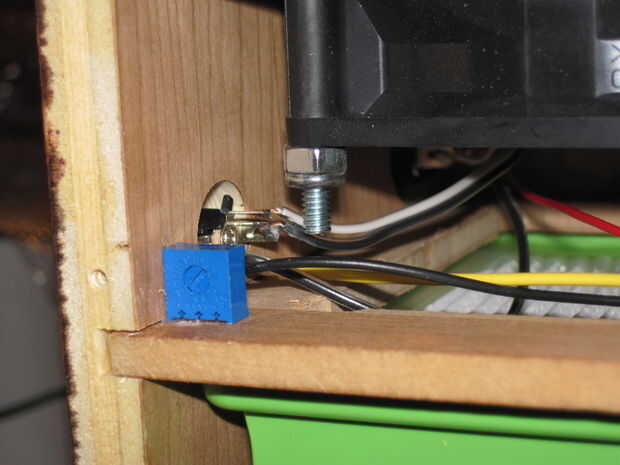

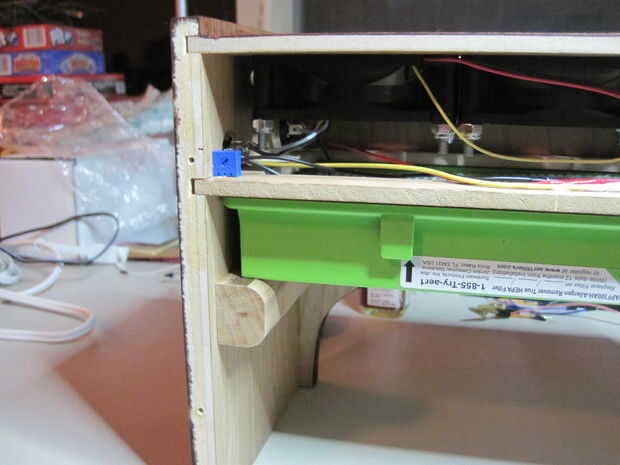

Casi hecha ahora! Todo lo que queda es al cable todo. Por fortuna, no mucho para este paso. Cortar los conectores de los ventiladores y cables de los ventiladores en paralelo, no en serie. Esto significa soldar todos los cables rojos juntos, los cables traseros juntos y los cables amarillos (si tienen sus fans) juntos. Negro y amarillo obtiene soldado al terminal de tierra de su conector PS. Rojo debe conectarse al interruptor y luego ajuste pot si está presente y luego al terminal positivo del conector PS. Prueba para asegurarse de que todo funciona antes de cualquier soldadura permanente o pega caliente! Una vez todo verificado como trabajo, puede permanentemente montar el interruptor, el conectador del PS y trim pot y todo lo de la soldadura. Pegué el ajuste pot a la esquina (Recuerde esto la hendidura un poco si dadoed y rebajada los paneles frontales y traseros como hice yo). Para mi generación, los fans realmente se necesita estar en plena potencia de todos modos, así que el bote ajuste podría han sido fácilmente omitido. Esto simplifica el cableado algunos y reduce el coste por sobre un dólar. :) Por último, he puesto el filtro de carbón activado entre los fans y el filtro HEPA. Si tuviera que hacerlo otra vez, yo agregue un estante más y poner aproximadamente 1/4" sobre el filtro HEPA, por lo que el filtro de carbón se intercala entre las dos estanterías. Por último, atornillar la parte posterior con unos tornillos pequeños y maravillarse con su creación! Oh, enchufe la fuente de alimentación y encienda demasiado. :)
