Cómo construir un Extractor de humo barato (2 / 4 paso)

Paso 2: Montar el gabinete

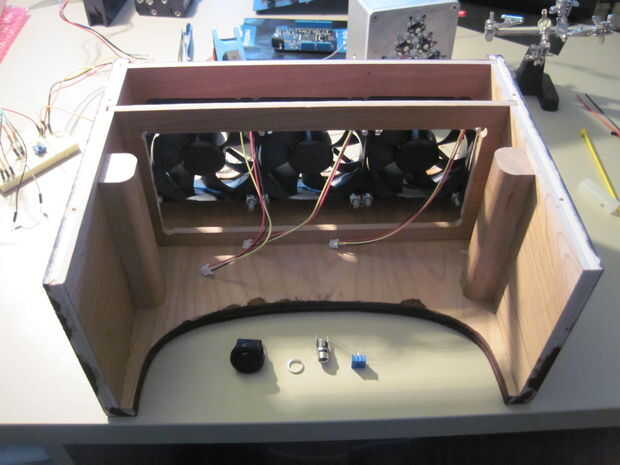

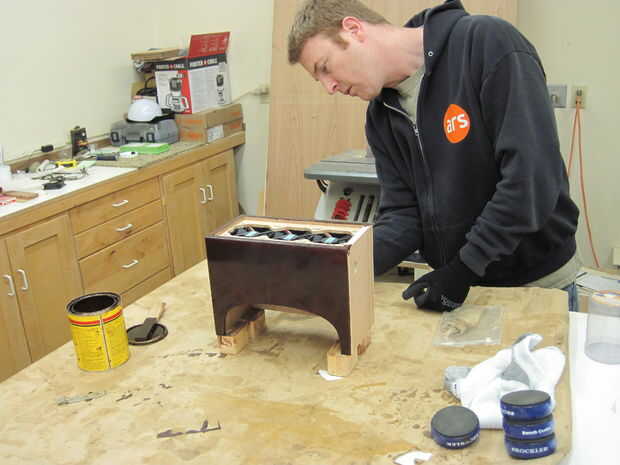

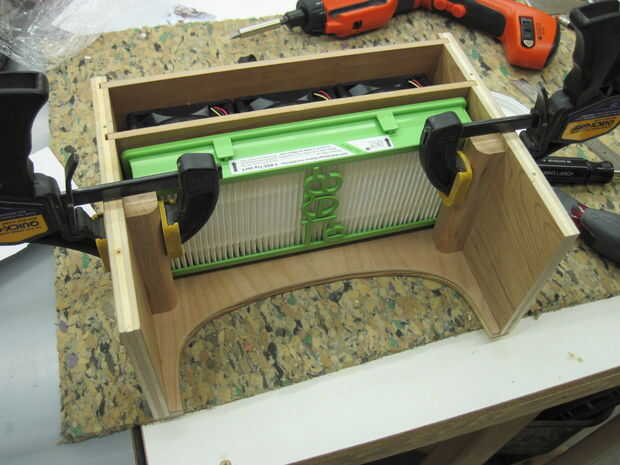

El siguiente paso es empezar a armar todo. Para este paso, primero atornillados los ventiladores a la plataforma de montaje del ventilador, ya que será un poco apretado para acceder una vez que se pegan. Después pegar la parte delantera, laterales y dos estantes juntos, sustituirla la pieza posterior (sin cola) y sujeta todo juntos por unas horas. Una vez seco el pegamento, perforé algunos orificios para tornillos para sostener en el panel posterior. A continuación retirar las mordazas y la pieza posterior y ajuste los bloques de retención del filtro con el filtro dentro del recinto. Se fijan un poco más de pegamento y sujeción (quitar el filtro antes de la cola se seque para que accidentalmente no es pegado en su lugar) y los bloques de retención del filtro. La pieza frontal y el filtro no se pegan para que el filtro puede ser fácilmente sustituido en una fecha posterior. En este momento hice un montaje de prueba rápida y luego había manchado el recinto. Después de que el recinto es seco, coloque la pantalla a la parte superior de la caja para evitar que cualquier cosa caiga en o tocando los ventiladores cuando se ejecuta. (Este es de mis fotos, pero definitivamente desea que esta para la seguridad y estética).
