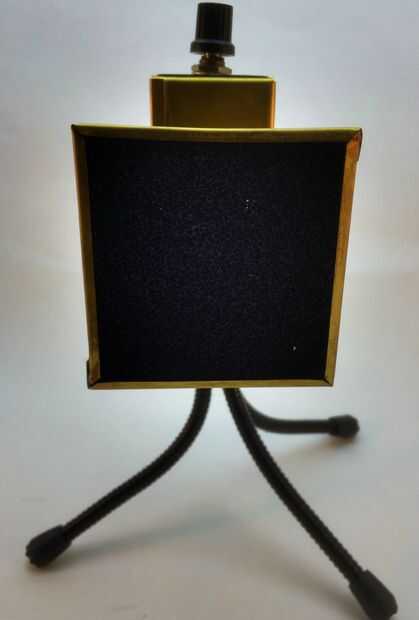

Soldadura es divertido! Respirar los vapores desagradables no es. Esta guía le mostrará cómo construir un "mini" pero potente extractor de humos soldadura. Con un ventilador doble de 32 CFM y un diseño compacto, paquetes lejos fácilmente para almacenamiento o hace una gran adición a una estación de soldadura portátil. Pequeño factor de forma y potencia del ventilador son debido a su vida anterior como un componente de enfriamiento en servidores compactos, donde "fracaso no es una opción" es el estándar.
El diseño incluye una perilla de control de ajuste de velocidad del ventilador opcional. Velocidad del ventilador se controla mediante una entrada de modulación de ancho de pulso (PWM) incorporada en el ventilador. Pulso obras de modulación de anchura de la tensión encendiendo y apagando muy rápidamente, apenas como un LED atenuación circuito, de tal modo reduciendo o aumentando la velocidad del ventilador.
Este diseño que se muestra utiliza latón pero otras opciones materiales son incluidos para satisfacer sus necesidades.

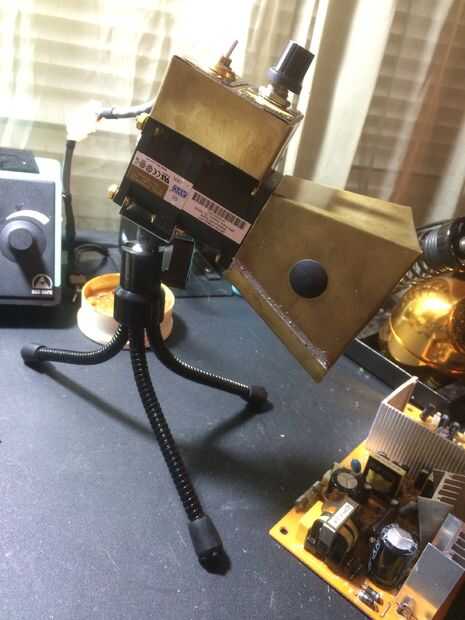

El extractor de humo mini consta de los siguientes componentes principales:
-12V doble ventilador en línea
-Cubierta ventilador con filtro de carbón activado
-Mini trípode y montaje de la base
Interruptor de encendido/apagado
Componentes opcionales:
-Placa de circuito de control PWM
-Perilla de control de velocidad fan
-Resistencias, sólo si la placa de circuito PWM tiene un deber ajustable del ciclo, en cuyo caso debe fijarse al 50%
-Vivienda para electrónica
Archivos provistos incluyen:
-Bill de materiales (BOM) para un aluminio, latón y plástico
-Esquema que detalla el cableado
-PDF carpintería metálica para la cubierta del ventilador, basan de trípode y caja electrónica
-Código de color cableado para el ventilador
-Obra de arte PDF para las etiquetas de la caja
-Los archivos vectoriales (.svg) que pueden ser editados para personalización

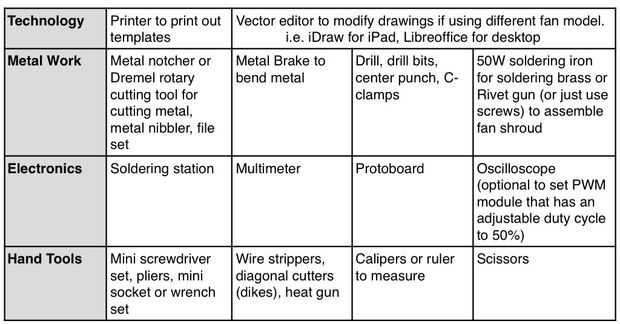

Gamas de alrededor $25-45 costo total, dependiendo del material elija trabajar con. Costo se puede reducir al omitir la opción de control de velocidad. Hay 3 materiales para elegir, son los siguientes: aluminio, latón o plástico. Hay un coste añadido de material cuando se trabaja con metales así como un mayor requisito de la herramienta. Elegir cortes de plástico abajo en costo y tiempo restante durable.
