Cómo construir un Extractor de humo barato (1 / 4 paso)

Paso 1: Construir el recinto

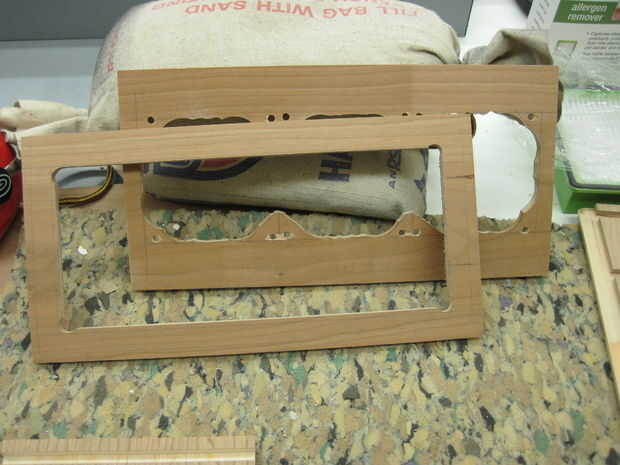

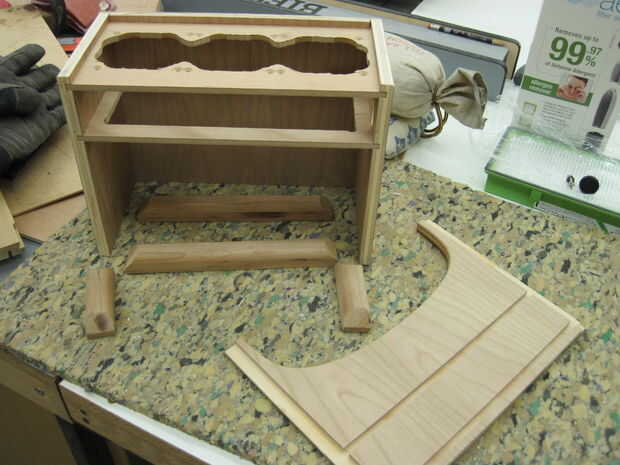

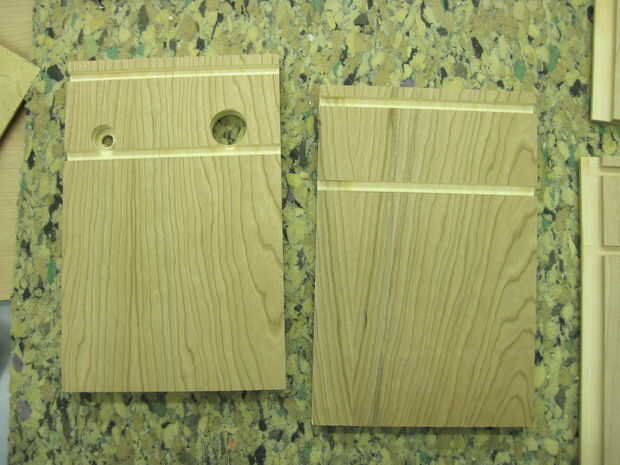

Construcción de la caja es bastante sencillo y se puede lograr una gran variedad de formas. Realidad, diseñé un acrílico envolvente para láser corte de Ponoko, pero el costo es un poco prohibitivo para mí. He utilizado algunos chatarra madera contrachapada colocación alrededor y cortar dos paneles de 5 1/4 "x 8" para los lados y dos paneles de 8 "x 11" para el frente y hacia atrás. También corté dos paneles de 5 1/4 "x 10 1/2" de 1/4" madera contrachapada para el ventilador y filtro de los estantes. Tomar uno de los grandes paneles y reducir la ingesta de aire agujero/área. Entonces simplemente dado-ed la vertical las piezas para sujetar los estantes de ventilador y filtro. El dado superior es aproximadamente 1/4" de la parte superior y 1/4" ancho para dar cabida a la plataforma del ventilador. El segundo dado debe ser aproximadamente de 2" de baja, por lo que hay espacio para los aficionados, hardware de montaje y electrónica. Luego perforé los agujeros para el conector de alimentación y el interruptor de encendido en uno de los paneles laterales. Elegir el lado para que tendría la capacidad de colocar el extractor en su cara y tienen un área más grande de la entrada de aire si es necesario. Rebajada los paneles delanteros y traseros para mantener medidas simples durante el montaje. Por último, utilicé 2 1/4" piezas de madera de los estantes de ventilador y filtro. Corte los orificios apropiados para cada uno! Finalmente cortar algunos bloques para mantener el filtro en su lugar.
