En el trabajo, a menudo necesitamos grabar algunos circuitos y para aquellos de ustedes que han probado, sabes lo importante que hacerlo en un lugar bien ventilado, si no fuera. Esa no era una opción para nosotros así Paul Strohmeier y yo decidieron construir un extractor de humos portátil barato.
Se necesita:
1 x bajo el cama recipiente con bisagras (o similar) (enlace)
ventiladores 2 x 120mm
ventiladores 2 x 92mm
1 x 20 pies 4" conducto (enlace)
4 x conector conducto a conducto metálico (enlace)
1xATX Psu (o alguna otra fuente capaz de alimentar a los fans)
Esto es sólo una lista de ejemplo, no necesita pegarse a él
###############
Poniendo todo junto:

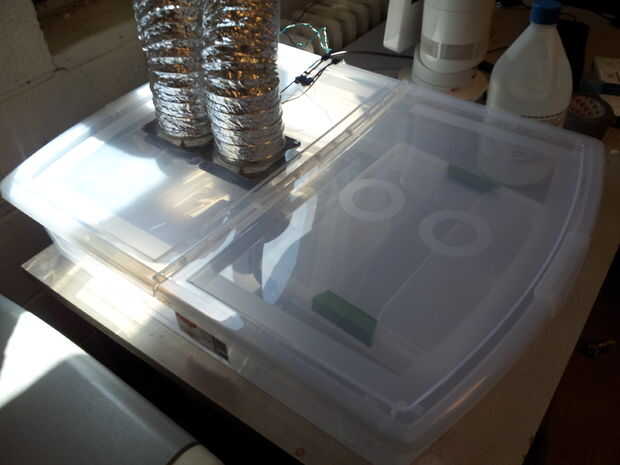

1-perfore 2 agujeros en uno de los lados de la tapa (véase aquí para dimensiones aproximadas)

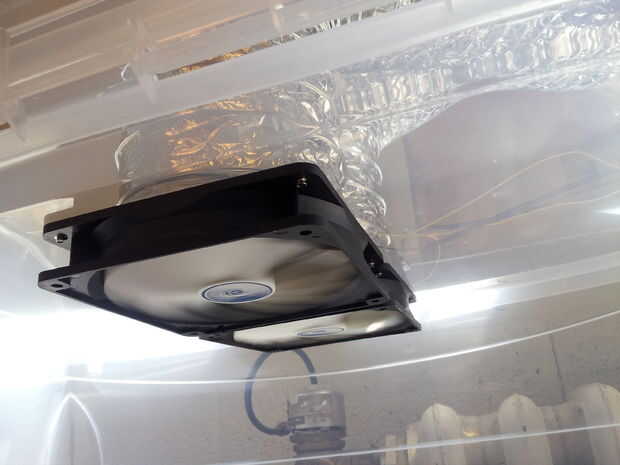

2 - Coloque los 2 ventiladores de 120mm en el interior de la bandeja (Asegúrese de que el marco quede mirando hacia arriba)
3 - pegamento x 2 conducto a conducto conector de metal alrededor de los orificios del ventilador.
4 - cortar el conducto a la mitad y coloque cada mitad en un conector de conducto de metal
5 - Repita el proceso para el final del conducto

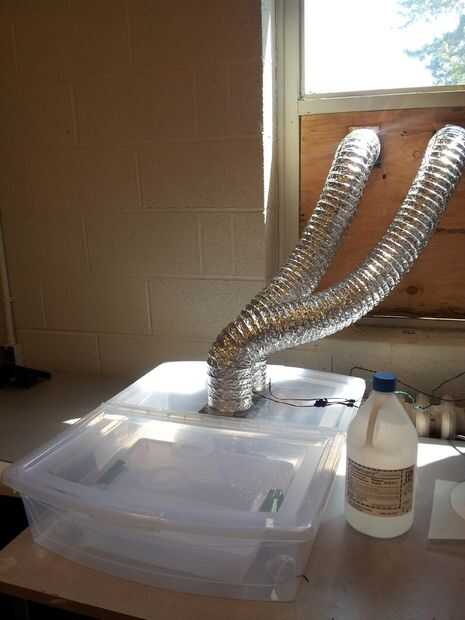

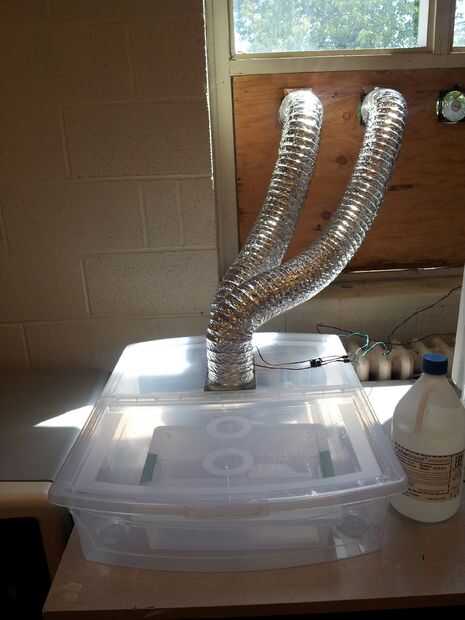

6 (alternativa) - porque había una pared previamente perforada con ventiladores de 92 mm conectamos los conductos allí así que tenemos 4 ventiladores soplando aire hacia el exterior. Puede que desee utilizar sólo lo 2 x 120mm soplar hacia fuera la ventana. Debería ser suficiente para la mayoría de las aplicaciones!

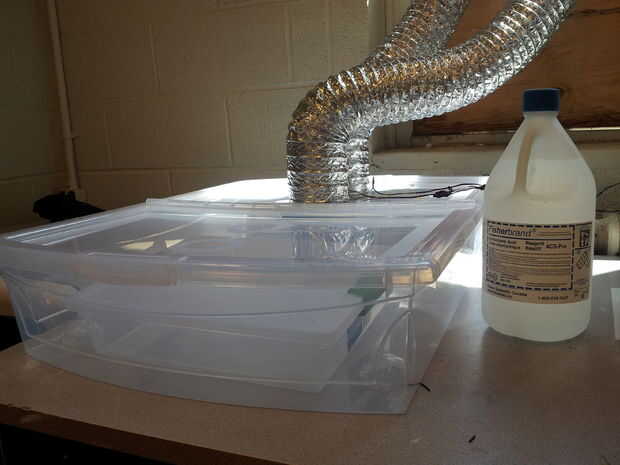

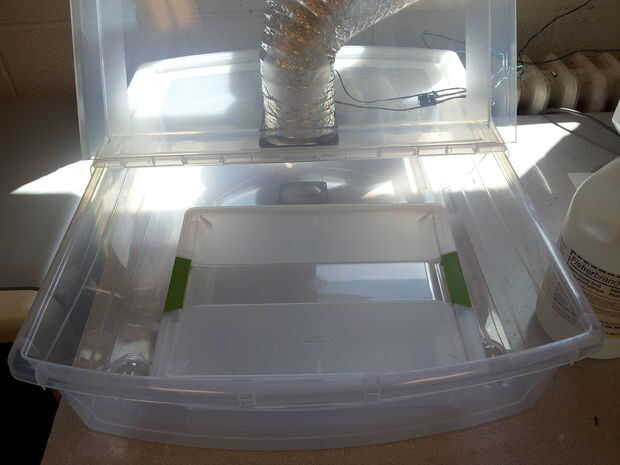

Imágenes deben ser auto explicativas.
Espero que esto ayude y divertirse de la aguafuerte
-A.
