Paso 8: Configurar el controlador de láser (FlexMod P3)...

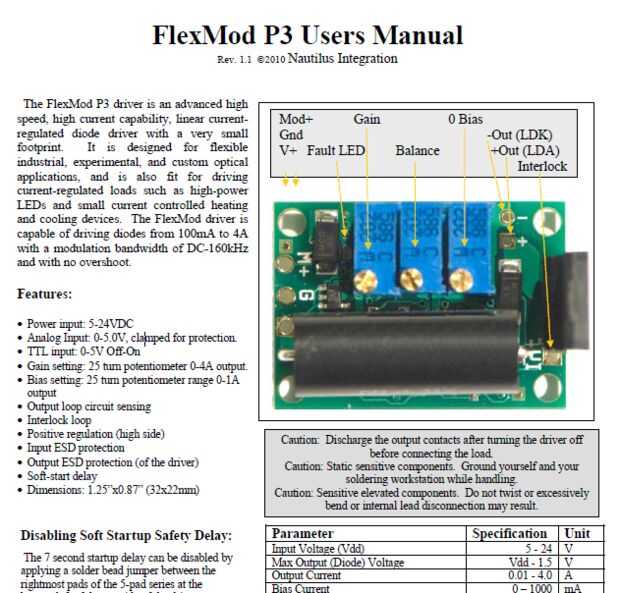

Es importante que siga la dirección que viene con el controlador FlexMod P3. La energía de entrada para el controlador debe ser aproximadamente de 6 voltios. Un poco más está bien pero mantener debajo de 8 voltios. La alimentación debe ser capaz de suministrar por lo menos 2 amperios.
El FlexMod P3 necesita ser calibrado para que un PWM 0 (o valor de la tierra) en la modulación de entrada apenas enciende el diodo láser en lo que es visible. Un valor de 255 total o 5 voltios en la modulación de entrada deben producir no más de 1,8 amperios! Comprobarlo con un polímetro usando las instrucciones suministradas con el controlador FlexMod P3!
Con el FlexMod P3 calibrado es la hora de conectar todo y poner en una caja. Usé alambre de calibre trenzado 22 de shack de radio junto con la tubería del encogimiento del calor y la buena soldadura. Recoger una caja de pequeño proyecto que cómodamente el FlexMod P3, conectores de barril 2 - uno para potencia y otro conectar el diodo laser. También debe tener otra salida para los dos cables que Irán a la Arduino/GShield.

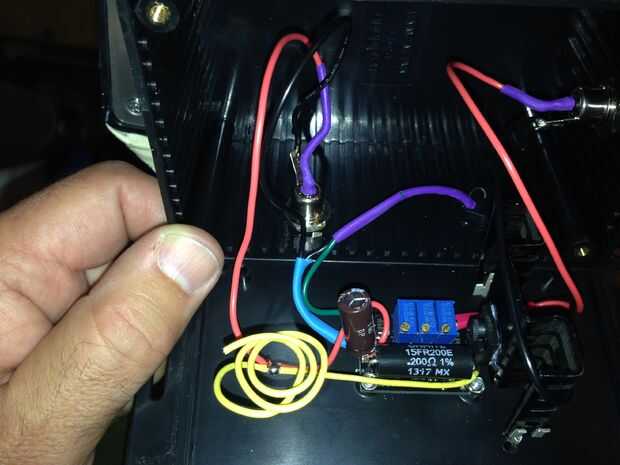

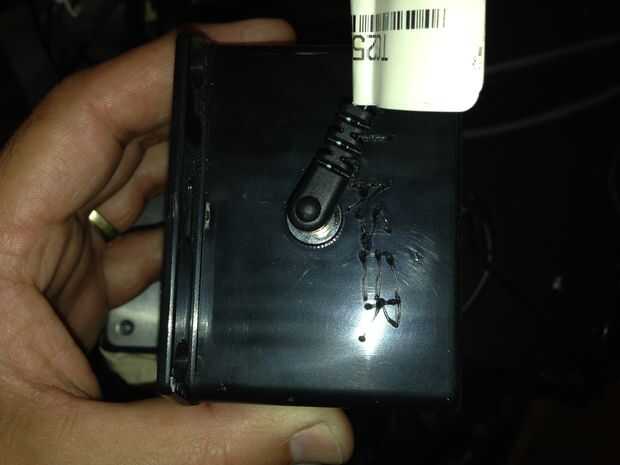

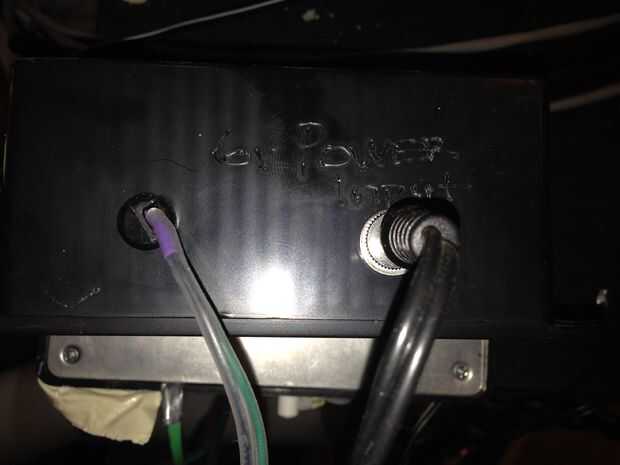

Perforar agujeros en el cuadro de proyecto para las tomas de energía y un agujero independiente para cualquier tipo de cable o conector se ejecutará a la Arduino/GShield. Sugiero poner la salida de láser en el lado opuesto de la caja de la entrada de energía. Etiquetar o marcar claramente las tomas. Podrán ver en las fotos que pereza utiliza el soldador para grabar las palabras "Poder" o "Salida del Laser" cerca de las tomas. A continuación soldar los cables a los jacks de cuidado de la polaridad. Empuje los cables en el cuadro de proyecto y tire de los conectores de barril en posición. Utilice las tuercas que vienen con las tomas de energía para garantizar a la caja. Luego suelde los cables a la FlexMod P3.

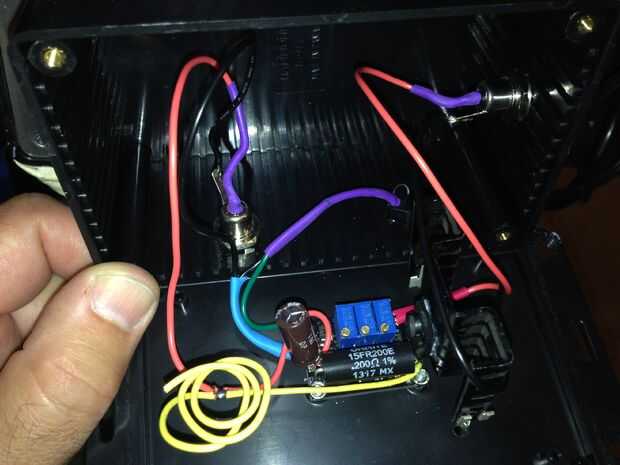

El cable positivo va a V + conexión de FlexMod P3. El cable de tierra debe ir a la conexión G(nd) en el FlexMod P3. Se necesita otra conexión de tierra a la Arduino / GShield. Empalmar el cable de tierra y me funcionó el alambre extra como sea necesario para el Arduino.
En la salida del diodo láser +-lado de la FlexMod P3 soldar los cables que conducen a la toma de salida de energía de láser. Mantener la polaridad correcta hacia el diodo láser!
Otro conjunto de cables debe dejar el cuadro. Usted puede usar otro enchufe o algún otro tipo de conector. Elegí a abrigo del encogimiento del calor los cables y los saca de un agujero en el lado de la caja. El otro extremo de estos cables puede conectarse a 2 conector de enclavamiento de posición o puede soldarse directamente a la Arduino/GShield. El cable de tierra se conecta a cualquiera de los puntos de soldadura de terreno en la GShield. El cable de señal que se suelda al conector de M(od) de la FlexMod P3 será soldado a un punto de conexión en el GShield que va al Pin 11 en el Arduino. (Ver fotos para detalles.)
Conecte un disipador de calor conveniente para el transistor en el FlexMod P3, utilizando compuesto térmico entre los dos. Coloque el disipador de calor para el cuadro de proyecto si así lo desean. Sellar todo esto en el cuadro de proyecto y coloque cerca de su Shapeoko 2.
