CNC láser para impresión de imágenes y grabado - 2 Shapeoko base (9 / 15 paso)

Paso 9: De Control de relé opcional

Aunque esta parte es opcional, también tengo otro cuadro de proyecto con un control de relé de DC que está conectado a la GShield para que el eje en (M3) y husillo apagado (M5) los comandos enviados a la GShield dé la energía del laser encendido y apagado.

Esto es opcional ya que puede simplemente encender al láser de encendido y apagado de la alimentación cuando utiliza. Nunca debe dejar el láser en sin comprobar constantemente en su trabajo de todos modos. Si, como a veces sucede, el software de envío de señales a la GShield se congela, o el pórtico se detiene y el láser permanece en, rápidamente comenzará a quemar la pieza de trabajo.

Los comandos de encendido y apagado del husillo se pueden agregar al principio y final de archivos enviados a la GShield para asegurar el laser esté activada antes de comenzar y cerrar cuando se realiza el trabajo, pero es no es un buen sustituto para observar cuidadosamente el trabajo.

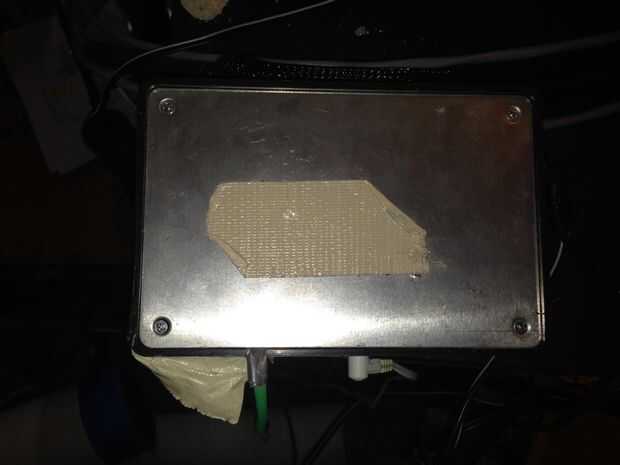

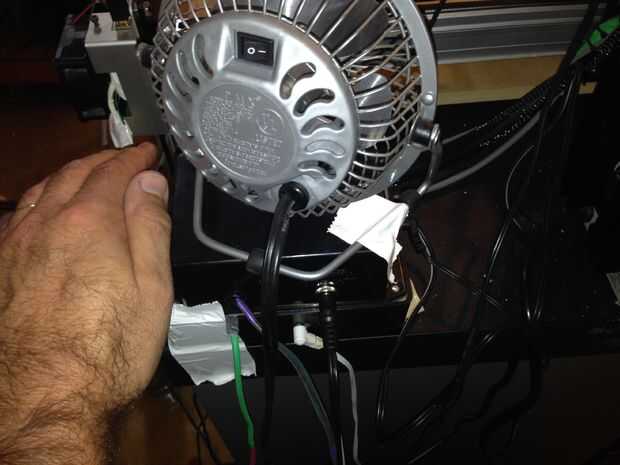

Si desea utilizar el relé de control, hay muchas maneras de hacerlo. Compré un Seeed relé escudo, colocado en su propia caja de proyecto y corrió los cables de la GShield a la protección de relé para control de uno de los relés. (El escudo de relé está diseñado para conectarse en un Arduino, pero una señal es necesario un relé). La caja también tiene un enchufe de entrada y una salida de energía. Está conectado al suelo entre las dos tomas, y la línea de alimentación positiva pasa por el relé.

He construido una caja similar para el control de mi eje de AC, utilizando un relé de estado sólido de 8 amp.
