CNC láser para impresión de imágenes y grabado - 2 Shapeoko base (12 / 15 paso)

Paso 12: Con el nuevo Laser de CNC con PicLaser Lite

PicLaser Lite es un programa barato de http://www.picengrave.com. Permite cargar un archivo de mapa de bits y de él generar código de G para el 2 de Shapeoko con valores z para producir una imagen de escala de grises.

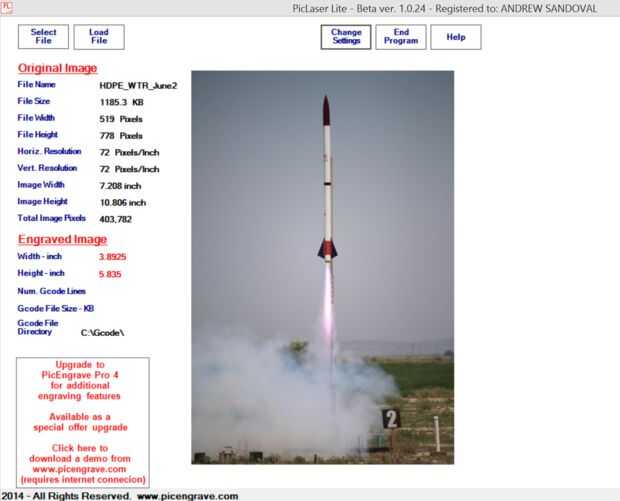

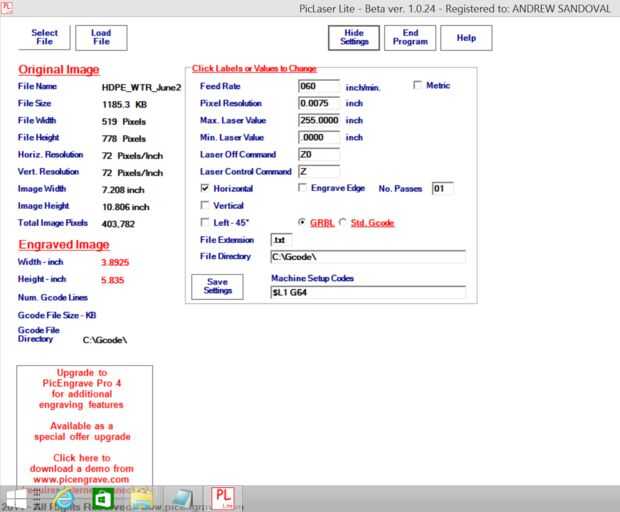

Primero elegir una foto que crees que quedará bien en escala de grises. Puede que necesite cambiar el tamaño utilizando Microsoft Paint u otra herramienta para obtener el tamaño de salida que desee desde el 2 de Shapeoko. El tamaño de salida está determinado por el ajuste de tamaño de pixel. Ver las fotos para más detalles sobre la configuración que recomiendo.

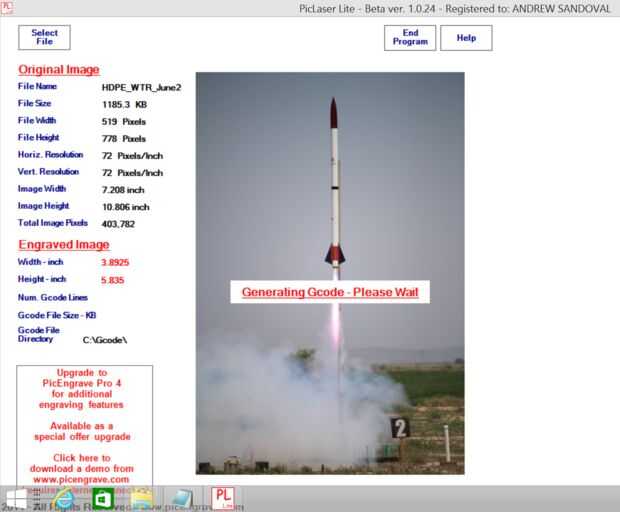

Una vez que estés satisfecho con los ajustes haga clic en Cargar archivo. Haga clic en hacer GCode.

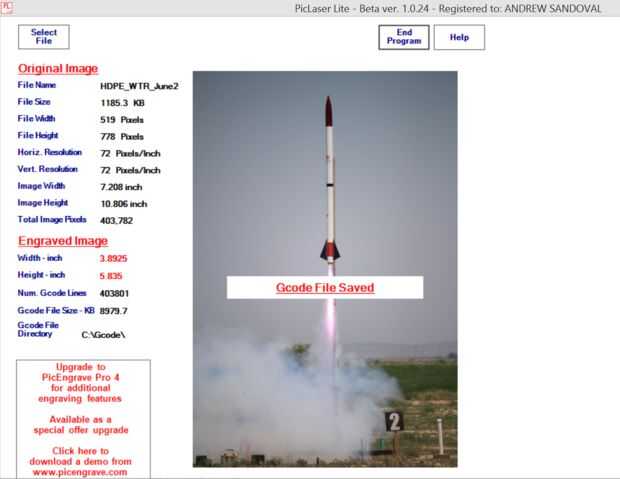

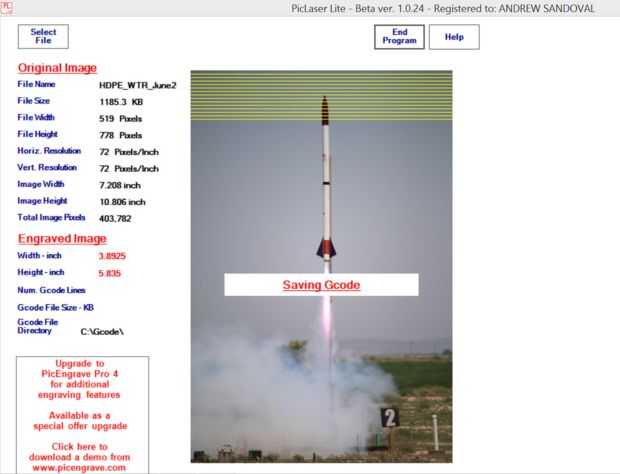

Ahora haga clic en guardar Gcode y dar un nombre de archivo que usted recordará.

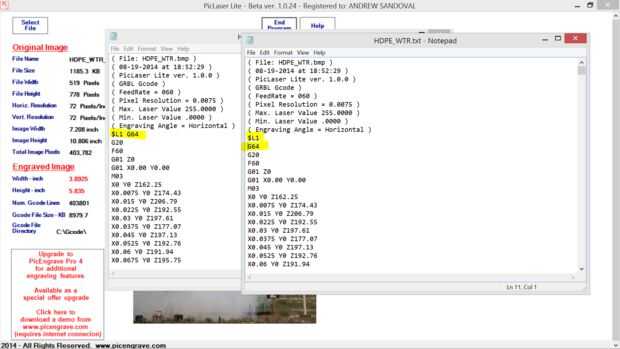

Si agregó la $L1 a los códigos de configuración de la máquina, editar el archivo de salida y el $L1 en una línea por sí mismo. Ver las fotos para más detalles.

El archivo está ahora listo para ser enviado a los 2 Shapeoko. Aunque me temo que la velocidad de alimentación puede ser un poco lenta, voy a enviar esta imagen a un pedazo de barato (comprado en Walmart) artistas lienzo sobre cartón.
