CNC láser para impresión de imágenes y grabado - 2 Shapeoko base (13 / 15 paso)

Paso 13: Enviar el archivo PicLaser Lite al Shapeoko 2

Hay una variedad de programas de remitente de GCode que podríamos utilizar para enviar el archivo a la GShield en el Shapeoko 2. Ya que prometí el dueño de PicLaser Lite que pondría a prueba su programa remitente usaremos éste para este ejemplo. La mayoría de los programas es los mismos. GRBL controlador 3 y PicSender pueden estar entre sus mejores opciones. Ambos son cargados, y tampoco usar Java y tener problemas al llegar a 180.000 líneas.

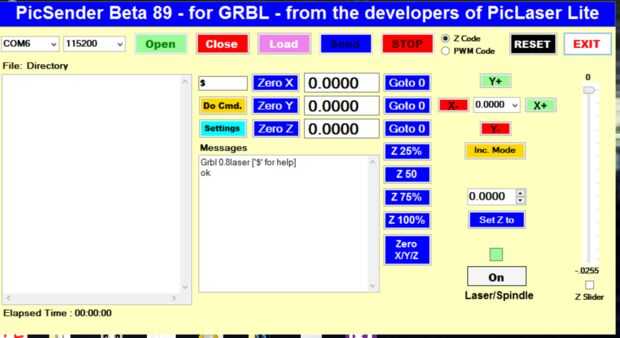

Primero abrir el programa de remitente. Seleccione el puerto COM que está conectado a su GShield, a menudo hay sólo una opción. Asegúrese de que se establece la velocidad en baudios a 115.200. Haga clic en abrir.

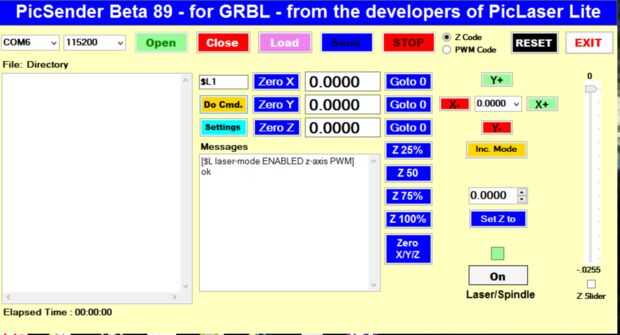

A continuación poner el controlador en modo de Laser escribiendo el comando $L1. Te sale un mensaje de vuelta confirmando el modo láser.

¡ PON EN TUS GAFAS LÁSER!

Después de que el controlador está en modo de laser y tus gafas están en, encender el láser. Si no está utilizando un relé de control, gire el suministro de energía en el láser. Con el láser puede enfocar el rayo hacia el punto más claro más pequeño posible en el material blanco.

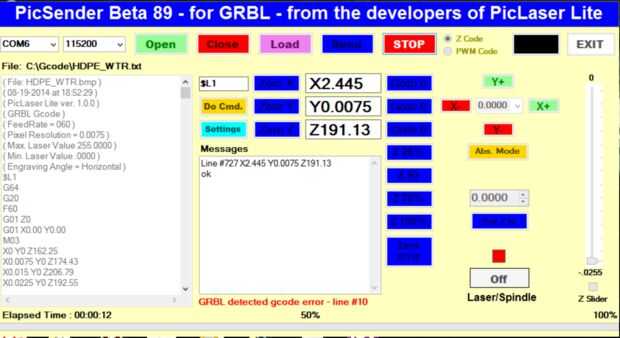

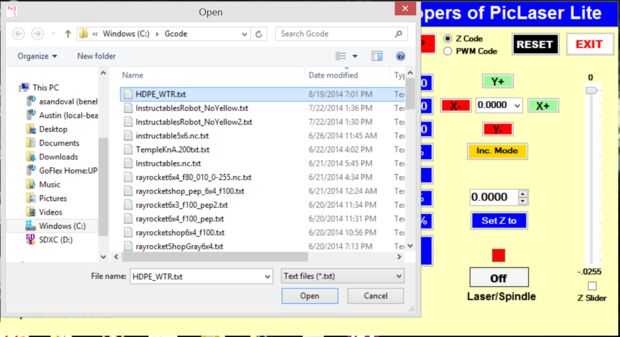

Ahora haga clic en cargar y seleccione el archivo que creó en PicLaser Lite. El contenido del archivo de la izquierda muestra en PicSender. Con el carro de láser colocado en la posición inicial y el material de destino asegurado en su lugar ahora puede haga clic en el botón Enviar y ver el láser imprimir tu cuadro.

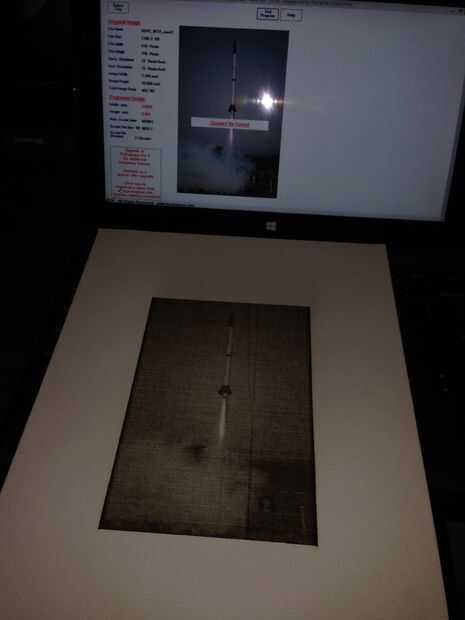

La imagen pequeña aproximadamente 4 x 6" tendrá más de una hora con un tamaño de pixel.0075 y una velocidad de alimentación de 60.
