Paso 6: Laser montaje Final Asamblea...

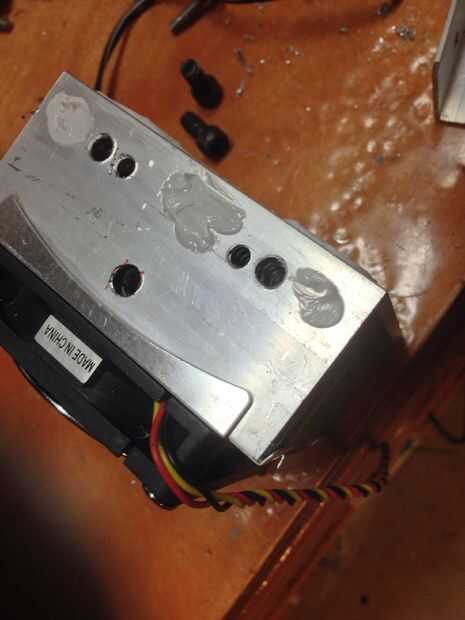

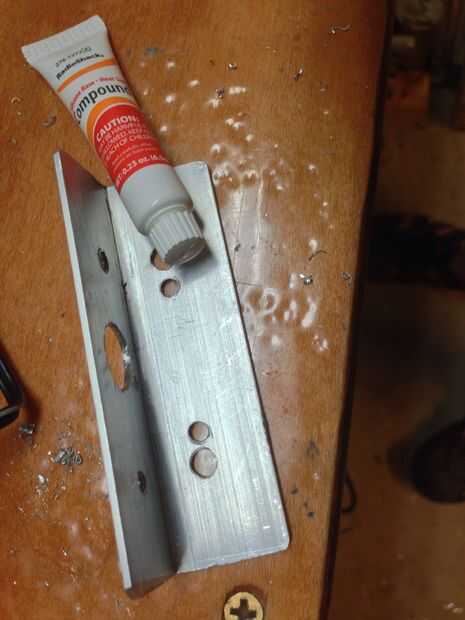

Para montaje Montaje del láser, primero aplicar compuesto de grasa térmica para el ángulo de aluminio y el refrigerador de la CPU donde se tocan. Instale los tornillos que sujetan el ángulo de la base del refrigerador de la CPU.
Coloque un pedazo de tubería sobre el alambre que irá en el diodo láser del encogimiento del calor. Usé un cable de alimentación con un adaptador en el extremo del barril. Asegúrese de que tener un conector de barril que, esta se conectará a su controlador de diodo láser FlexMod P3.

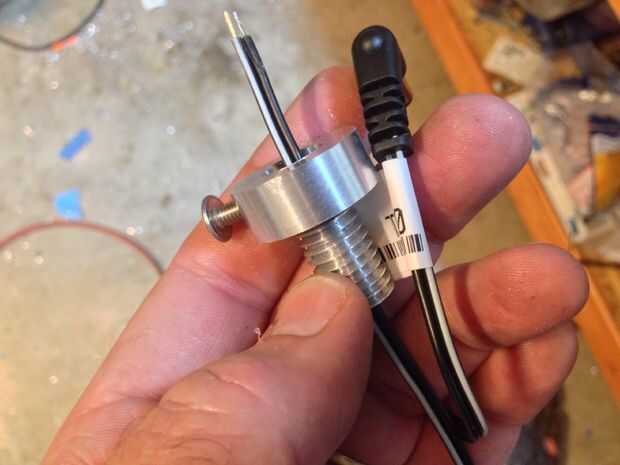

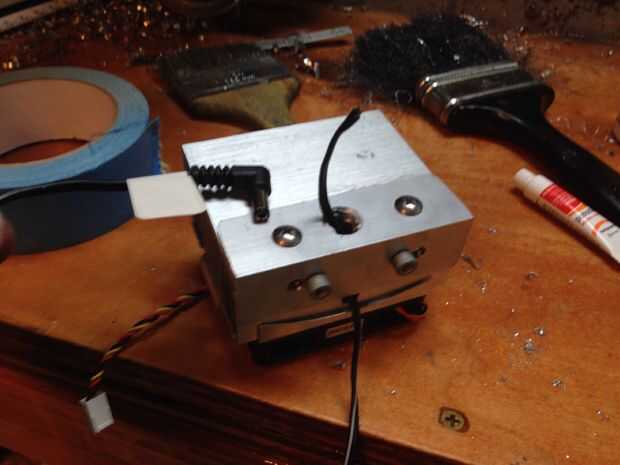

Ejecute el cable de alimentación protegida ahora por el lado del refrigerador de la CPU y el orificio de 1/2" roscado en la base. Luego ejecutarlo a través del extremo roscado del soporte del laser.

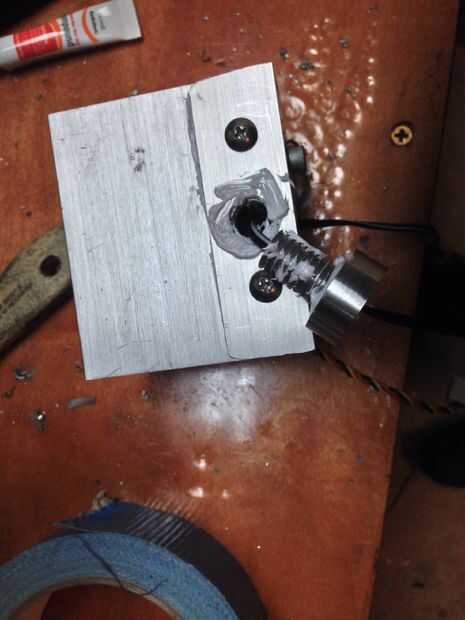

Ahora instale el soporte en el agujero roscado en la base del refrigerador de la CPU, después de aplicar liberalmente compuesto térmico a la rosca y la base del titular.

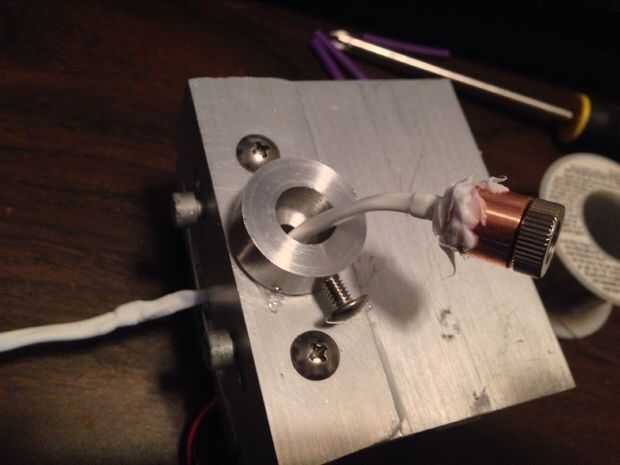

Luego de la soldadura de los alambres al diodo láser. Asegúrese de hacer un seguimiento de la polaridad! (Saber que cable y va al negativo que positivo, y cómo que los mapas para el adaptador del barril.) Si aún no lo ha hecho, encogimiento del calor encogen fabricación de tubería determinado ahora están expuestos los cables pelados.
Nota en esta configuración sólo la parte superior de la mitad del módulo láser (con el diodo) se utiliza. Esto da más espacio entre el láser y los materiales ser grabado/impreso.
Aplicar el compuesto térmico a la base del módulo láser e introduzca en el soporte. Tenga cuidado de no conseguir la grasa térmica de la lente! Finalmente, apriete el tornillo en el soporte de laser para asegurarlo en su lugar.
