Paso 15: Preparar los convertidores DC-DC
Los convertidores DC-DC utilizado para este proyecto aceptar una amplia gama de voltajes de entrada (5V - 32V) y convierte a un voltaje variable entre 1V y 20V con límite de corriente ajustable entre 0.1A y 3A. Los convertidores DC-DC son operados en modo interruptor reductor de una entrada de 24V CC. Los convertidores DROK son compacto, fácil de usar, y > 95% de eficiencia para la mayoría de su gama.

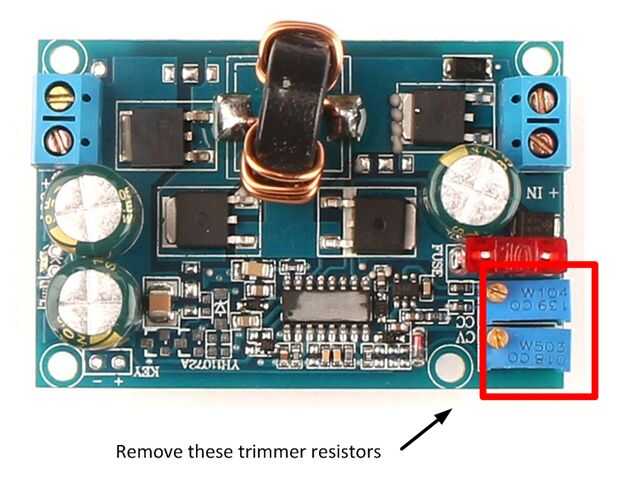

Ajuste de la tensión de salida y límite de corriente se logra con dos resistores trimmer multi vuelta. Para lograr estos ajustes para un potenciómetro en el panel frontal, es necesario quitar las resistencias trimmer. La forma más rápida de hacerlo es cortar cuidadosamente apagado del tablero con un par de cortadores de alambre. Esto puede parecer extrema pero la PCB es muy gruesa y las resistencias trimmer son suaves y fáciles de cortar a través. Cuando se quita el cuerpo de resistencia trimmer, habrá tres cables pequeño componente que se pueden fácilmente desoldered. Creo que este método es más rápido y resulta en menos posibilidades las almohadillas y los rastros se dañará de exceso de calor. Usé el método de corte y liberación en ambos convertidores sin problemas. Si tienes una vacío Estación desoldering alimentada por todos los medios darle una oportunidad. Empezar con convertidor DC-DC #1:
1. Observe que en cada tablero se indica el parámetro que se ajusta el resistor trimmer en letras blancas. En un papel en blanco, dibujar un esquema del tablero y toma nota de que altura es el ajuste de tensión (CV) y que altura es el ajuste actual (CC). En los convertidores de DC-DC utilizados para este proyecto, era el condensador de ajuste de tensión en la parte exterior de la Junta y la podadora actual estaba al lado del condensador de ajuste de tensión.

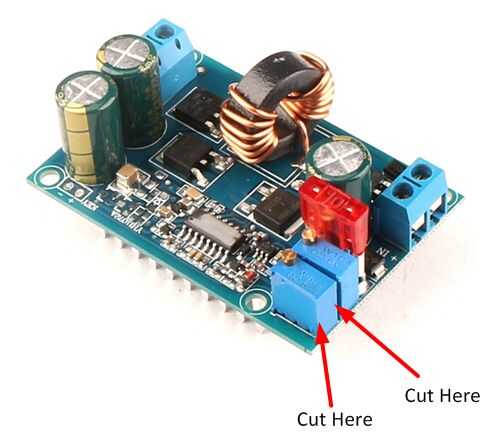

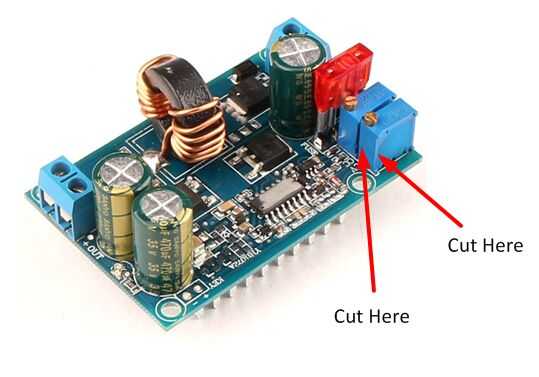

2. comenzando con el condensador de ajuste exterior, utilice un par de tenazas para cortar un surco pequeño en la esquina exterior del condensador de ajuste de administración. Use una mano para sostener la resistencia cuchillas durante el corte con la otra mano. Use sólo la fuerza necesaria para mantener el alambre cuchillas contacto con el cuerpo del condensador de ajuste. Deje que la acción de tijera de los cortadores de alambre hacen el trabajo. El objetivo es cortar a través el cuerpo plástico de la recortadora. No trate de hacer demasiado al mismo tiempo.
3. cuando el espacio de la esquina es lo suficientemente profundo, comenzar a cortar una ranura en la esquina adyacente al lado interior trimmer. La segunda ranura es lo suficientemente profunda, cortar por el lado del condensador de ajuste de administración. Puede ser un sonido de crujido, como el cortador de alambre internos componentes cerámicos. No se preocupe. Sólo la podadora está siendo dañada.
4. a partir de lo contrario fuera de la esquina de la recortadora, comience cortando una ranura en el cuerpo del condensador de ajuste.
5. la ranura es lo suficientemente profunda, cortar por el lado corto del cuerpo trimmer. No trate de cortar a través del tornillo de ajuste de metal.
6. en este punto, el cuerpo trimmer se agrieta y separar por la mitad. Quite el disco de cerámica y latón ajuste hardware.
7. Use alicates de punta, enderece los tres cables pegarse los restos del cuerpo trimmer.
8. Corte la parte inferior restante del trimmer cuerpo dejando solamente los tres cables que de la PCB. No corte los cables como el sobrante ayudará a quitar los cables de la placa.
9. Repita los pasos 2 a 8 para la resistencia restante de trimmer.
10. desoldar los cables del condensador de ajuste y claro tanto como soldadura posible de los orificios de la almohadilla.
Trabajando con cuidado y lentamente, es fácil de quitar las resistencias trimmer sin dañar los componentes o el PCB.

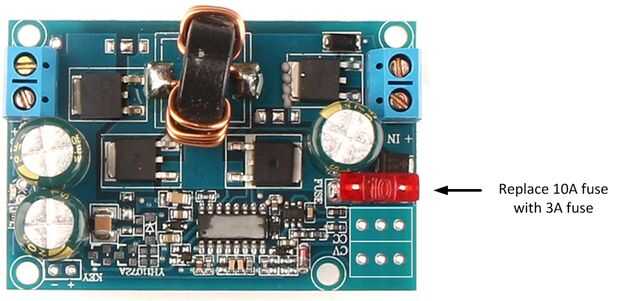

11. Retire el fusible de salida 10A y reemplace con un fusible de 3A.
12. corte 4" longitudes de alambre más pequeño trenzado conexión o #28. Elegir el alambre con chaquetas de color diferente para facilitar la identificación cuando se sueldan los cables a los potenciómetros en un paso posterior.
13. 1/4" aislamiento en ambos extremos de cada alambre y lata de la soldadura de los extremos de la tira.

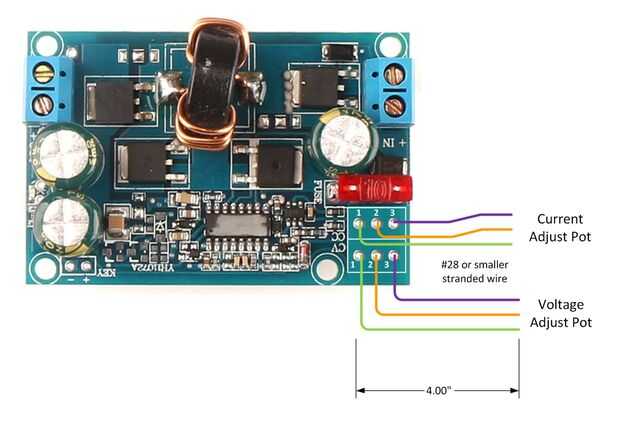

14. soldar cada cable a los pads de soldadura convertidor DC-DC como se ilustra arriba.
Repita los pasos anteriores para el convertidor DC-DC 2.
Nota: En la ilustración sobre el potenciómetro almohadillas están marcadas 1, 2 y 3. estos números (y colores de los cables) se referirán a cuando el convertidor de soldadura conduce a los potenciómetros. El color de la chaqueta elegido en este paso es arbitrario. Cualquier color puede usarse como el constructor recuerda para que coincida con los colores instructable con los colores reales que se sueldan los cables del potenciómetro en el pin correcto.
