Fuente de alimentación variable 0-12V, control digital, utilizando un Laptop pared verruga & Ardunio

el objetivo de este Instructable es un funcional Ardunio controlada digital, fuente de alimentación. Hemos probado la fuente y controlador para que puede agarrar su vieja fuente portátil (voltaje de salida entre el 14 y 20V), conéctela a la tubería de Vin y digitalmente especificar qué voltaje de salida que quieras en el rango entre 0 y 12 V. suponiendo que ya tienen un Ardunio y un cargador de portátil con las especificaciones del derecho, una sola fuente debe costar alrededor de $15 en partes. Este Instructable caminará a través de una sola fuente (con la opción de construcción de dos) que es controlada por un solo Ardunio Uno.

Para construir un solo dólar fuente de conmutación, como se muestra en el circuito de abajo, necesita las siguientes piezas ($15):
Cap 1 x 22uF - enlace
2 x 1000uF Cap - enlace
1 x 680uH Inductor - enlace
1 x 10 k Res - enlace
2 x 100 k Res - enlace
1 x IRF9Z34N PMOS - enlace
2 x 1N5818 diodo - enlace
1 x LT1632 Opamp - enlace

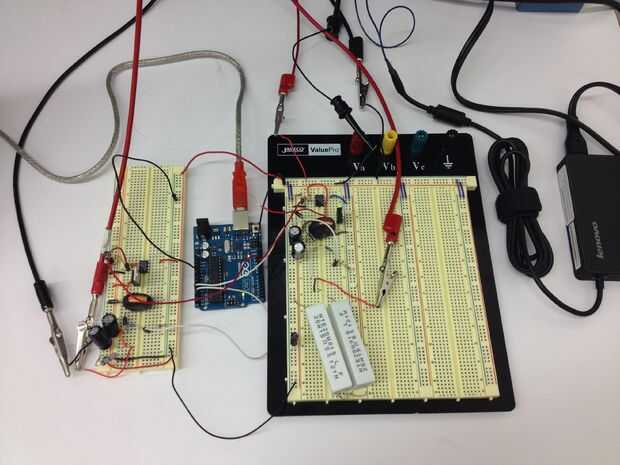

Tienes la opción de la construcción de dos fuentes. Usted necesitará doble el orden anterior si usted quiere construir dos fuentes.

Su alimentación tendrá que manejar una carga. Sugerimos primero a partir de resistencias para que el circuito funciona correctamente. Por favor sea consciente de la ley de Ohms y evitar el uso de cargas que no son clasificadas por la potencia que aparecerá a través de ellas... Si no te gusta el olor del humo de la magia. Utilizar el buen juicio.

Además usted necesitará lo siguiente:
1 x protoboard para armar los circuitos en - enlace
1 x Ardunio Uno (trabajará con otras distribuciones Ardunio, pero modificación del código incumbe a usted) - enlace
1 x cargador pared la verruga con una Vout entre 14 y 20V (la mayoría cargadores) a un mínimo de 3A - enlace
Un montón de cableado (cables, pinzas, etc. que necesites) para hacer las conexiones

También te puede interesar:
Encogimiento del calor y una pistola de encogimiento de calor
Cinta aislante
Multímetro (para probar)
Oscilliscope (para probar)

Este Instructable fue hecho como un proyecto de clase para EE 122A en Universidad de Stanford bajo Profesor Greg Kovacs. El equipo incluyó a Michael Digman y Christian Elder.
