Paso 22: Alambre de las fuentes de alimentación de 24V

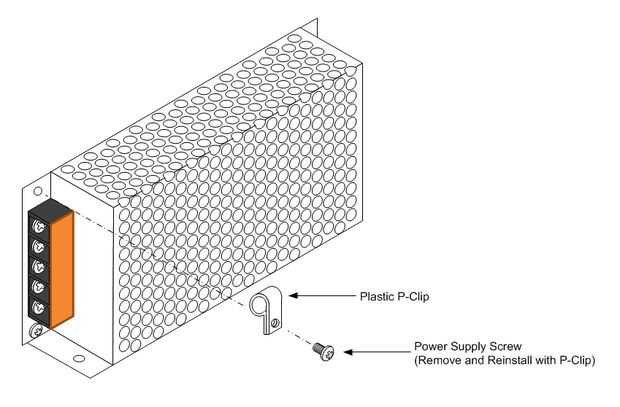

1. Quite un tornillo por encima de la barrera de cada fuente de alimentación de 24V como se indica en la ilustración de arriba.
2. Instale un P-Clip de plástico con el tornillo que retiró orientado como se indica en el diagrama de arriba.

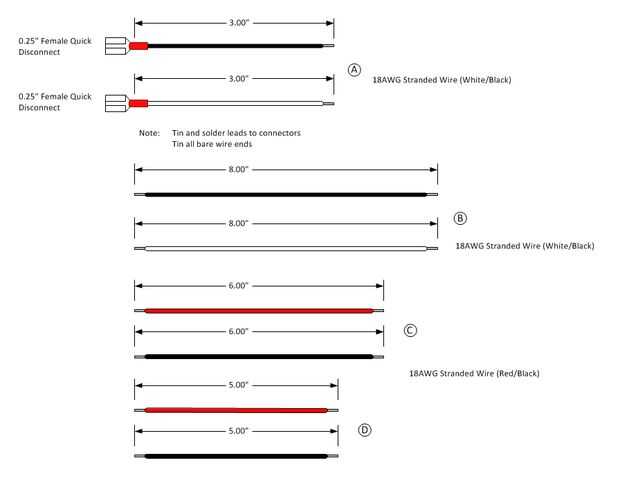

3. construir cables A, B, C y D como se indica en el diagrama anterior. Tira 1/4" aislamiento en ambos extremos de cada cable. Todos los conectores de la soldadura y los extremos de hilo desnudo de la lata.

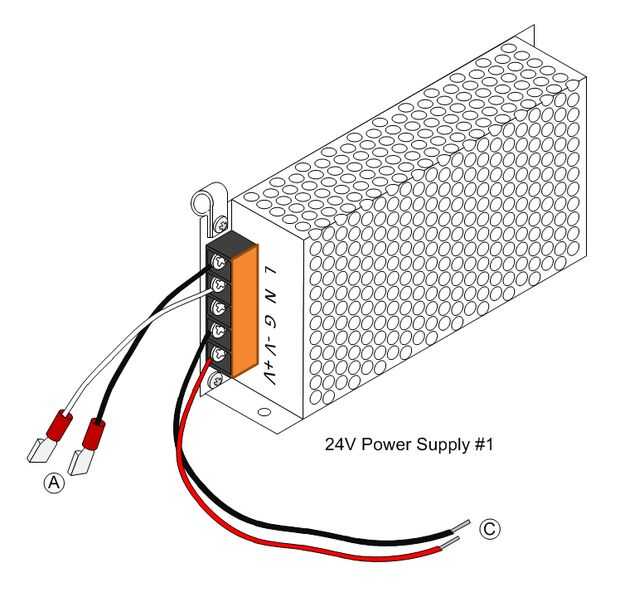

4. Conecte los cables A y C a 24V poder suministrar 1 como se indica en la ilustración de arriba. El cable negro del cable A se conecta al tornillo de barrera marcado "L". El alambre blanco del cable A se conecta al tornillo de barrera marcado ' n '. El cable negro del cable de C conecta con el tornillo de la barrera marcado '-V'. El cable rojo del cable de C conecta con el tornillo de la barrera marcado '+ V'.

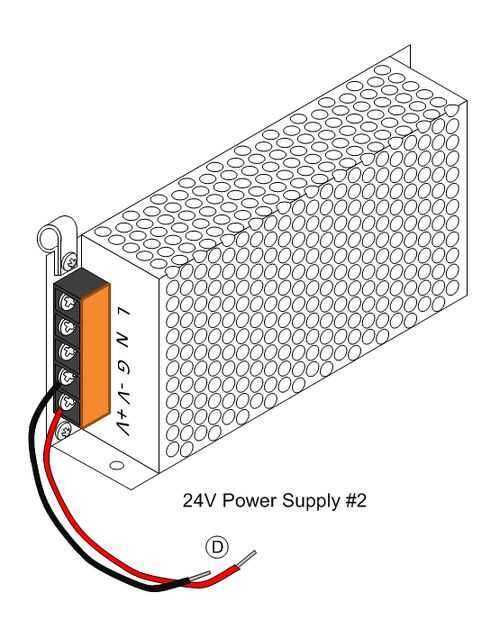

5. Conecte el cable D al suministro de alimentación de 24V 2 como se indica en la ilustración de arriba. El cable negro del cable D conecta con el tornillo de la barrera marcado '-V'. El cable rojo del cable D conecta con el tornillo de la barrera marcado '+ V'.

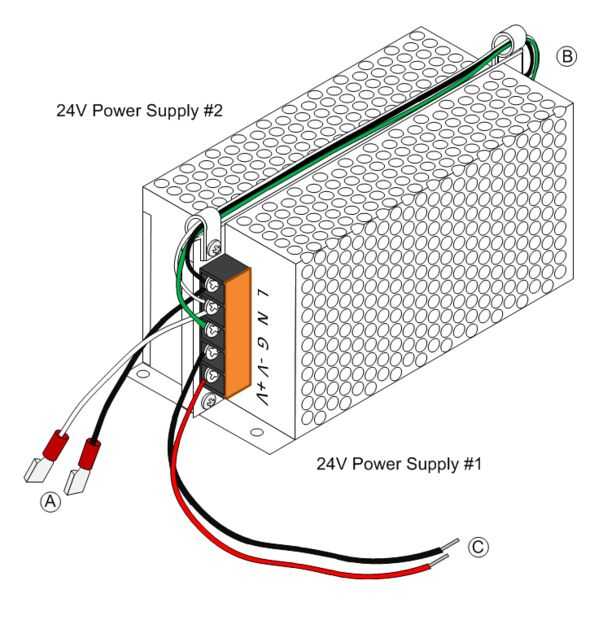

6. Coloque 24V alimentación de la fuente 1 y 2 espalda con espalda como se ilustra en el diagrama anterior.
7. Conecte el cable B 24V alimentación de la fuente 1 y 2 por roscar el alambre a través de los Clips de P. El cable negro del cable que b conecta con el tornillo de la barrera marcada 'L' en ambas fuentes. El alambre blanco del cable B conecta con el tornillo de la barrera n marcada en ambas fuentes. El cable verde del cable que b conecta con el tornillo de la barrera marcada 'G' en ambas fuentes.
