Una fuente de alimentación variable es una de las piezas más importantes del equipo en la mesa de trabajo electrónica. Es sólo cuestión de tiempo antes de que la tensión o corriente en un circuito no es práctica para la energía de la batería.
Fuentes de alimentación variable de mesa disponibles hoy en día son los reguladores de voltaje lineal normalmente alimentados con transformador que son sencillos y baratos para la fabricación de. Sin embargo, estas fuentes también son grande, pesado e ineficiente para la mayoría de su gama de voltaje de salida. Muchos diseños lineales no pueden funcionar en cualquier lugar cerca de su salida nominal corriente cuando grandes Vo-Vi se requiere, pero de baja potencia aplicaciones proporcionan estable y ruido sin salida.
Suministros de conmutada son más de 90% de eficiencia a través de casi el voltaje de salida entero y la gama actual, requieren mucho menos espacio para disipadores de calor y corazones del transformador (90% menos de media a alta diseños actuales) y son hasta 5 veces más ligeros que una fuente de alimentación lineal equivalente. Pero estas ventajas a expensas de ondulación, ruido y respuesta transitoria; los tres parámetros que sobresalen de las fuentes de alimentación lineal en.
Estaba trabajando con algunos de alta potencia LED diseños recientemente que requieren 2, 5V a 9V y corriente directa entre 1 Amp y 2 amperios. Mi fuente de laboratorio basado en el LM317 no podía ejecutar más de unos minutos sin tropiezos la sobrecarga térmica debido a las limitaciones de VI y Pmax. Esto fue una fuente muy fuerte pero se estaba haciendo demasiado calor para operar confiablemente. Así que decidí crear mi propia fuente conmutada variable dual de 100W que podría conducir a 2 amperios a un voltaje de salida entre 1V y 20V.
Quería que las especificaciones del Reglamento para ser competitivos con el LM317 pero mi aplicación no exige una figura de ondulación/ruido extremadamente bajo. Limitación y sobrecarga la protección actual fueron importantes por lo que se requería tensión independiente y ajustes actuales. Sería bueno incluir un V y metro para cada fuente para mayor comodidad.

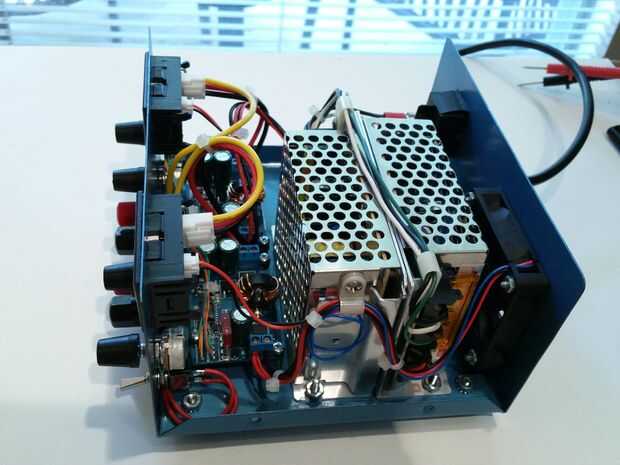

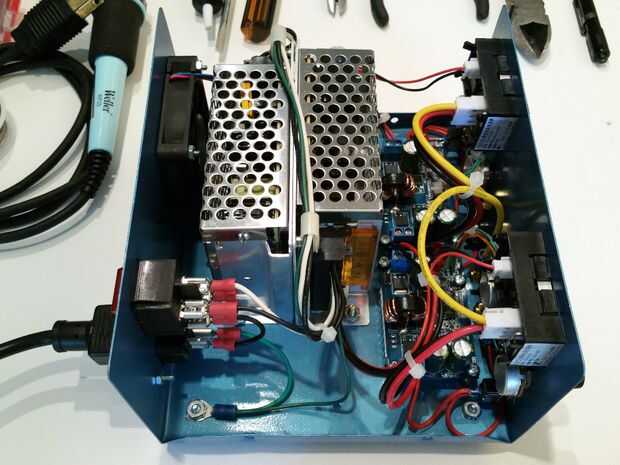

Este proyecto ilustra cómo construir la 100W salida dual switched mode variable alimentación por cerca de $150 utilizando módulos estándares y un recinto prefabricado disponible en amazon.com o ebay.com. Esta fuente de alimentación es compacto, pesa menos de 3 libras y repartidores de aspecto profesional y rendimiento competitivo con las fuentes de alimentación conmutadas comerciales.
He utilizado este suministro para un montón de circuitos de servicio pesado incluyendo un controlador de motor DC y un amplificador audio de 50W prototipo con excelentes resultados. No recomiendo esta fuente para el amplificador operacional de precisión o circuitos de Radio frecuencia pero para casi todo lo demás ha funcionado muy bien.
