Arduino Nano: Analógico 7 segmento MAX7219 pantalla con Visuino (1 / 9 paso)

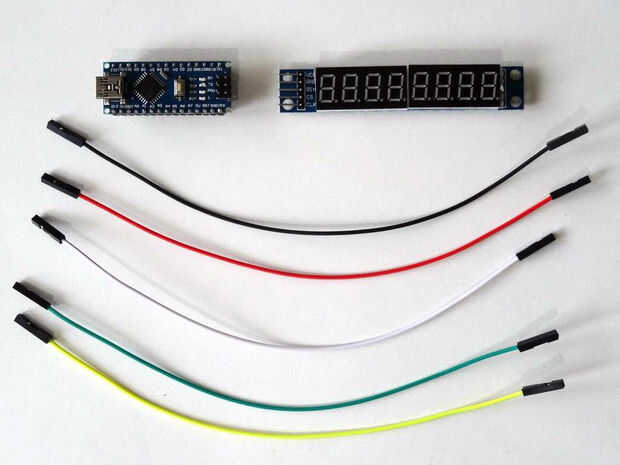

Paso 1: componentes

  1. Una placa compatible Arduino (uso Arduino Nano, porque tengo uno, pero cualquier otro estará bien)
  2. 8 dígitos 7 segmentos Display módulo con controlador MAX7219 (foto 2 muestra la parte posterior del módulo con el controlador MAX7219 )
  3. Cables de jumper Hembra 5
