Sketch de Arduino para un gráfico retro medidor analógico en una moderna pantalla TFT

Otro sketch de mi colección que puede ser de interés...

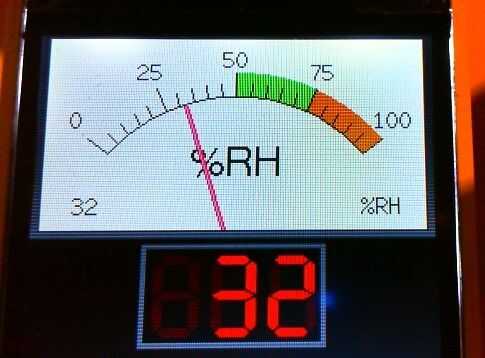

Mostrando pequeños números digitales de temperatura y humedad etc. en una pantalla pequeña no siempre es la mejor manera de mostrar la información. Los metros analógica de estilo antiguo son mejores en algunas situaciones y son grandes para una rápida comprobación visual de un sensor de lectura a distancia, también son una buena manera de mostrar las tendencias. Así que aquí tenemos un retro buscando medidor analógico en una pantalla TFT moderno, completa con aguja suavemente animada!

He reunido un par de funciones en un bosquejo de la demostración aquí metros digitales y analógicas. He no consiguió alrededor a "parametrización" las funciones, por lo que en este momento no es fácil de dibujar los metros dondequiera en la pantalla con tamaño definido y escalas, pero si hay suficiente interés (y dado tiempo!) Voy a tratar de hacerlo en algún momento, en cuyo caso se actualizará este Instructable.

He utilizado un UNO y 2.2" ILI9341 basado en 320 x 240 pixel TFT, están disponibles a bajo costo en internet.
