auriculares de cancelación de ruido son una opción ideal para muchos oyentes de música por su capacidad cortar el ruido ambiental sin aumentar el volumen del audio a niveles que podrían ser peligrosas para el oído. Incluso con ninguna música, los auriculares tienen la capacidad de silenciar el ruido ambiental – perfecto para aquellos que tratan de trabajar o dormir en ambientes donde el ruido ambiental es común (por ejemplo aeroplanos, afuera, etc.). Existen varios métodos de cancelación de ruido con los auriculares. La idea detrás de la mayoría de los diseños consiste en colocar un micrófono en la parte exterior de los cascos para el ruido ambiental; este ruido es luego invertido y jugó en el oído con la música con la esperanza de que el ruido y cancelar ruido invertida entre sí teniendo en cuenta que el retraso de la señal invertida también debe modificarse en el fin de asegurar que el ruido e invertida ruido agitado llegan a los oídos al mismo tiempo. Otros diseños contienen sistemas más complejos como aquellos diseños que utilizan un micrófono en el interior de los auriculares para determinar el nivel de cancelación de ruido que se está produciendo. Además, diseños digitales que incorporan filtrado adaptable de hoy son frecuentes en muchos productos comerciales. Nuestro proyecto implica el uso de un diseño puramente analógico, con un micrófono montado en el exterior de cada oreja, para invertir la salida de mic y sumar este resultado con la música antes de enviar la música en el oído.

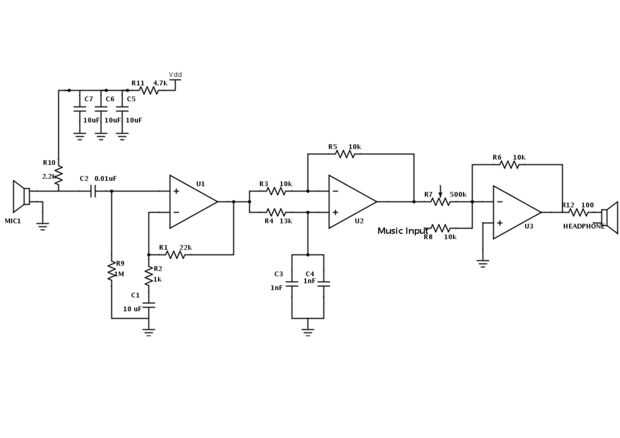

Este instructivo describe cómo construir un todo ruido estéreo analógico cancelar sistema de auriculares con opamps, resistores y condensadores. El diseño había presentado aquí ruido blancos por debajo de 1 kHz que abarca gran parte de los ruidos de aviones, ventiladores, coches, medio ambiente, etc.. El esquema anterior es sólo un canal. Simplemente duplicar esto y tienes estéreo.
Para construir todo el sistema en estéreo que se necesita:
1 par de x de sobre auriculares
6 x LT1056 OpAmp
2 x micrófono de Electret ECM-60PC-R
Conectores de Audio de 2 x 3,5 mm
Tapa de 2 x 0.01µF
Tapa 4 x 1nF
Casquillo 8 x 10μF
Res de 2 x 100Ω
Res de 2 x 1kΩ
Res de 2 x 2.2kΩ
Res de 2 x 4.7kΩ
Res de 8 x 10kΩ
Res de 2 x 13kΩ
Res de 2 x 22kΩ
Res de 2 x 1MΩ
2 x 500 k potenciómetro
Montón de cables
Una fuente de alimentación (hemos utilizado +-8V, pero 9V obras demasiado!) capaz de al menos 30 mA

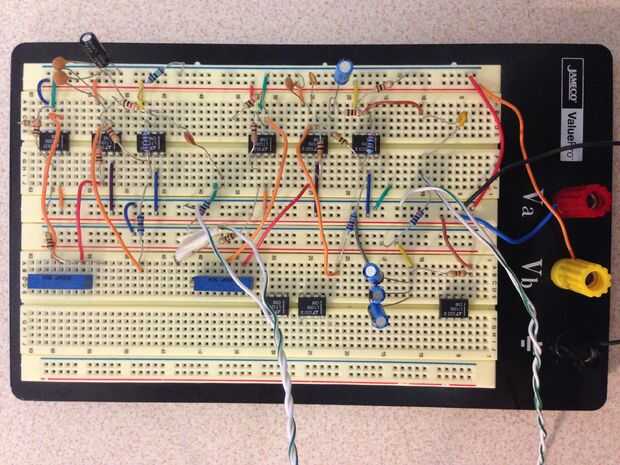

Protoboard para construir y probar
Oscilliscope para pruebas
Este instructable fue hecha por Simon Basilico y Chris Russ como parte de un proyecto de EE 122A en impartido por el profesor Greg Kovacs y Laurent Giovangrandi con la ayuda de la Universidad de Stanford
TA Bill Esposito.
