Arduino Nano LED pantalla

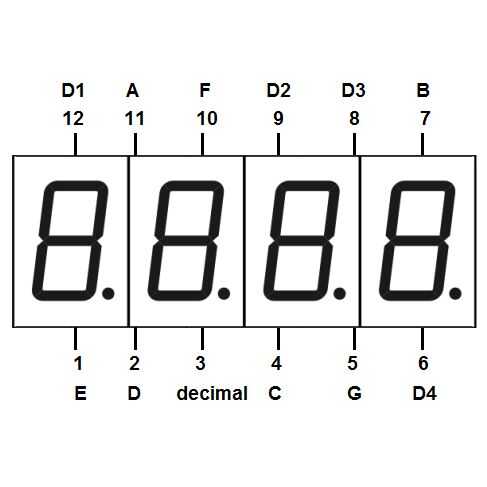

Este es mi primer instructable sobre cómo pantalla de interfaz limpio un LED de 7 segmentos de 4 dígitos de 0,56" a un Arduino Nano. displays de 7 segmentos LED son ideales para la visualización de información en un Arduino debido a su bajo costo (~$1.50 en Amazon). Pueden ser utilizados para la visualización de datos alfanuméricos:

  • Tiempo (hh.mm) para un reloj
  • Voltaje/corriente (xx.yy) un voltímetro/amperímetro
  • Temperatura (xx.y) de un termómetro
  • Distancia/velocidad (nnnn) para un velocímetro/odómetro
  • Texto ASCII para un Banner de desplazamiento

Las aplicaciones sólo están limitadas por tu imaginación (y las habilidades de codificación) ;-)

Mientras que el perno espaciamiento a partidos arriba perfectamente (0,6" amplia) usted no puede directamente cable de la pantalla a los pines del ATMega328 porque la corriente sería demasiado alto y quemar los LEDs :-( Tiene que haber un resistor de la serie entre la pantalla de pin de salida 5,0 voltios.

Displays de 7 segmentos típicos quiere 20mA - 30mA, por lo que estoy usando resistencias de 220 ohmios en los pernos de 4 dígitos (en lugar de los pernos de 8 segmentos).
