¿Arduino Audio accionado el interruptor (2 / 5 paso)

Paso 2: Cómo empezar

Mayoría de las piezas encajarán directamente en los orificios de.1 pulgadas espaciados en el escudo de Proto. Las excepciones son las tomas de teléfono, el interruptor de botón de anulación y el bloque de terminales.

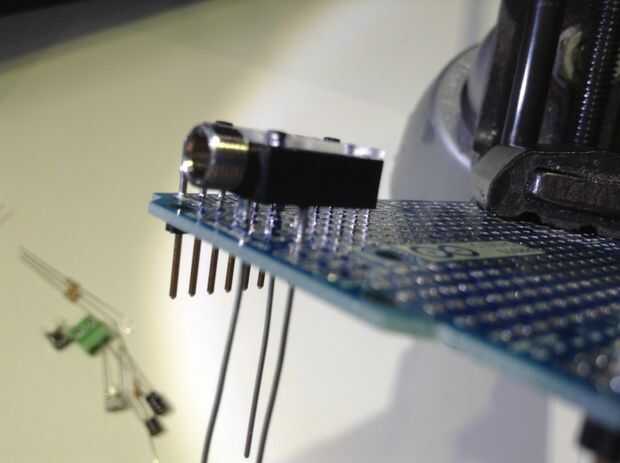

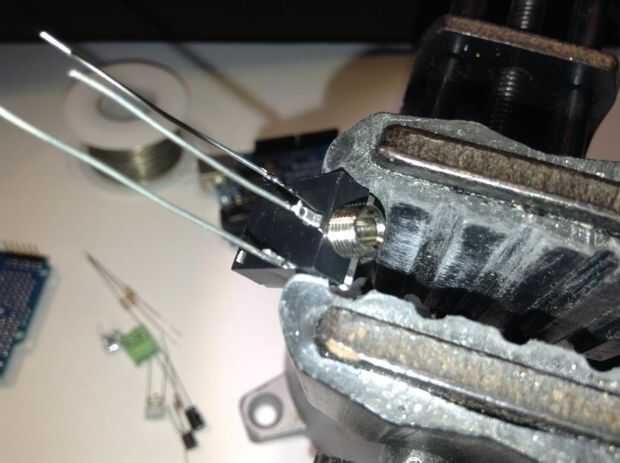

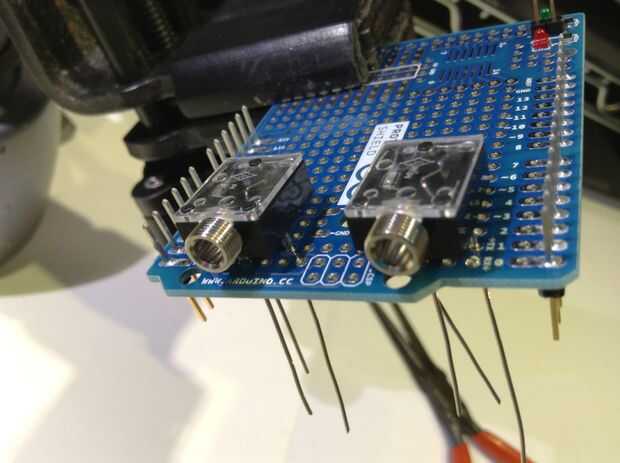

Aquí he soldado los cables pigtail corto a cada uno de los terminales de las tomas de teléfono. (Para simplificar la construcción, corte los dos terminales de conexión a tierra.) Cuando usted tiene los tres cables, recortarlo a longitudes diferentes. Esto hará que sea más fácil insertar los cables en el escudo de Proto una a la vez. En la foto, ambos gatos sentarse a ras contra el escudo de Proto.

Utilizando la misma técnica, añadí el pulsador entre las tomas de teléfono.

Vuelta el escudo tablero y doblar los alambres sobre las conexiones de la soldadura. Ver la imagen en el siguiente paso.
