Generador de Arduino

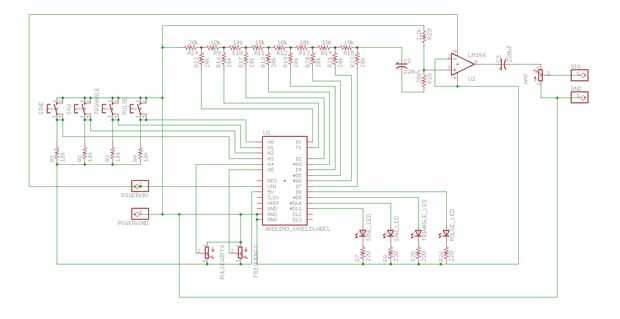

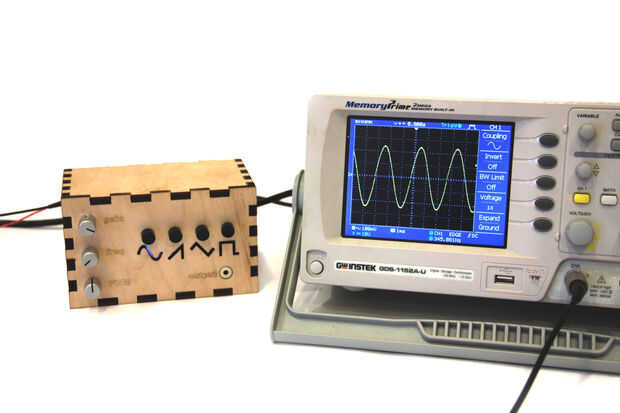

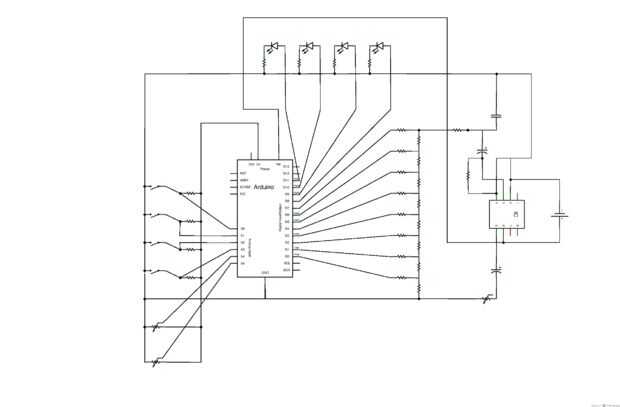

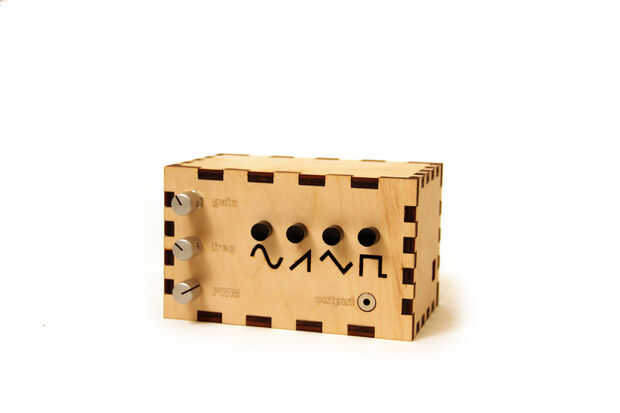

generadores de forma de onda (también llamados generadores de funciones) son útiles para probar y depurar circuitos.  A menudo les utilice para probar la respuesta de frecuencia de los componentes electrónicos como sensores y amplificador operacional.  Este generador es accionado por un Arduino.  Salidas cuatro waveshapes: seno, triángulo, pulso y Sierra, cada forma de onda las gamas de frecuencia de 1Hz - 50kHz.  La amplitud total (ganancia) de las formas de onda, frecuencia y anchura de pulso es controlada por tres potenciómetros.  También he incluido (opcional) indicadores LED que le permiten saber qué tipo de onda actualmente se envía a la salida.

Lista de partes:

(x 4) SPST Mini 1,5 amperios botón momentáneo interruptor (2 paquetes) Radioshack #275-1556
(x 8) 10K ohmios 1/4 Watt resistencias de película de carbón (2 paquetes) Radioshack #271-1335
(9 x) 20K ohmios 1/4 Watt resistencias de película de carbón (2 paquetes)
(1 x) 50K ohmios potenciómetro Linear Taper Radioshack #271-1716
(1 x) 10K-Omh Audio-potenciómetro Radioshack #271-1721 de la forma cónica
(1 x) potenciómetro de Control de Audio de 10K-Ohm con SPST Switch Radioshack #271-215
En línea Audio (1 x) 1/8" estéreo Jack Radioshack #274-274
(1 x) 10.01µf 50V condensador de disco de cerámica Radioshack #55047551
(1 x) 4,7 K ohmios 1/4 Watt de resistencia de película de carbono Radioshack #271-1330
(1 x) 8 pines zócalo Radioshack #276-1995
(1 x) LM386 baja tensión potencia de Audio Amplificador Radioshack #276-1731
(2 x) 220µF 35V 20% condensador electrolítico Radial-plomo (o cualquier cosa entre 200 y 300 uF) Radioshack #272-1029
(1 x) Arduino Uno REV 3 Radioshack #276-128
(1 x) Arduino Shield Proto Radioshack #276-140
(x 4) blanco Super brillante LED indicador Radioshack #55050633
(4 x) 740 ohmios 1/4W 5% Resistor de película de carbón (1 paquete) Radioshack 271-1317
resistencia de 300 ohmios de (1 x)

Materiales adicionales:

De encogimiento de calor Radioshack #278-1611
Calibre 22 cable Radioshack #278-1224
Soldadura de Radioshack #64-013
Taladro
Pegamento caliente
Pegamento
Difusor negro material (papel, plástico, etc.)
